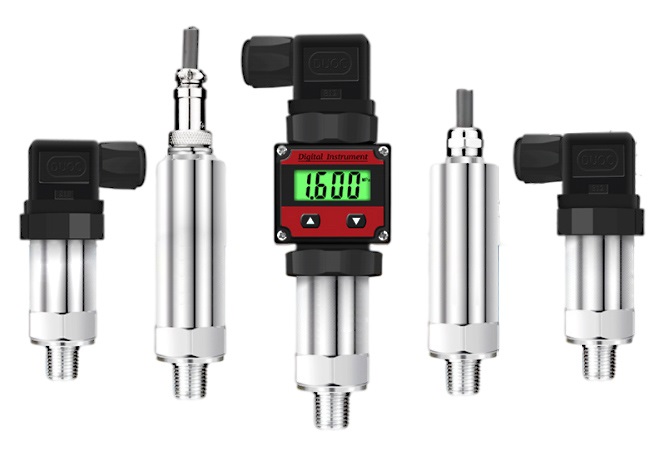

압력 센서의 핵심 원리 및 응용

목록

다른 압력 센서가 어떻게 작동합니까?

압전 압력 센서 : 압전 압력 센서는 석영, 나트륨 타르트 레이트 및 디 하이드로 겐 포스페이트와 같은 물질에서 관찰 된 압전 효과에 기초하여 작동한다.천연 결정 인 석영은 특정 온도 범위 내에서 압전 특성을 나타내며이 능력을 퀴리 포인트에서 상실합니다.처음에는 인기가 있지만 Quartz는 대부분 바륨 타이탄 네이트 및 리드 니오 베이트 세라믹과 같은 고급 압전 결정과 세라믹으로 대체되었습니다.이 센서는 가속, 압력 및 힘을 측정하는 데 중요한 역할을합니다.간단한 구조, 소형 크기 및 내구성을 위해 항공 및 자동차 엔지니어링에서 가치가 있습니다.

스트레인 게이지 압력 센서 : 스트레인 게이지 압력 센서 저항 변형 효과에 기초한 기능.이것은 기계적 변형이 기판에 결합 된 금속 또는 반도체 스트레인 게이지의 저항을 변화시킬 때 발생한다.스트레인 게이지는 기계적 변형을 전기 신호로 변환하며 금속 포일 및 필라멘트 스트레인 게이지는 일반적인 유형입니다.이 센서는 일반적으로 스트레인 게이지를 브리지 구성에 통합 한 다음 추가 신호 처리를 위해 계측 증폭기를 사용하여 증폭됩니다.

세라믹 압력 센서 : 세라믹 압력 센서는 압력 하에서 변형되는 세라믹 다이어프램을 사용하여 인쇄 된 두꺼운 필름 저항 및 밀 스톤 브리지 메커니즘을 통해 전압 신호를 생성합니다.넓은 온도 범위에서 탄력성, 부식 저항 및 안정성으로 유명한이 센서는 높은 정확도, 안정성 및 비용 효율성으로 인해 트랙션을 얻고 있습니다.그들은 종종 확산 실리콘 센서를 대체하여 높은 탄력성과 정밀도를 요구하는 환경에서 유리합니다.

사파이어 압력 센서 : 사파이어 압력 센서는 온도 변동 및 방사선에 대한 현저한 저항으로 알려진 실리콘-사파이어 요소를 통합하여 고온 작동에 적합합니다.설계는 압력으로 인한 변형률을 전기 신호로 전환시켜 온도 변화에 관계없이 정확한 판독 값을 제공합니다.이 센서는 일반적으로 항공 우주 또는 핵 응용 프로그램과 같이 표준 센서가 고장날 수있는 환경에서 일반적으로 사용됩니다.

확산 실리콘 압력 센서 : 확산 된 실리콘 압력 센서는 압력 변화로 인한 센서의 다이어프램에서 미세 분할을 감지합니다.이 변위는 센서의 저항을 변경 한 다음 표준화 된 측정 신호로 변환됩니다.이 센서는 다양한 응용 분야에서 정밀성과 신뢰성으로 알려져 있습니다.

압력 센서의 광범위한 응용

자주 묻는 질문 [FAQ]

1. 압력 센서의 예는 무엇입니까?

압력 센서의 예는 가스의 열전도율을 모니터링하여 가스 압력을 측정하는 Pirani 게이지입니다.이 센서는 가스 분자가 열 소산에 어떤 영향을 미치는지 추적하여 압력 변화를 감지합니다.이 게이지는 진공 시스템 및 실험실에서 선호됩니다. 높은 정확도로 낮은 압력을 측정하는 능력, 섬세한 과학 실험의 필수품입니다.

2. 압력 센서의 유형은 무엇입니까?

압력 센서는 각각 다른 작동 원리를 기반으로 여러 유형으로 제공됩니다. 전위차 센서는 슬라이딩 접점을 사용하여 압력에 비해 전압을 만듭니다.유도 센서는 움직이는 자기 코어로 인한 인덕턴스의 변화를 통해 압력을 감지합니다.용량 성 센서는 변형 된 플레이트 사이의 커패시턴스 변화를 통한 압력을 측정합니다.압전 센서는 기계적 응력 하에서 전하를 생성합니다.스트레인 게이지 센서는 응력 하에서 재료의 저항 변화를 통해 압력을 감지합니다.가변 꺼리는 센서는 강자성 코어가 움직임으로서 자기 꺼짐의 변화를 추적합니다.이 센서는 항공기 안전, 산업 기계 및 커피 머신과 같은 일상적인 장치와 같은 시스템의 정밀성을 보장하여 우수한 제어 및 모니터링 기능을 제공합니다.

3. 압력 센서가 아날로그입니까 아니면 디지털입니까?

압력 센서는 일반적으로 적용된 압력에 비례하는 아날로그 출력을 생성합니다.이 출력은 종종 최신 전자 시스템으로 처리하기위한 디지털 신호로 변환해야합니다.센서 기술의 발전으로 인해이 변환을 내부적으로 수행하여 아날로그 및 디지털 인터페이스를 모두 제공하는 통합 장치로 이어졌습니다.이 듀얼 기능은 자동차 및 항공 우주 부문을 포함한 다양한 응용 분야에서 유틸리티를 확장합니다.

4. 압력 센서는 무엇을 감지합니까?

압력 센서는 주로 가스 또는 액체이든 압력 변화를 감지합니다.이러한 물리적 압력 값을 전자 신호로 변환하여 측정, 제어 또는 진단 목적으로 추가로 처리 될 수 있습니다.현대 기술의 거의 모든 측면에서 물리적 현상을 실행 가능한 데이터로 안정적으로 변환하는 능력이 필요합니다.안전한 여행 보장 차량의 최적 타이어 압력을 유지하는 것부터 편안함을 위해 HVAC 시스템의 적절한 작동을 보장하는 것에 이르기까지,이 센서는 기술 생태계에서 특정한 역할을합니다.

5. 유체 압력 센서는 무엇입니까?

유체 압력 센서는 시스템 내에서 액체 또는 가스의 압력을 전기 신호로 변환합니다.이 센서는 유압 시스템, 의료 기기 및 환경 모니터링 장비와 같이 유체 압력을 정기적으로 모니터링하는 응용 분야에서 사용됩니다.이를 통해 마이크로 프로세서 또는 컴퓨터가 분석하여 시스템 성능을 유지할 수있는 실시간 데이터 수집이 가능합니다.이 센서의 운영 성공은 종종 정밀도와 견고성에 의존합니다.
