산업 및 통신 시스템에서 디지털 절연기가 작동하는 방식

디지털 절연기는 두 회로 간에 디지털 신호가 이동할 수 있도록 하면서 이러한 회로를 전기적으로 분리하는 기능을 제공합니다. 이는 시스템의 한쪽에서 고전압, 스위칭 노이즈 또는 다양한 접지 수준을 처리하는 경우에 유용하며, 반대쪽에는 마이크로컨트롤러, 센서, 프로세서 또는 통신 인터페이스와 같은 민감한 장치가 포함됩니다. 이 기사에서는 디지털 절연기의 구조, 작동 원리, 주요 유형, 중요한 사양, 통신 인터페이스, 응용 프로그램 및 비교를 설명합니다.

카탈로그

디지털 절연기의 구조

디지털 절연기는 두 개의 전기적으로 분리된 회로 사이에서 디지털 신호를 안전하게 전송하기 위해 함께 작동하는 여러 내부 섹션을 포함합니다. 광전 접촉 기기가 빛 전송을 사용하는 것과 달리, 디지털 절연기는 CMOS 신호 처리를 결합한 자기 결합 또는 용량 결합에 의존합니다. 내부 설계는 신호 무결성, 전기적 절연, 스위칭 속도 및 고전압 간섭에 대한 보호에 중점을 둡니다.

주요 내부 부품에는 절연 장벽, 결합 구조, 및 CMOS 처리 회로가 포함됩니다. 각 섹션은 장치 내부에서 다른 기능을 수행합니다.

절연 장벽 및 절연 재료

절연 장벽은 디지털 절연기의 입력과 출력 측 사이에 물리적 분리를 제공합니다. 그 주요 목적은 위험한 전압, 전기 서지 및 접지 루프 전류가 회로 간에 교차하는 것을 차단하면서 신호 전송을 허용하는 것입니다.

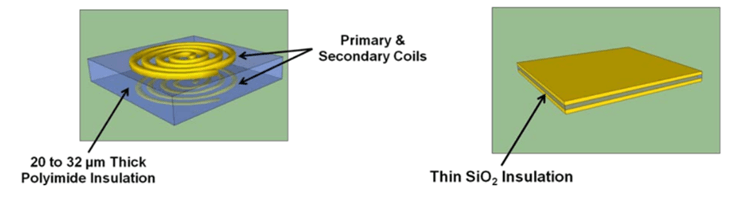

디지털 절연기의 폴리이미드 및 SiO₂ 절연 구조

이 장벽을 만들기 위해 제조업체는 표준 CMOS 반도체 제작과 호환되는 절연 재료를 사용합니다. 가장 일반적인 두 가지 재료는 폴리이미드(PI)와 이산화규소(SiO₂)입니다. 폴리이미드는 더 낮은 기계적 스트레스로 두꺼운 절연층을 지원하기 때문에 널리 사용되며, 이는 장기 신뢰성 및 서지 저항을 향상시키는 데 도움이 됩니다. 이산화규소는 반도체 제조 공정에 쉽게 통합되기 때문에 컴팩트한 고속 절연기에 일반적으로 사용됩니다.

절연 재료는 작동 전압 수명, 강화 절연 능력 및 서지 내성 같은 중요한 절연 사양에 큰 영향을 미칩니다. 폴리이미드 기반의 절연층은 더 강한 장기 절연 성능이 필요한 산업 및 의료 시스템에 자주 사용되는 반면, 얇은 SiO₂ 절연은 컴팩트한 고속 통신 절연기에 일반적으로 사용됩니다.

변압기 기반 절연 구조

변압기 기반의 디지털 절연기는 자기 결합을 사용하여 절연 장벽을 가로질러 디지털 데이터를 전송합니다. 칩 내부에는 절연층의 반대편에 미니어처 변압기 코일이 배치됩니다. 고주파 전류 펄스가 1차 코일을 흐를 때, 이는 자기장을 발생시켜 2차 코일에서 해당 신호를 유도합니다.

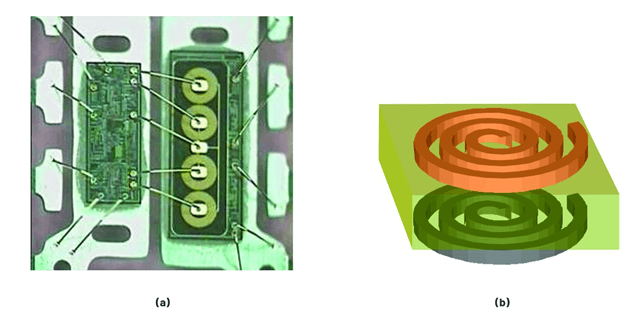

디지털 격리 장치의 내부 변압기 기반 격리 구조

그림에 나타난 바와 같이, 변압기 코일은 반도체 구조에 직접 통합되어 신호가 직접 전기 전도 없이 격리 장벽을 넘어갈 수 있도록 합니다.

이 격리 방법은 전기적 잡음과 빠른 전압 순간 변화에 대한 강한 저항을 제공하여 혹독한 산업 환경에 매우 적합합니다. 변압기 기반 격리기는 모터 드라이브, 산업 자동화 시스템, 전력 변환기 및 높은 순간 면역성이 필요한 인버터 응용 분야에서 널리 사용됩니다.

자기 결합의 또 다른 이점은 더 두꺼운 절연층이 사용될 때에도 신뢰할 수 있는 신호 전송을 유지할 수 있다는 것입니다. 이는 통신 성능에 크게 영향을 미치지 않으면서 격리 능력, 서지 내성 및 장기 신뢰성을 개선하는 데 도움이 됩니다.

커패시티브 격리 구조

커패시티브 디지털 격리기는 얇은 절연 층으로 분리된 통합 커패시터 판 사이의 전기장 결합을 사용하여 신호를 전송합니다. 입력 신호는 캡시터 구조를 통과하여 디지털 출력 신호로 재구성되는 고주파 펄스로 변환됩니다.

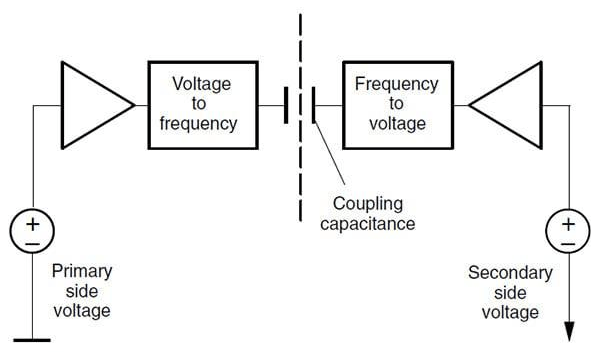

디지털 격리기의 커패시티브 격리 구조

이 격리 방법은 저전력 소모로 빠른 데이터 전송을 지원하기 때문에 고속 통신 시스템에서 널리 사용됩니다. 커패시티브 디지털 격리기는 SPI, UART, I²C, RS-485 및 CAN 버스 인터페이스에서 일반적으로 발견됩니다.

커패시티브 결합은 커패시터 판 사이의 간격에 크게 의존하므로 이러한 격리기는 강력한 신호 전송 효율성을 유지하기 위해 매우 얇은 SiO₂ 절연 층을 사용하는 것이 일반적입니다. 그러나 커패시티브 구조는 공통 모드 순간 변화에 더 민감할 수 있으므로 노이즈 면역성 및 통신 안정성을 개선하기 위해 종종 추가적인 차폐 및 필터 회로가 통합됩니다.

내부 CMOS 회로

내부 CMOS 회로는 격리기 내부에서 신호 변환 및 디지털 처리를 처리합니다. 이는 표준 논리 수준의 입력 신호를 변압기 또는 커패시티브 결합 구조를 통해 전송하기에 적합한 고주파로 인코딩된 신호로 변환합니다. 격리 장벽을 넘어간 후 신호는 디지털 출력 신호로 디코딩되고 복원됩니다.

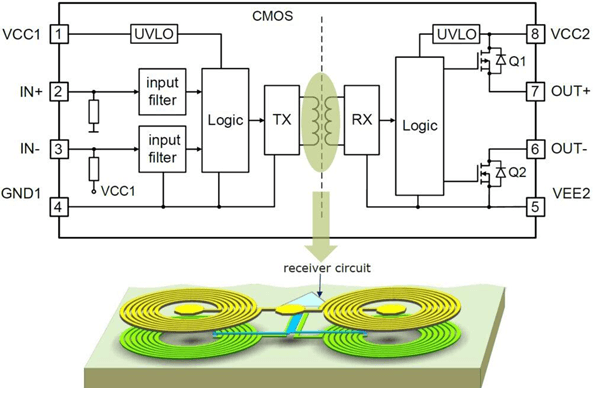

디지털 격리기의 내부 CMOS 신호 처리 회로

CMOS 회로는 또한 신뢰할 수 있는 통신 정확성을 유지하기 위해 펄스 타이밍, 동기화, 논리 재구성 및 신호 조절을 관리합니다. 많은 현대식 디지털 격리기는 저전압 잠금, 안전 출력, 글리치 필터링 및 열 보호와 같은 추가 제어 및 보호 기능을 통합합니다.

CMOS 기술은 저전력 소모와 고속 스위칭을 지원하므로, 기존의 옵토커플러에 비해 디지털 격리기가 더 빠른 작동과 낮은 에너지 소비를 달성할 수 있게 합니다.

디지털 격리 장치의 작동 원리

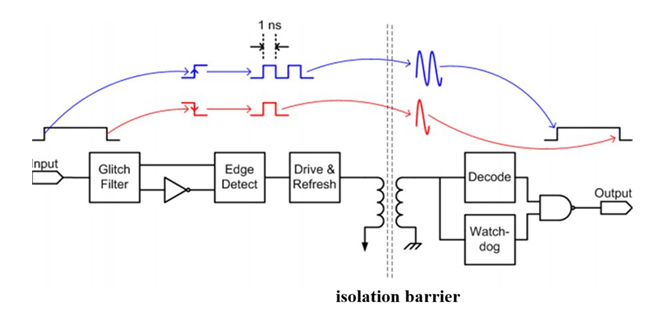

디지털 격리기는 두 개의 전기적으로 분리된 회로 사이에 디지털 신호를 전송하되, 격리 장벽을 넘어 직접 전류가 흐르는 것을 허용하지 않습니다. 그림 5에 나타난 바와 같이, 입력 신호는 먼저 글리치 필터를 통과하여 원하지 않는 잡음을 제거하고 격리 회로에 잘못된 스위칭 신호가 들어오는 것을 방지합니다.

디지털 격리 장치의 작동 원리

필터링 후 엣지 감지 회로는 입력 신호의 변화를 감지하여 이를 짧은 고주파 펄스로 변환합니다. 드라이브 및 리프레시 회로는 이후 이러한 펄스를 격리기 설계에 따라 자기 결합 또는 커패시티브 결합을 통해 격리 장벽을 넘어 전송합니다. 이는 두 측면 간에 직접적인 전기적 연결을 생성하지 않고 신호 전송을 가능하게 합니다.

수신 측에서는 디코드 회로가 전송된 펄스를 다시 원래의 디지털 논리 신호로 재구성합니다. 감시 회로는 신호 활동을 모니터링하고 신호 중단 동안 잘못된 출력 상태를 방지하여 안정적인 작동을 유지하는 데 도움을 줍니다.

두 측면이 전기적으로 분리되어 있기 때문에 디지털 격리기는 접지 루프, 전압 서지 및 전기적 잡음이 민감한 회로에 도달하는 것을 차단하는 데 도움을 줍니다. 이는 모터 드라이브, 전력 변환기, 산업 자동화 시스템 및 기타 고잡음 환경에서 통신 신뢰성과 시스템 보호를 개선합니다.

디지털 격리 장치의 주요 유형

디지털 격리기는 격리 장벽을 넘어 정보를 전송하는 방식에 따라 분류할 수 있습니다. 1절에서는 내부 구조를 이미 설명했으므로, 이 절에서는 각 유형이 가장 잘 작동하는 위치와 그 한계, 실제 응용 프로그램에 적합한 것을 선택하는 방법에 집중합니다.

변압기 기반 디지털 격리기

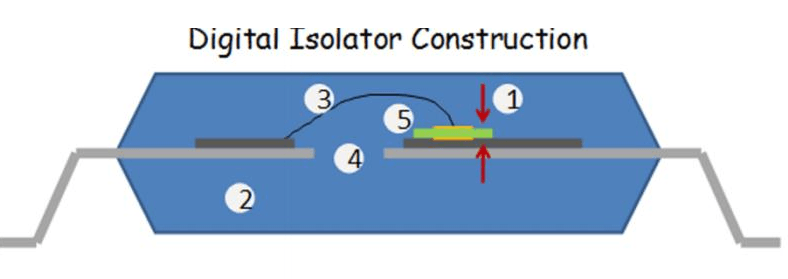

변압기 기반 디지털 격리기 구조

변압기 기반 디지털 아이솔레이터는 빠른 스위칭 노이즈, 높은 순간 전압 및 가혹한 전기 환경에 노출된 시스템에 강력한 선택입니다. 이들은 전압 변화가 매우 빠르게 발생하더라도 안정적인 통신을 유지할 수 있기 때문에 모터 드라이브, 인버터, 산업 자동화 및 분리형 게이트 드라이버 회로에서 일반적으로 사용됩니다.

이러한 디지털 아이솔레이터의 주요 강점은 높은 공통모드 순간 내성입니다. 이로 인해 MOSFET, IGBT, 전력 변환기 및 기타 노이즈가 많은 스위칭 장치 근처의 회로에 적합합니다. 신뢰성이 전기적 스트레스에서 더 중요하며 가장 작거나 저렴한 아이솔레이션 솔루션을 선택하는 것보다 중요할 때 일반적으로 선호됩니다.

커패시티브 디지털 아이솔레이터

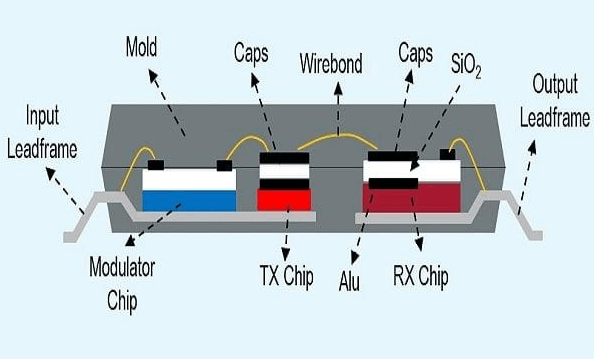

커패시티브 디지털 아이솔레이터 구조

커패시티브 디지털 아이솔레이터는 빠른 데이터 전송, 낮은 전력 소비 및 컴팩트한 패키지 옵션을 제공하기 때문에 종종 고속 디지털 통신을 위해 선택됩니다. 이들은 주로 제어기를 보호하면서 신호 타이밍을 정확하게 유지하는 것이 주요 목표인 격리 SPI, UART, I²C, RS-485 및 CAN 통신 라인에 사용됩니다.

이러한 유형은 보드 공간과 전력 효율성이 중요할 때 유용합니다. 그러나 설계자는 커패시티브 디자인이 시스템이 적절히 설계되지 않은 경우 공통모드 노이즈에 더 민감할 수 있으므로 장치의 CMTI 등급, 절연 등급 및 레이아웃 권장 사항을 확인해야 합니다.

옵티컬 디지털 아이솔레이터

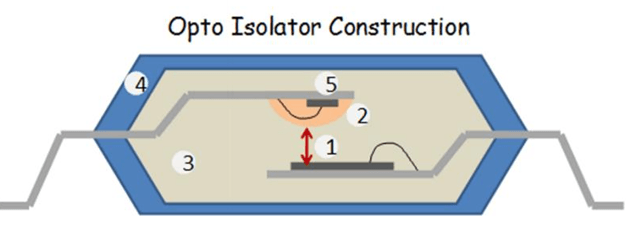

옵티컬 디지털 아이솔레이터 구조

옵티컬 디지털 아이솔레이터는 일반적으로 옵토커플러 스타일 장치로 표현되며, 간단하고 검증된 절연 방법이 애플리케이션에 충분할 때 사용됩니다. 이들은 저속 스위칭, 기본 피드백 회로, 릴레이 제어, PLC 입력 모듈 및 레거시 산업 설계에서 일반적입니다.

그들의 주요 장점은 성숙도와 광범위한 가용성입니다. 그러나 이들은 일반적으로 변압기 기반 및 커패시티브 디지털 아이솔레이터보다 느리고 LED를 적절히 구동해야 하므로 입력 전력을 더 많이 소모할 수 있습니다. 시간이 지나면서 LED 노화는 성능을 저하시킬 수 있으므로 옵티컬 아이솔레이터가 고속 또는 긴 수명의 정밀 시스템에 항상 최선의 선택이 아닐 수 있습니다.

디지털 아이솔레이터의 중요한 사양

사양	공통 기호	일반적인 범위	설명
절연 전압	VISO	2.5 kV rms에서 6 kV rms까지	장치가 견딜 수 있는 최대 전압
작업 전압	VIORM / VIOWM	125 V rms에서 1000 V rms까지	장벽을 통한 연속 전압
서지 전압	VSURGE	6 kV에서 12 kV 피크까지	짧은 시간 동안의 고전압 허용량
CMTI	CMTI	25 kV/µs에서 150 kV/µs까지	빠른 전압 순간에 대한 저항
데이터 전송 속도	DR	1 Mbps에서 150 Mbps까지	최대 신호 속도
전파 지연	tPD	10 ns에서 100 ns까지	신호가 통과하는 데 걸리는 시간
펄스 폭 왜곡	PWD	1 ns에서 20 ns까지	입력과 출력 펄스 폭의 차이
채널 수	CH	1에서 8 채널까지	격리 채널 수
입력 논리 전압	VIH / VIL	1.8 V, 2.5 V, 3.3 V, 5 V 논리	논리 HIGH/LOW 임계값
공급 전압	VCC	1.8 V에서 5.5 V까지	작동 공급 전압
공급 전류	ICC	µA에서 여러 mA 까지 채널당	작동 전류
전력 소비	PD	장치 의존적	총 사용 전력
절연 용량	CIO	0.5 pF에서 3 pF까지	장벽을 통한 용량
크리피지 거리	—	3 mm에서 14 mm까지	격리된 도체 간의 표면 거리
간극 거리	—	3 mm에서 14 mm까지	격리된 도체 간의 공기 간극
작동 온도	TA	-40°C에서 +125°C까지	주변 작동 범위
접합 온도	TJ	최대 +150°C까지	내부 칩 온도 한계
ESD 보호	VESD	±2 kV에서 ±8 kV 이상까지	정전기 방전 허용량
출력 드라이브 전류	IO	2 mA에서 20 mA까지	출력 구동 능력
UVLO 임계값	VUVLO	약 1.5 V에서 4.5 V까지	저전압 차단 지점
패키지 유형	—	SOIC, QSOP, SSOP, wide-body SOIC	물리적 IC 패키지
인증 표준	UL / VDE / CSA	장치 의존적	안전 승인
격리 기술	—	변환기 / 정전 용량 / 광학	신호 결합 방법

디지털 격리 통신 인터페이스

디지털 격리기는 통신 라인을 전기적 잡음, 전압 서지 및 접지 루프 문제로부터 보호하면서 격리된 회로 간의 신뢰할 수 있는 데이터 전송을 유지하는 데 널리 사용됩니다.

• SPI (직렬 주변 장치 인터페이스) - 마이크로컨트롤러, ADC, DAC, 센서 및 메모리 장치 간의 격리 통신에 사용됩니다. 디지털 격리기는 잡음이 많은 시스템에서 빠른 클럭 및 데이터 신호를 안정적으로 유지하는 데 도움을 줍니다.

• UART (유니버설 비동기 수신 송신기) - 임베디드 장치, 산업 제어기 및 디버깅 포트에서 사용됩니다. 격리는 저전압 프로세서를 접지 차이 및 외부 전기적 결함으로부터 보호합니다.

• I²C (상호 집적 회로) - 센서, EEPROM, RTC 모듈 및 마이크로컨트롤러 통신에 사용됩니다. 디지털 격리는 산업, 의료 및 임베디드 시스템에서 잡음 문제를 줄이는 데 도움을 줍니다.

• RS-485 통신 - 산업 자동화 및 장거리 네트워크에서 일반적입니다. 격리된 RS-485 인터페이스는 접지 루프를 방지하고 통신 신뢰성을 높이는 데 도움을 줍니다.

• CAN 버스 - 자동차 전자, 전기차 배터리 시스템 및 산업 기계에서 사용됩니다. 디지털 격리기는 CAN 컨트롤러를 스위칭 잡음 및 일시적인 전압으로부터 보호합니다.

• USB 격리 - 컴퓨터, 시험 장치, 의료 기기 및 임베디드 시스템에서 사용됩니다. 격리는 사용자와 연결된 장치가 접지 문제로부터 보호받도록 돕습니다.

• GPIO 격리 - 마이크로컨트롤러, PLC, 릴레이, 센서 및 고전압 회로 간의 디지털 입력 및 출력 신호에 사용됩니다.

• 게이트 드라이버 인터페이스 - 모터 드라이브, 인버터 및 스위칭 전원 공급 장치를 위한 MOSFET 및 IGBT 게이트 드라이버 회로에서 사용됩니다. 격리는 안전성과 스위칭 신뢰성을 향상시킵니다.

디지털 격리기의 폭넓은 응용

산업 및 전력 전자 응용

• 모터 드라이브 및 서보 제어 시스템

• 산업 자동화 및 PLC 시스템

• 스위칭 전원 공급 장치 (SMPS)

• 태양광 인버터 및 전력 변환기

• IGBT 및 MOSFET 게이트 드라이버 회로

• 산업 센서 인터페이스

• 공장 자동화 장비

• 고전압 모니터링 시스템

통신 및 임베디드 시스템 응용

• SPI 통신 격리

• UART 직렬 통신

• I²C 버스 격리

• RS-485 산업 네트워크

• CAN 버스 시스템

• USB 격리 회로

• 임베디드 마이크로컨트롤러 시스템

• 데이터 수집 장비

• IoT 및 스마트 장치 통신

자동차, 의료 및 소비자 응용

• 전기차 배터리 관리 시스템 (BMS)

• 전기차 충전 시스템

• 자동차 제어 모듈

• 의료 모니터링 장비

• 환자 격리 시스템

• 의료 영상 장치

• 소비자 전자 장치

• 오디오 및 비디오 격리 시스템

• 시험 및 측정 장비

디지털 격리기 vs 기타 격리 기술

특성	디지털 격리기	옵토커플러	격리 변압기	릴레이 격리	광섬유 격리
격리 방법	자기 또는 정전 용량 결합	LED 및 포토트랜지스터	자기 유도	기계적 접촉 분리	광섬유를 통한 빛
신호 유형	디지털 신호	디지털/저속 신호	전력 및 아날로그 신호	스위칭 신호	디지털 및 통신 신호
일반적인 데이터 속도	매우 높음	낮음에서 보통	보통	느림	매우 높음
전력 소비	낮음	더 높음	보통에서 높음	스위칭 시 높음	낮음에서 보통
스위칭 속도	빠름	느림	보통	매우 느림	매우 빠름
전파 지연	낮음	더 높음	보통	높음	매우 낮음
공통 모드 과도 면역	우수함	보통	양호함	우수함	우수함
잡음 면역	매우 높음	보통	높음	높음	매우 높음
격리 전압 능력	높음	높음	매우 높음	매우 높음	매우 높음
장기 신뢰성	우수함	LED 노화가 발생할 수 있음	우수함	시간이 지남에 따라 기계적 마모 발생	우수함
물리적 크기	컴팩트 IC 패키지	컴팩트에서 중간	큼	큼	중간
기계적 마모	없음	없음	없음	예	없음
다중 채널 통합	쉬움	보통	어렵다	어렵다	보통
온도 안정성	좋음	보통	좋음	보통	우수함
유지보수 요구 사항	매우 낮음	낮음	낮음	접촉으로 인해 높음	낮음
비용	보통	낮음	보통에서 높음	보통	높음
최적의 주파수 범위	고주파 디지털 시스템	저속 시스템	전력 주파수 절연	저속 스위칭	고속 통신
절연 거리	작은 내부 장벽	광학 간격	큰 자기 분리	물리적 접촉 간격	장거리 광섬유 링크
산업 소음 저항	우수함	보통	우수함	우수함	우수함
일반적인 응용 분야	SPI, CAN, RS-485, 모터 구동기, 인버터	릴레이 제어, 피드백 회로	AC 전원 절연, SMPS	안전 스위칭, 산업 제어	통신, 데이터 통신, EMI 비판 시스템
주요 장점	강력한 절연과 함께 높은 속도	간단하고 비용이 낮음	높은 전력 처리	완전한 물리적 절연	매우 높은 EMI 면역성
주요 제한사항	기본 옵토커플러보다 높은 비용	느린 속도와 LED 열화	큰 크기	접촉 마모 및 느린 작동	더 높은 시스템 복잡성과 비용

결론

디지털 절연기는 전기적으로 분리된 회로 간에 디지털 신호를 안전하고 신뢰할 수 있는 방법으로 전송합니다. 자기, 정전 용량 또는 광학 결합을 사용하여 접지 루프, 전압 서지 및 전기적 잡음을 차단하고 시스템의 다양한 부분 간 통신을 안정적으로 유지합니다. 디지털 절연기를 선택할 때는 절연 전압, 작동 전압, 서지 등급, 데이터 전송 속도, 전파 지연, CMTI, 패키지 유형 및 안전 인증과 같은 주요 사양을 확인하는 것이 중요합니다. 올바른 장치를 선택하면 산업, 자동차, 의료 및 임베디드 전자 응용 분야에서 시스템 안전성, 신호 정확성 및 장기 신뢰성을 향상시킬 수 있습니다.

자주 묻는 질문 [FAQ]

1. 디지털 절연기가 전기차 배터리 관리 시스템(BMS)에서 중요한 이유는 무엇인가요?

디지털 절연기는 저전압 제어 회로를 EV 배터리 팩 내부의 고전압으로부터 보호합니다. 또한 배터리 모니터링 IC, 컨트롤러 및 CAN 버스 시스템 간의 정확한 통신을 유지하고 고속 스위칭 전원 전자 장치에서 발생하는 잡음을 줄이는 데 도움을 줍니다.

2. 노이즈가 많은 시스템에서 절연 정전 용량이 디지털 절연기 성능에 어떤 영향을 미치나요?

더 높은 절연 정전 용량은 절연 장벽을 통해 더 많은 원치 않는 잡음이 결합될 수 있습니다. 낮은 절연 정전 용량은 잡음 면역성을 개선하고 고속 산업 및 통신 시스템에서 간섭을 줄이는 데 도움을 줍니다.

3. 게이트 드라이버 회로에 대해 디지털 절연기를 선택할 때 전파 지연이 중요한 이유는 무엇인가요?

전파 지연은 MOSFET 또는 IGBT 간의 스위칭 타이밍에 영향을 미칩니다. 지나치게 긴 지연은 타이밍 불일치, 증가된 스위칭 손실, 열 발생 및 인버터 및 모터 구동 시스템에서 전력 변환 효율 감소를 초래할 수 있습니다.

4. 디지털 절연기가 데이터 수집 시스템에서 측정 정확성을 개선할 수 있나요?

네. 디지털 절연기는 민감한 측정 회로를 잡음이 많은 전력 또는 산업 환경으로부터 분리하는 데 도움을 줍니다. 이는 접지 루프 간섭과 전기적 잡음을 줄여 ADC 정확성과 신호 무결성을 향상시킵니다.

5. 일부 디지털 절연기가 페일 세이프 출력 기능을 포함하는 이유는 무엇인가요?

페일 세이프 출력은 전원 손실, 신호 중단 또는 시작 조건에서 출력을 알려진 논리 상태로 강제할 수 있습니다. 이는 시스템 안전성을 개선하고 산업 제어 시스템에서 예측할 수 없는 작동을 방지합니다.

6. 누설 및 간격 거리가 너무 작을 경우 발생할 수 있는 문제는 무엇인가요?

불충분한 누설 또는 간격 거리는 전기 아크, 절연 파손 또는 안전 인증 실패의 위험을 증가시킬 수 있습니다. 특히 고전압 산업 및 의료 장비에서 더욱 그렇습니다.

7. MOSFET 및 IGBT 근처에서 디지털 절연기가 일반적으로 사용되는 이유는 무엇인가요?

고속 스위칭 트랜지스터는 높은 전기 노이즈와 빠른 전압 트랜지언트를 생성합니다. 디지털 절연기는 이러한 소음 환경에서 낮은 전압 컨트롤러를 보호하면서 안정적인 게이트 드라이브 신호 전송을 유지하는 데 도움을 줍니다.
