인덕터 Q-팩터 설명: 공식, 효과 및 응용

시간: 2026년6월12일

먹다: 5

인덕터는 전원 공급 장치, 필터, RF 회로 및 통신 시스템에서 중요한 구성 요소입니다. 그러나 실제 인덕터는 저항, 손실 및 기생 효과가 있어 회로 성능에 영향을 미치기 때문에 이상적이지 않습니다. 이 기사에서는 인덕터 Q-팩터가 의미하는 바, 그것이 왜 중요한지, 성능에 어떤 영향을 미치는지, Q-팩터를 기준으로 적절한 인덕터를 선택하는 방법에 대해 논의합니다.

카탈로그

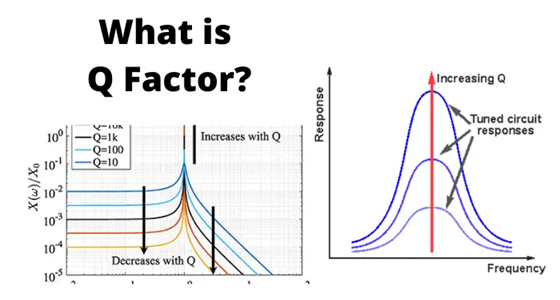

What is Q-Factor of an Inductor

인덕터의 Q-팩터란?

인덕터의 품질 계수(Q-팩터)는 인덕터가 작동하는 동안 잃는 에너지에 비해 얼마나 효율적으로 자기 에너지를 저장하는지를 측정하는 지표입니다. 이는 인덕터 성능을 평가하는 데 사용되는 가장 중요한 매개변수 중 하나로, 특히 RF 회로, 공진 네트워크, 필터, 발진기 및 임피던스 정합 응용에서 중요합니다.

이상적인 인덕터는 에너지를 손실 없이 저장합니다. 실제로 모든 인덕터는 권선 저항, 자기 코어 손실 및 기생 효과를 포함하고 있어 저장된 에너지의 일부가 열로 변환됩니다. Q-팩터는 이러한 손실을 정량화하는 데 도움이 됩니다.

Q-팩터의 정의

Q-팩터는 특정 주파수에서 유도 리액턴스와 유효 직렬 저항의 비율로 정의됩니다.

여기서:

• Q = 품질 계수

• XL = 유도 리액턴스

• f = 작동 주파수

• L = 인덕턴스

• RESR = 유효 직렬 저항

이 방정식은 유도 리액턴스가 클 때 Q-팩터가 증가하고 손실이 중요해질 때 감소함을 보여줍니다.

인덕터 Q-팩터 계산 예시

다음과 같은 인덕터를 고려하십시오:

• 인덕턴스(L) = 10 µH

• 주파수(f) = 10 MHz

• ESR = 2 Ω

먼저 유도 리액턴스를 계산합니다:

XL=2πfL

XL=2π(10×106)(10×10-6)

XL≈628 Ω

그런 다음 Q-팩터를 계산합니다:


이는 RF 및 공진 응용에 적합한 매우 높은 Q 인덕터를 나타냅니다.

인덕터 선택에서 Q-팩터의 중요성

많은 인덕터가 동일한 인덕턴스 값을 가질 수 있지만 실제 회로에서는 성능이 매우 다를 수 있습니다. Q-팩터는 특정 작동 주파수에서 인덕터의 효율성과 손실 특성을 평가하는 데 도움이 됩니다. Q-팩터는 동일한 주파수에서 작동하는 인덕터의 손실 특성을 비교하는 데 도움이 됩니다. 이러한 이유로 Q-팩터는 인덕턴스, 전류 정격, DC 저항 및 자기관진 주파수와 함께 인덕터를 선택할 때 종종 고려됩니다.

인덕터 Q-팩터를 줄이는 요인

여러 손실 메커니즘이 실제 인덕터의 Q-팩터를 줄입니다.

DC 권선 저항(DCR)

권선을 형성하는 데 사용되는 구리 와이어는 DC 저항(DCR)으로 알려진 유한한 저항을 가지고 있습니다. 전류가 권선을 통과할 때 전력이 열로 분산됩니다.

DCR은 다음에 따라 달라집니다:

• 와이어 직경

• 와이어 길이

• 턴 수

• 도체 재료

일반적으로, 지름이 큰 와이어는 더 낮은 저항을 생성하고 효율성을 향상시킵니다.

AWG
mΩ/ft
mΩ/m
AWG
mΩ/ft
mΩ/m
AWG
mΩ/ft
mΩ/m
AWG
mΩ/ft
mΩ/m
0
0.1
0.32
10
1
3.2
20
10
32
30
100
320
1
0.125
0.4
11
1.25
4
21
12.5
40
31
125
400
2
0.16
0.5
12
1.6
5
22
16
50
32
160
500
3
0.2
0.64
13
2
6.4
23
20
64
33
200
640
4
0.25
0.8
14
2.5
8
24
25
80
34
250
800
5
0.32
1
15
3.2
10
25
32
100
35
320
1000
6
0.4
1.25
16
4
12.5
26
40
125
36
400
1250
7
0.5
1.6
17
5
16
27
50
160
37
500
1600
8
0.64
2
18
6.4
20
28
64
200
38
640
2000
9
0.8
2.5
19
8
25
29
80
250
39
800
2500

표: 구리 와이어의 대략적인 저항을 사용하여 다양한 AWG 와이어 크기의 저항을 비교할 수 있습니다. 더 두꺼운 도체는 더 낮은 저항을 가지며 일반적으로 더 높은 Q 계수에 기여합니다.

AC 저항 및 스킨 효과

주파수가 증가함에 따라 전류는 도체 전체에 고르게 분포하지 않습니다.

대신, 전류는 도체 표면 근처에 집중됩니다. 이 현상을 스킨 효과라고 합니다. 유효한 도체 면적이 줄어들어 AC 저항이 증가하고 추가적인 전력 손실을 초래합니다.

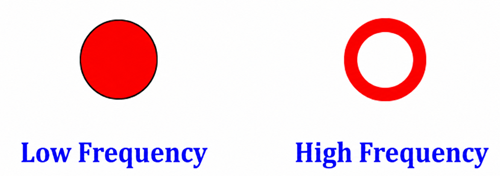

도체 코일 내 전류 흐름 영역

그림은 낮은 주파수에서 전류가 도체 단면의 거의 전체를 차지하는 반면, 높은 주파수에서는 얇은 외층으로 제한되는 방식을 보여줍니다. 유용한 도체 영역이 줄어들어 저항이 증가하고 Q 계수가 낮아집니다.

근접 효과

실제 인덕터에서는 도체가 서로 밀접하게 배치됩니다. 이웃하는 턴에 의해 생성된 자기장은 전류가 와이어의 특정 영역으로 밀집되도록 강요합니다.

이 현상을 근접 효과라고 합니다.

높은 주파수에서는 근접 효과가 AC 저항을 상당히 증가시킬 수 있으며, 특히 다층 권선 및 고전류 인덕터에서 스킨 효과만큼 또는 그 이상의 손실을 초래할 수 있습니다.

코어 손실

자기 코어를 사용하는 인덕터는 코어 재료 내에서 추가적인 손실을 경험합니다.

코어 손실은 주로 다음으로 구성됩니다:

• 히스테리시스 손실

• 와류 손실

이러한 손실은 작동 주파수와 자기 플럭스 밀도가 증가함에 따라 증가합니다.

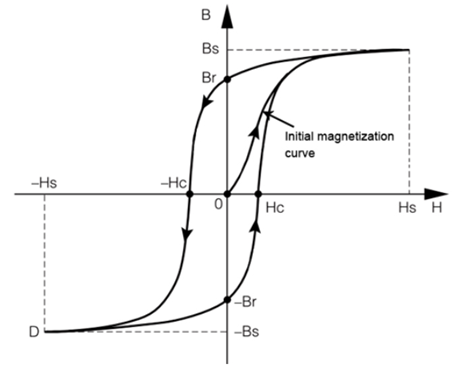

B-H Curve of Soft Ferrite

연철의 B-H 곡선

B-H 곡선은 페라이트 재료의 자성 거동을 설명합니다. 히스테리시스 루프의 둘러싸인 영역은 각 자화 사이클 동안 손실되는 에너지를 나타냅니다. 더 큰 루프 영역은 더 큰 히스테리시스 손실과 더 낮은 Q 계수 성능에 해당합니다.

기생 캐패시턴스

인접한 권선 턴은 절연재로 분리되어 코일 구조 전체에 작은 의도하지 않은 커패시터를 생성합니다.

이 효과는 권선 사이의 커패시턴스 또는 기생 캐패시턴스라고 합니다.

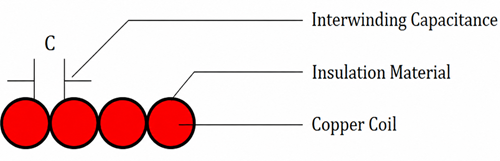

Interwinding Capacitance Between Coil Turns

코일 턴 간의 권선 사이 커패시턴스

그림은 이웃하는 턴 사이의 절연이 분산 커패시턴스를 형성하는 방식을 보여줍니다. 이 커패시턴스는 저항 손실을 직접적으로 생성하지 않지만, 고주파 성능에 영향을 미치고 인덕터의 자기 공진 주파수(SRF)에 기여합니다.

Q 계수 및 에너지 저장

Q 계수는 저장된 에너지와 각 사이클 동안 소산된 에너지 간의 비율로도 표현될 수 있습니다.

이 정의는 Q 계수의 물리적 해석을 제공합니다.

• 높은 Q 인덕터는 잃는 것보다 훨씬 더 많은 에너지를 저장합니다.

• 낮은 Q 인덕터는 저장된 에너지의 더 큰 비율을 열로 소산합니다.

주파수가 Q-팩터에 미치는 영향

Q-팩터는 주파수에 따라 일정하지 않습니다.

일반적으로:

• Q-팩터는 유도 리액턴스가 상승함에 따라 처음에는 증가합니다.

• 특정 주파수에서 피크 Q 값에 도달합니다.

• Q-팩터는 AC 저항, 코어 손실 및 기생 효과가 지배적으로 나타나는 높은 주파수에서 감소합니다.

이러한 이유로 제조업체는 일반적으로 모든 작동 조건에 대한 단일 값을 제공하기보다는 특정 테스트 주파수에서 Q-팩터를 명시합니다.

일반 유도기의 일반적인 Q-팩터 값

Q-팩터는 유도기 구조, 코어 재료 및 작동 주파수에 따라 크게 달라집니다.

유도기 유형
일반 Q 범위
전력 유도기
5–50
페라이트 코어 유도기
20–150
공기 코어 RF 유도기
50–300+
고주파 RF 유도기
100–500+
칩 유도기 (SMD)
10–100

유도기의 품질 팩터가 회로 성능에 미치는 영향

품질 팩터 또는 Q 팩터는 유도기가 회로에서 어떻게 작동하는지에 직접적인 영향을 미칩니다. 주파수 제어가 중요한 필터, 공명 회로, RF 시스템, 발진기 및 통신 장비에서 특히 중요합니다.

간단히 말해서 Q 팩터는 특정 주파수에서 유도기가 얼마나 선택적이고 효율적인지를 나타냅니다. Q 값이 높을수록 유도기의 손실이 낮고 더 날카로운 주파수 응답을 생성할 수 있습니다. Q 값이 낮을수록 유도기의 손실이 높고 더 넓고 선택적이지 않은 응답을 생성합니다.

Q 팩터와 필터 대역폭

필터 회로에서 Q 팩터는 대역폭에 강한 영향을 미칩니다. 대역폭은 필터가 통과하도록 허용하는 주파수의 범위입니다.

고 Q 유도기는 좁은 대역폭을 생성합니다. 이는 회로가 특정 주파수를 선택하고 인접한 원하지 않는 신호를 거부해야 할 때 유용합니다. 이러한 유형의 응답은 RF 필터, 라디오 수신기, 무선 통신 시스템 및 조율 회로에서 일반적입니다.

저 Q 유도기는 넓은 대역폭을 생성합니다. 이는 회로가 더 넓은 주파수 범위를 통과하도록 허용해야 할 때 유용할 수 있지만 선택적이지는 않습니다.

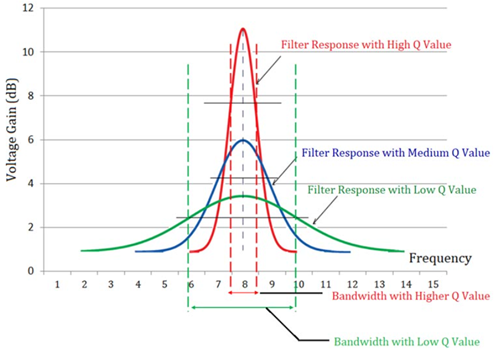

Q Factor and Filter Bandwidth

서로 다른 Q 값에서의 필터 응답 이미지는 Q 팩터가 필터 응답의 모양을 어떻게 변화시키는지를 보여줍니다.

빨간 곡선은 높은 Q 값을 나타냅니다. 그것은 가장 높은 피크 이득과 가장 좁은 대역폭을 가지고 있습니다. 즉, 필터가 매우 선택적이며 주로 중심 주파수 근처의 신호를 통과시킵니다.

파란 곡선은 중간 Q 값을 나타냅니다. 그것은 중간 이득과 중간 대역폭으로 균형 잡힌 응답을 제공합니다.

초록 곡선은 낮은 Q 값을 나타냅니다. 그것은 낮은 피크와 넓은 대역폭을 가지고 있습니다. 즉, 필터가 더 넓은 범위의 주파수를 통과시키지만 한 정확한 주파수를 선택하는 데는 덜 효과적입니다.

고 Q 대 저 Q 유도기

비교 포인트
고 Q 유도기
저 Q 유도기
일반적인 Q 팩터 범위
일반적으로 50 이상; RF 유형은 100–300+에 도달할 수 있습니다.
일반적으로 20 이하; 종종 5–20 사이입니다.
주요 동작
낮은 손실로 에너지를 효율적으로 저장합니다.
더 높은 손실과 넓은 응답을 가지고 있습니다.
동등한 직렬 저항
낮은 ESR
높은 ESR
전력 손실
낮은 전력 손실
높은 전력 손실
열 발생
낮은 발열
더 많은 열 발생
대역폭
좁은 대역폭
넓은 대역폭
주파수 선택성
매우 좋음; 가까운 주파수를 더 잘 분리
낮음; 더 넓은 주파수 범위를 통과시킴
공명 피크
날카롭고 높은 피크
넓고 낮은 피크
필터 성능
협대역 및 조율 필터에 가장 적합
광대역 또는 비선택적 필터링에 더 나음
통과 대역 외 신호 거부
원하지 않는 신호에 대한 더 강한 감쇠
원하지 않는 신호에 대한 더 약한 감쇠
효율성
설계 주파수에서 높은 효율성
더 많은 에너지가 손실되기 때문에 낮은 효율성
주파수 민감도
허용오차, 레이아웃 및 주파수 이동에 더 민감
정확한 조율에 덜 민감
장점
낮은 손실, 높은 선택성, 강한 공명 이득, 더 나은 RF 성능
넓은 대역폭, 더 간단한 설계, 종종 낮은 비용, 전력 회로에서 유용함
단점
좁은 대역폭, 높은 비용, 신중한 레이아웃 필요, 광대역 회로에 이상적이지 않음
더 높은 손실, 낮은 이득, 더 낮은 선택성, 더 많은 열 발생
일반적인 응용
RF 필터, 대역통과 필터, 발진기, 안테나 매칭, 라디오 수신기, 조정 회로, 무선 시스템
DC-DC 변환기, 전원 공급 초크, EMI 필터, 광대역 회로, 에너지 저장 인덕터
최적 사용 시
회로가 날카로운 조정, 낮은 손실 및 협대역 주파수 제어가 필요할 때
회로가 더 넓은 대역폭, 전력 처리 또는 일반 필터링이 필요할 때

자기 공명 주파수 및 Q-팩터

모든 실용 인덕터는 권선 턴 사이에 기생 용량을 포함하고 있습니다. 이 인덕턴스와 함께 이 용량은 자기 공명 주파수(SRF)로 알려진 자연 공명 주파수를 생성합니다.

동작 주파수가 SRF에 근접함에 따라 Q-팩터는 일반적으로 최대값에 도달한 후 급격히 감소하기 시작합니다. 자기 공명 주파수 이상에서, 이 요소는 인덕터보다 더 많은 캐패시터처럼 동작합니다.

신뢰할 수 있는 회로 작동을 위해서는 SRF가 의도하는 동작 주파수보다 상당히 높은 인덕터를 선택해야 합니다.

인덕터 Q-팩터 개선 방법

여러 설계 기술이 인덕터의 Q-팩터를 개선할 수 있습니다:

- DC 저항을 줄이기 위해 두꺼운 도체를 사용하십시오.

- 저손실 코어 재료를 사용하십시오.

- 권선 층 수를 줄이십시오.

- 근접 효과 손실을 최소화하십시오.

- 고주파 적용에 리츠 와이어를 사용하십시오.

- 자기 공명 주파수 이하에서 작동하십시오.

- 낮은 ESR 사양을 가진 인덕터를 선택하십시오.

Q-팩터 개선은 효율성을 증가시키고, 열을 줄이며, 전체 회로 성능을 향상시킬 수 있습니다.

고Q 인덕터의 실제 응용

RF 필터 및 통신 시스템

고Q 인덕터는 무선 통신 시스템의 RF 필터에 일반적으로 사용됩니다. 이러한 필터는 신호 손실을 낮게 유지하면서 원하는 신호를 인근 원하지 않는 주파수와 분리하는 데 도움을 줍니다. 모바일 네트워크, 라디오 송신기, 위성 시스템, GPS 수신기 및 무선 데이터 링크에 유용합니다.

발진기 회로

발진기 회로는 인덕터와 커패시터를 사용하여 안정적인 반복 신호를 생성합니다. 고Q 인덕터는 공진 회로의 손실을 줄이는 데 도움을 주어 더 나은 주파수 안정성, 더 깨끗한 파형 및 낮은 위상 잡음을 지원합니다. 이는 신호 발생기, 주파수 합성기, 송신기 및 타이밍 회로에서 중요합니다.

안테나 매칭 네트워크

고Q 인덕터는 송신기와 안테나 간의 전력 전달을 개선하기 위해 안테나 매칭 네트워크에서 사용됩니다. 손실이 적기 때문에 더 많은 RF 전력이 열로 낭비되지 않고 안테나에 도달합니다. 이는 전송 효율성을 개선하고 더 나은 무선 범위를 지원하는 데 도움이 될 수 있습니다.

공진 탱크 회로

고Q 인덕터는 낮은 손실이 강한 공진과 안정적인 회로 작동을 유지하는 데 도움이 되는 공진 탱크 회로에서도 사용됩니다.

시험 및 측정 장비

많은 시험 기기는 정확한 신호 생성 및 주파수 분석이 필요합니다. 고Q 인덕터는 내부 회로 손실을 줄이는 데 도움이 되어 스펙트럼 분석기, 신호 발생기, 임피던스 분석기 및 네트워크 분석기와 같은 장비에서 더 나은 안정성과 측정 정확성을 지원합니다.

항공우주 및 방위 전자기기

항공우주 및 방위 시스템은 종종 수요가 높은 고주파 환경에서 작동합니다. 고Q 인덕터는 레이더, 항법 및 군사 통신 시스템에서 신호 민감도를 개선하고 원치 않는 주파수 간섭을 줄이는 데 도움을 줍니다.

의료 및 과학 장비

의료 및 과학 기기는 종종 깨끗한 고주파 신호와 안정적인 측정 성능을 요구합니다. 고Q 인덕터는 의료 이미징 장비, RF 센서 및 실험실 측정 장치와 같은 시스템에서 신호 손실과 잡음을 줄이는 데 도움을 줍니다.

결론

Q-팩터를 이해하면 인덕턴스 값만 보고 회로에 적합한 인덕터를 선택할 수 있습니다. 두 인덕터가 같은 인덕턴스를 가질 수 있지만, 고주파에서 매우 다르게 동작할 수 있습니다. Q-팩터가 어떻게 작동하는지 알면 일부 인덕터가 날카로운 주파수 선택, 낮은 전력 손실 및 안정적인 회로 성능에 더 적합한 이유를 더 잘 이해할 수 있습니다.






자주 묻는 질문 [FAQ]

1. 같은 인덕턴스를 가진 두 인덕터가 다른 Q-팩터를 가질 수 있습니까?

예. 두 인덕터는 같은 인덕턴스 값을 가질 수 있지만 권선 저항, 코어 재료, 제작 방법 및 기생 특성이 다를 수 있습니다. 이러한 차이는 Q-팩터 값 및 성능에서 상당한 차이를 초래할 수 있습니다.

2. 데이터 시트가 특정 주파수에서 Q-팩터를 지정하는 이유는 무엇입니까?

주파수에 따라 Q-팩터가 변경되는데, 이는 유도 리액턴스, 교류 저항 및 코어 손실이 주파수 변화에 따라 달라지기 때문입니다. 한 주파수에서 측정된 Q 값은 다른 주파수에서의 성능을 나타내지 않을 수 있습니다.

3. 더 높은 유도성이 항상 더 높은 Q-팩터를 초래합니까?

아니요. 유도 리액턴스는 유도성이 증가함에 따라 증가하지만, 더 높은 유도성은 종종 더 많은 감김 수를 필요로 하여 저항과 손실이 증가할 수 있습니다. 최종 Q-팩터는 리액턴스와 전체 손실 모두에 따라 달라집니다.

4. 온도가 유도체의 Q-팩터에 어떤 영향을 미칩니까?

온도가 증가함에 따라 전도체 저항도 증가합니다. 더 높은 저항은 더 큰 전력 손실을 초래하여 Q-팩터와 유도체의 전반적인 효율성을 감소시킬 수 있습니다.

5. 왜 공기 코어 유도체가 높은 Q 설계에서 자주 사용됩니까?

공기 코어 유도체는 히스테리시스 및 와전류 손실과 같은 자기 코어 손실을 제거합니다. 이는 RF 및 고주파 회로에서 매우 높은 Q-팩터 값을 달성하는 데 도움이 될 수 있습니다.

6. 유도체가 자기 공명 주파수 근처에서 작동하면 어떻게 됩니까?

동작 주파수가 자기 공명 주파수에 접근하면 기생 정전 용량이 더욱 중요해집니다. Q-팩터는 피크에 도달한 후 급격히 감소할 수 있으며, 이로 인해 유도체는 의도한 유도 성질을 잃게 됩니다.
