평면 매트릭스 변환기를 이용한 LLC 변환기 설계

클라우드 컴퓨팅, 인공지능 및 빅데이터는 현대 데이터 센터에서의 전력 수요를 증가시키고 있습니다. 전통적인 12V 전원 시스템은 종종 높은 전류를 요구하며, 이는 더 많은 전도 손실, 열 및 효율성을 저하시킬 수 있습니다. 전력 밀도가 더욱 중요해짐에 따라 현대 전원 공급 장치는 더 작은 공간에서 더 많은 전력을 제공할 수 있는 더 나은 변환기 설계가 필요합니다. 효과적인 솔루션 중 하나는 평면 매트릭스 변환기를 사용하는 LLC 공진 변환기입니다. 이 기사는 평면 매트릭스 변환기를 사용하는 LLC 변환기의 작동 원리, 장점, 설계 고려 사항 및 응용을 탐구합니다.

카탈로그

평면 매트릭스 변환기를 사용하는 LLC 변환기란?

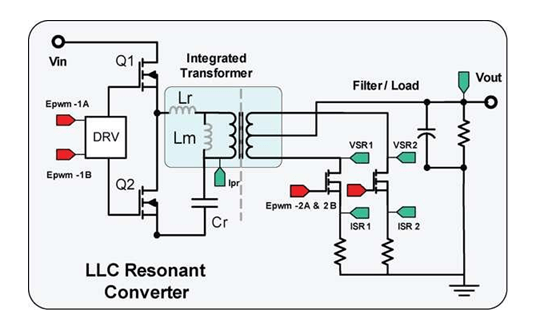

평면 매트릭스 변환기를 사용하는 LLC 변환기는 절연된 DC-DC 전력 변환 시스템입니다. 이는 LLC 공진 기술과 고급 평면 자석 구조를 결합합니다. 서버, 통신 장비 및 데이터 센터 전력 시스템과 같은 높은 효율성, 높은 출력 전류 및 컴팩트한 전원 공급 장치 설계를 요구하는 응용에서 일반적으로 사용됩니다.

변환기는 두 개의 주요 부분으로 구성됩니다. LLC 공진 단계는 공진 원리를 사용하여 에너지 전환을 제어하여 효율적인 작동을 달성하고, 평면 매트릭스 변환기는 입력과 출력 간의 격리 및 전압 변환을 제공합니다. 기존의 전력 변환기에 비해 이 아키텍처는 더 높은 전력 밀도, 향상된 효율 및 전체 시스템 크기의 감소를 지원합니다.

평면 매트릭스 변환기를 사용하는 LLC 변환기 작동 원리

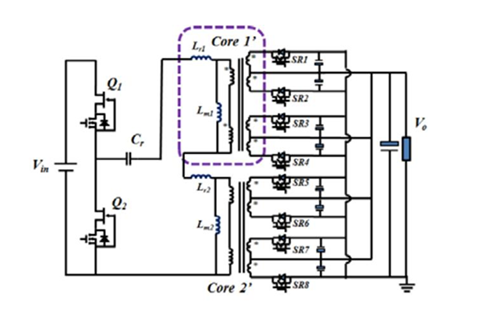

변환기는 입력 DC 전압을 고주파에서 쌍의 1차 전원 스위치를 통해 전환하여 작동합니다. 생성된 AC 파형은 공진 캐패시터(Cr), 공진 인덕턴스(Lr) 및 자화 인덕턴스(Lm)로 구성된 LLC 공진 탱크로 들어갑니다. 이러한 요소들은 전류 파형을 형성하고 공진 에너지 전송을 가능하게 합니다.

공진 전류는 변환기를 통해 흐르며, 이곳에서 전기 에너지가 1차 측에서 절연된 2차 측으로 전송됩니다. 2차 측의 동기 정류기는 고주파 AC 전압을 DC 출력 전압으로 변환합니다. 출력 캐패시터는 정류된 파형을 필터링하여 부하에 안정적인 전원을 제공합니다.

LLC 작동은 부드러운 스위칭 기능을 제공합니다. 공진 주파수 근처에서 작동함으로써, 스위칭 장치는 제로 전압 스위칭(ZVS) 또는 제로 전류 스위칭(ZCS)을 달성할 수 있어 스위칭 손실을 줄이고 장치 스트레스를 낮추며 전체 효율성을 향상시킵니다.

PCB 권선을 이용한 평면 매트릭스 변환기 설계

일반적인 응용 프로그램에서 평면 매트릭스 변압기는 380V와 같은 높은 DC 입력 전압을 12V와 같이 수십 암페어의 낮은 전압, 높은 전류 출력으로 변환합니다. 단일 대형 변압기에 의존하기보다는 설계는 매트릭스 구성으로 연결된 여러 개의 자기 섹션 간에 전력 전송을 분할합니다. 이 배열은 전류 분포를 개선하고 변압기 내의 전기적 스트레스를 줄입니다.

고주파 운영을 지원하기 위해 변압기는 기존의 원형 동선 대신 다층 PCB 권선을 사용합니다. PCB 층 내에 내장된 구리 트레이스는 정확한 권선 치수, 일관된 제조 품질 및 낮은 프로파일 구조를 제공합니다. PCB 권선 방식은 또한 권선 저항을 줄이고 1 MHz에 가까운 주파수에서 운영을 지원하여 기존 권선 기술이 덜 효율적으로 변하는 것을 도와줍니다.

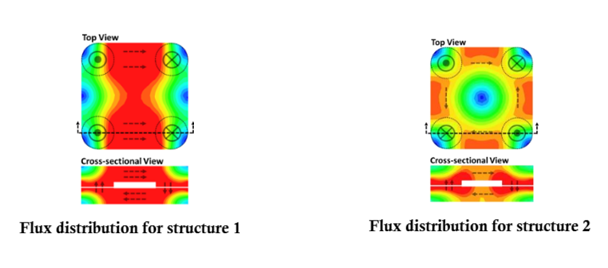

자기 플럭스 분포는 변압기 성능의 중요한 요소입니다. 이미지에 표시된 바와 같이, 구조 1은 핵의 특정 영역에서 더 높은 플럭스 농도로 덜 균일한 자기 플럭스 패턴을 생성합니다. 이러한 국소적으로 높은 플럭스 영역은 페라이트 코어 손실을 증가시키고 열점(thermal hot spots)을 생성할 수 있습니다. 대조적으로, 구조 2는 자기 구조 전반에 걸쳐 자기 플럭스를 더 고르게 분포시킵니다. 더 부드러운 플럭스 패턴은 피크 플럭스 밀도를 줄이고, 코어 손실을 낮추며, 변압기 전반에 걸쳐 자기 활용도를 개선합니다.

구조 2의 개선된 플럭스 균형은 측정 가능한 성능 이점을 제공합니다. 국소적인 자기 포화 현상을 줄이고 불균형한 플럭스 농도를 최소화함으로써, 이 설계는 페라이트 코어 손실을 크게 줄일 수 있으며 효율성과 신뢰성을 개선할 수 있습니다. 보다 균일한 자기장은 또한 변압기를 개별 매트릭스 섹션 간의 제조 변동에 덜 민감하게 만들어, 보다 일관된 성능을 제공합니다.

전체 레이아웃은 고주파 전류 경로를 최소화하기 위해 추가로 최적화됩니다. 2차 측 동기 정류기와 출력 커패시터는 변압기 가까이에 배치되어 기생 저항과 인덕턴스를 줄입니다. 이미지에 표시된 개선된 자기 구조와 결합되어 이러한 설계 기술은 전류 공유를 향상시키고 열 스트레스를 줄이며 서버 전원 공급 장치, 통신 시스템, 데이터 센터 및 기타 요구되는 전력 변환 응용 프로그램에서 필요한 고전력 밀도를 가능하게 합니다.

실제 적용 사례

• 서버 전원 공급 장치 - 평면 매트릭스 변압기를 사용하는 LLC 변환기는 높은 전류를 컴팩트한 크기로 공급할 수 있기 때문에 서버를 위한 고효율 전원 공급 장치에 사용됩니다.

• 데이터 센터 장비 - 효율성, 열 제어 및 작은 공간 사용이 중요한 밀집 전력 시스템을 지원합니다.

• 통신 전력 시스템 - 장기적으로 신뢰성 있게 작동해야 하는 통신 장비를 위한 안정적인 고립 DC 전원을 제공합니다.

• 산업 전력 변환기 - 내구성이 요구되는 제어 시스템, 자동화 장비 및 고전압 DC/DC 변환에 사용됩니다.

• 전기 자동차 전력 시스템 - 온보드 충전기, 보조 전원 공급 장치 및 고전압에서 저전압 변환에 적합합니다.

• 재생 가능 에너지 시스템 - 효율적인 변환이 필요한 태양광 인버터, 에너지 저장 시스템 및 DC 전력 분배에 적용됩니다.

• 의료 전원 공급 장치 - 안전성, 효율성 및 신뢰할 수 있는 전압 조정이 중요한 컴팩트한 고립 전원 공급 장치에 유용합니다.

설계 과제 및 해결책

설계 과제	중요성	실제 해결책
높은 출력 전류	대전류는 전도 손실과 열을 증가시킵니다.	매트릭스 변압기 구조를 사용하여 여러 권선 경로에 걸쳐 전류를 분산시킵니다.
AC 권선 손실	고주파 전류는 스킨 효과와 근접 손실을 증가시킬 수 있습니다.	짧고 넓은 전류 경로를 가진 최적화된 PCB 권선 층을 사용합니다.
누설 인덕턴스	과도한 누설은 효율성을 줄이고 조절에 영향을 줄 수 있습니다.	PCB 레이아웃에서 프라이머리 및 세컨더리 권선을 밀접하게 결합합니다.
고주파에서의 코어 손실	스위칭 주파수가 증가함에 따라 페라이트 코어 손실이 증가합니다.	적절한 페라이트 재료를 선택하고 코어 형태 및 플럭스 분포를 최적화합니다.
불균형한 전류 공유	일부 변압기 섹션은 다른 섹션보다 더 많은 전류를 운반할 수 있습니다.	대칭 권선 레이아웃 및 균형 잡힌 세컨더리 연결을 사용합니다.
열 집중	국소적인 열점은 신뢰성을 줄일 수 있습니다.	전류 경로를 분산시키고, 동선 면적을 개선하며, 열 발생 부품을 조심스럽게 배치합니다.
종단 손실	연결 지점에서 높은 전류는 추가 손실을 유발할 수 있습니다.	정류기와 커패시터를 변압기 단자 근처에 배치하십시오.
제조 복잡성	여러 코어와 PCB 권선은 정확하게 만들기가 더 어렵습니다.	반복 가능한 PCB 권선 설계를 사용하고 가능하면 코어 조립을 단순화하십시오.
기생 커패시턴스	PCB 층은 고주파에서 원하지 않는 커패시턴스를 생성할 수 있습니다.	레이어 간격, 권선 겹침 및 접지 레이아웃을 제어하십시오.
비용 관리	고급 자석 구조는 생산 비용을 증가시킬 수 있습니다.	성능 요구 사항과 제조 가능한 PCB 및 코어 설계를 균형 있게 조정하십시오.

플래너 매트릭스 변압기 vs 전통적인 변압기

특징	플래너 매트릭스 변압기	전통적인 와이어 권선 변압기
권선 구조	PCB 구리 층	둥근 구리 전선
프로파일 높이	낮은 프로파일	더 높은 구조
전력 밀도	높음	보통
고주파 성능	우수함	좋음
열 관리	더 나은 열 확산	더 국부적인 가열
제조 일관성	매우 반복 가능함	권선 과정에 따라 달라짐
전류 분포	여러 개의 병렬 경로	단일 권선 경로
자동화 능력	매우 적합함	더 많은 수동 프로세스
고전력에서의 크기	더 작음	더 큼
설계 복잡성	더 높음	더 낮음

결론

설계가 열 관리, 자기 최적화, EMI 제어 및 제조 복잡성과 같은 도전을 제시하지만, 성능상의 이점이 종종 이러한 어려움을 초과하게 됩니다. 서버, 데이터 센터, 통신, 재생 가능 에너지 시스템, 전기차 및 산업 장비에서 전력 요구 사항이 증가함에 따라, 플래너 매트릭스 변압기를 갖춘 LLC 컨버터는 미래 전원 공급 설계에서 훨씬 더 큰 역할을 할 것으로 예상됩니다. 소형 형태에서 고전력을 효율적으로 전달할 수 있는 능력은 차세대 전자기술의 핵심 기술입니다.

자주 묻는 질문 [FAQ]

1. 데이터 센터의 전력 소비가 계속 증가함에 따라 LLC 컨버터가 왜 더 중요해지고 있습니까?

서버와 AI 시스템이 더 많은 전력을 요구함에 따라, 전통적인 전력 아키텍처는 더 높은 전류 흐름과 더 큰 전도 손실을 경험하게 됩니다. LLC 컨버터는 부드러운 스위칭을 통해 효율성을 개선하여 열 발생을 줄이고 데이터 센터의 에너지 소비를 낮추는 데 도움이 됩니다.

2. 플래너 매트릭스 변압기가 전통적인 변압기와 비교하여 손실을 줄이는 데 어떻게 도움을 줍니까?

플래너 매트릭스 변압기는 단일 권선 구조가 아닌 여러 변압기 섹션에 전류를 분배합니다. 이는 권선 저항을 줄이고 전류 공유를 개선하며 열 스트레스를 낮추어 더 나은 효율성을 가져옵니다.

3. 왜 자기 플럭스 분포가 고주파 플래너 변압기에서 중요합니까?

고르지 않은 자기 플럭스는 국부적인 뜨거운 지점을 생성하고 페라이트 코어 손실을 증가시킬 수 있습니다. 균형 잡힌 플럭스 분포는 자기 재료를 더 효과적으로 사용할 수 있게 하여 효율성, 열 성능 및 신뢰성을 향상시킵니다.

4. PCB 권선이 기존 구리 와이어 권선보다 제공하는 장점은 무엇입니까?

PCB 권선은 정밀한 도체 형상, 반복 가능한 제조, 낮은 프로파일 높이 및 개선된 일관성을 제공합니다. 또한 자동 생산을 단순화하고 고주파 설계에서 특정 기생 영향을 줄일 수 있습니다.

5. ZVS와 ZCS는 LLC 컨버터의 성능을 어떻게 개선합니까?

제로 전압 스위칭(ZVS)과 제로 전류 스위칭(ZCS)은 스위칭 전이 중 전압이나 전류를 최소화하여 스위칭 손실을 줄입니다. 이는 장치 스트레스를 줄이고 효율성을 개선하며 더 높은 주파수에서 작동할 수 있게 합니다.

6. 매우 효율적인 LLC 컨버터에서도 열 관리가 여전히 중요한 이유는 무엇입니까?

LLC 컨버터가 스위칭 손실을 줄이지만, 자기 구성 요소, PCB 도체, 정류기 및 반도체 장치에 의해 여전히 열이 발생합니다. 성능을 유지하고 구성 요소의 수명을 늘리기 위해 효과적인 냉각이 필요합니다.

7. 1MHz 근처의 주파수에서 플래너 변압기를 작동시킬 때 어떤 도전 과제가 발생합니까?

매우 높은 주파수에서는 스킨 효과, 근접 효과, 기생 커패시턴스 및 코어 손실이 더욱 중요해집니다. 이러한 요소들은 신중한 권선 설계, 재료 선택 및 레이아웃 최적화를 요구합니다.

8. 플래너 매트릭스 변압기는 저전압, 고전류 출력에 왜 적합합니까?

저전압 출력은 실질적인 전력을 전달하기 위해 큰 전류를 필요로 합니다. 매트릭스 구조는 여러 경로에 전류를 분산시켜 저항을 줄이고, 그렇지 않으면 높은 전류 수준에서 상당해질 손실을 최소화합니다.
