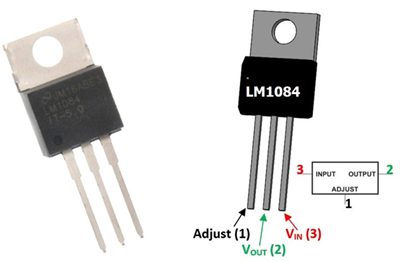

LM1084 고전류 애플리케이션을 위한 저드롭아웃 레귤레이터

카탈로그

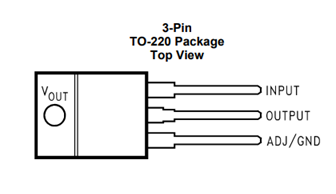

핀배치 및 핀 기능

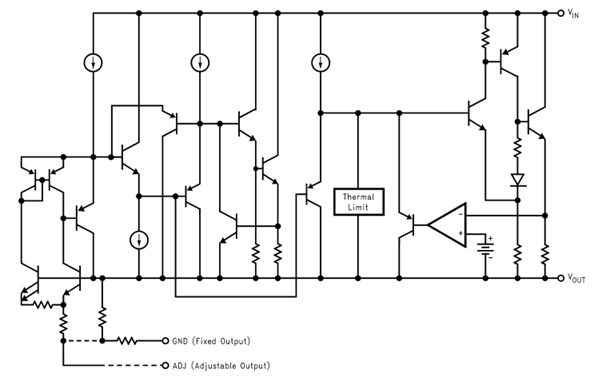

내부 작동 원리

LM1084는 피드백 제어 회로를 사용하여 전압을 조정합니다. 내부 기준 전압이 출력 전압과 비교됩니다. 출력 전압이 변하면 레귤레이터는 내부 회로를 자동으로 조정하여 출력을 원하는 수준으로 되돌립니다.

오차 증폭기는 출력 전압을 지속적으로 모니터링하고 제어 신호를 생성합니다. 이 신호는 입력에서 출력으로 흐르는 전류의 양을 제어하는 내부 패스 트랜지스터를 구동합니다. 조정 가능한 버전에서는 ADJ 핀이 외부 저항을 통해 피드백을 받아 원하는 출력 전압을 설정합니다. 고정 출력 버전에서는 피드백 네트워크가 IC에 내장되어 있습니다. LM1084는 작동 조건을 모니터링하고 과부하나 과도한 온도 조건에서 레귤레이터를 제어하는 데 도움을 주는 보호 회로도 포함되어 있습니다.

LM1084의 특징

• 3.3V, 5V 및 조정 가능한 버전으로 제공 – 고정 출력 및 조정 가능한 출력 응용 프로그램을 지원합니다.

• 최대 5A 출력 전류 – 전력 소모가 큰 회로에 고하중 전류를 공급할 수 있습니다.

• 낮은 드롭아웃 전압 – 조정을 위해 입력 전압과 출력 전압 사이에 작은 차이만 필요합니다.

• 전류 제한 보호 – 과부하 및 단락 조건에서 출력 전류를 제한합니다.

• 열 보호 – 내부 온도를 모니터링하고 장치를 과열로부터 보호합니다.

• 라인 조절 0.015% (전형적) – 입력 전압이 변경될 때 안정적인 출력 전압을 유지합니다.

• 부하 조절 0.1% (전형적) – 부하 전류가 변할 때 출력 전압을 안정적으로 유지합니다.

• 넓은 작동 온도 범위 (-40°C에서 +125°C) – 산업 및 열악한 환경 응용 프로그램에 적합합니다.

• 높은 정확도의 출력 전압 – 민감한 전자 회로에 대한 정밀한 전압 조절을 제공합니다.

• 3핀 TO-220 패키지 – 회로 구현을 간단하게 만드는 패키지 디자인입니다.

• 내장된 안전 작동 영역 (SOA) 보호 – 비정상적인 작동 조건에서 내부 전원 트랜지스터를 보호하는 데 도움을 줍니다.

• LM317 스타일 회로와 호환 – 조정 가능한 버전의 유사한 조정 방법 및 외부 저항 구성입니다.

LM1084의 동등한 부품

전형적인 LM1084 응용 회로

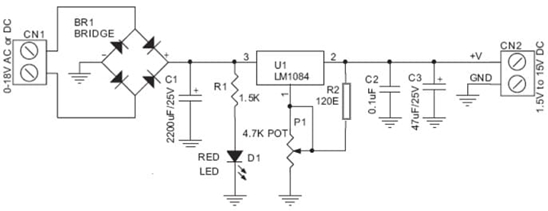

조정 가능한 전원 공급 회로

이 회로는 LM1084의 조정 가능한 버전을 사용하여 가변 출력 전압을 제공합니다. AC 또는 DC일 수 있는 입력 전원은 입력 단자를 통해 들어오고 브리지 정류기 (BR1)를 통과합니다. AC 전원을 사용하는 경우, 브리지 정류기는 이를 DC로 변환합니다. 커패시터 C1은 LM1084 레귤레이터에 전압이 적용되기 전에 정류된 전압을 매끄럽게 합니다.

출력 전압은 R2와 ADJ 핀에 연결된 포텐셔미터 P1으로 구성된 저항 네트워크에 의해 설정됩니다. P1을 조정하면 피드백 전압이 변경되어 입력 전압에 따라 출력이 약 1.5V에서 15V까지 다양해집니다. 커패시터 C2와 C3는 출력의 안정성을 유지하고 전압 변동을 줄이는 데 도움을 줍니다. LED와 저항 R1은 전원이 공급되고 있음을 나타내는 전원을 나타냅니다. 이 유형의 회로는 조정 가능한 벤치 전원 공급 장치, 배터리 충전 프로젝트 및 다양한 출력 전압이 필요한 전자 테스트 응용 프로그램에서 일반적으로 사용됩니다.

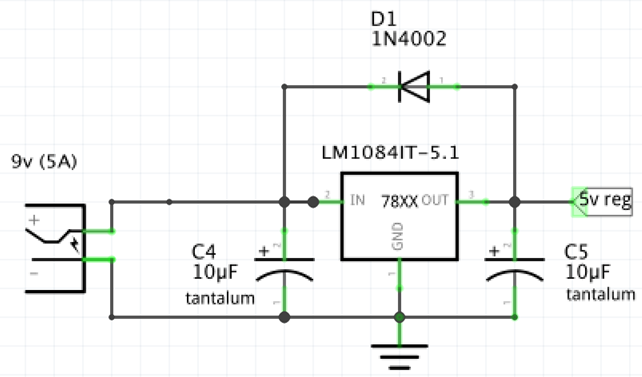

고정 5V 전압 레귤레이터 회로

이 회로는 LM1084-5.0 고정 출력 레귤레이터를 사용하여 더 높은 DC 입력 전압에서 안정적인 5V 출력을 생성합니다. 입력 전원은 레귤레이터의 VIN 핀에 연결되고, 조정된 5V 출력은 VOUT 핀에서 가져옵니다. 이 버전은 고정 출력 전압을 가지므로 외부 저항 네트워크가 필요하지 않습니다.

커패시터 C4는 입력 전압을 필터링하고 잡음을 줄이는 데 도움을 주며, 커패시터 C5는 출력 안정성 및 과도 응답을 개선합니다. 다이오드 D1은 출력 및 입력 핀 사이에 연결되어 레귤레이터를 역전류로부터 보호합니다. 이 보호는 출력 커패시터가 충전된 상태에서 입력 전원 공급이 제거될 때 중요해집니다. 이 회로는 마이크로컨트롤러, 디지털 논리 회로, 센서, 통신 모듈 및 안정화된 5V 공급이 필요한 기타 전자 장치를 위한 간단하고 신뢰할 수 있는 5V 전원 공급원을 제공합니다.

고정 전압 대 조정 가능한 LM1084 버전

실제 LM1084 응용 사례

조정 가능한 벤치 전원 공급 장치

조정 가능한 LM1084는 테스트, 수리 및 프로토타이핑을 위한 벤치 전원 공급 장치에서 일반적으로 사용됩니다. 간단한 저항 네트워크를 통해 출력 전압을 다양한 수준으로 설정할 수 있어 개발 중 회로가 유연한 전원이 필요할 때 유용합니다.

마이크로컨트롤러 및 개발 보드

LM1084는 Arduino, PIC, AVR, ARM 및 유사한 개발 보드를 위한 안정적인 3.3V 또는 5V 공급을 제공합니다. 전류 용량이 뛰어나며, 이를 통해 하나의 조정된 공급원에서 센서, 디스플레이, 모듈 및 기타 주변 장치를 전원 공급하는 데 적합합니다.

산업 제어 시스템

산업 장비에서 LM1084는 제어 보드, 센서, 모니터링 회로 및 자동화 모듈에 조정된 DC 전력을 제공할 수 있습니다. 이는 안정적인 저전압 레일에 의존하는 시스템에서 일관된 동작을 유지하는 데 도움을 줍니다.

통신 장비

네트워크 스위치, 라우터 및 인터페이스 모듈은 종종 통신 회로용으로 깨끗한 공급 전압이 필요합니다. LM1084는 이러한 섹션에 전력을 공급하여 안정적인 작동을 지원하고 전력 관련 신호 문제를 줄이는 데 사용될 수 있습니다.

배터리 전원 시스템

LM1084는 저 드롭아웃 레귤레이터이기 때문에 입력 전압이 출력 전압보다 조금만 높아도 조절을 계속할 수 있습니다. 이는 배터리 백업 장치, 휴대용 장치 및 재충전 가능한 임베디드 시스템에서 유용합니다.

FPGA 및 DSP 전원 공급 장치

FPGA 및 DSP 보드는 종종 더 높은 전류 수요를 가진 저전압 레일을 필요로 합니다. LM1084는 입력 전압, 열 방출 및 출력 전류가 적절하게 설계된 개발 보드 및 디지털 처리 회로에서 이러한 부하를 지원할 수 있습니다.

자동차 전자 장치

고정 출력 LM1084 버전은 자동차 DC 전원에서 조정된 전압을 생성하기 위해 차량 전자 장치에서 사용될 수 있습니다. 일반적인 예로는 대시보드 회로, 모니터링 장치, 제어 모듈 및 기타 저전압 전자 섹션이 있습니다.

임베디드 및 IoT 장치

임베디드 및 IoT 설계는 LM1084를 사용하여 프로세서, 센서 및 무선 모듈에 전원을 공급할 수 있습니다. 간단한 외부 회로 덕분에 직관적인 선형 레귤레이터가 필요한 맞춤형 보드에 쉽게 추가할 수 있습니다.

포장 정보

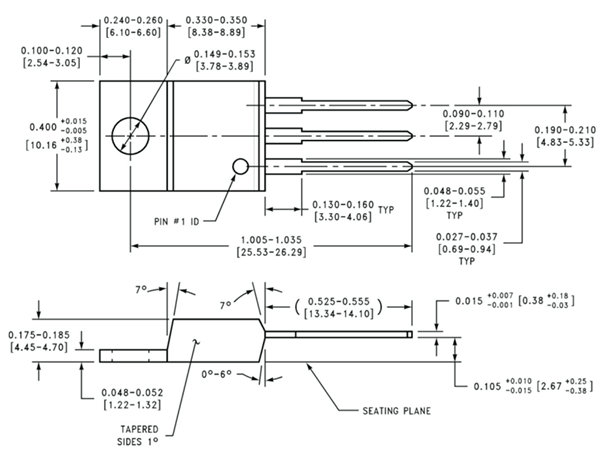

기계적 치수

제조사

텍사스 인스트루먼트(TI) 회사는 대량 생산을 지원하면서 엄격한 품질 및 신뢰성 기준을 유지하는 여러 반도체 제조 시설 및 조립/테스트 사이트를 운영합니다. TI의 제조 능력에는 고급 웨이퍼 제작, 자동화된 테스트, 패키지 조립 및 산업, 자동차, 통신 및 소비자 응용 프로그램을 위한 장기 제품 지원이 포함됩니다. 광범위한 공정 관리, 신뢰성 테스트 및 글로벌 공급망 관리를 통해 텍사스 인스트루먼트는 LM1084과 같은 전압 레귤레이터를 일관된 전기 성능, 넓은 작동 온도 범위 및 까다로운 전자 시스템에서의 신뢰할 수 있는 작동으로 제공할 수 있습니다.

자주 묻는 질문 [FAQ]

1. LM1084가 히트싱크가 필요하기 전에 얼마나 많은 전력을 소산할 수 있습니까?

LM1084는 상당한 전력을 소산할 수 있지만 입력과 출력 간의 전압 차이가 커짐에 따라 열이 빠르게 증가합니다. 레귤레이터가 높은 전류를 공급하거나 여러 볼트를 떨어뜨릴 때 히트싱크가 일반적으로 필요하여 열 차단을 방지하고 장기적인 신뢰성을 향상시킵니다.

2. 입력 전압이 출력 전압에 너무 가까우면 어떻게 됩니까?

입력 전압이 필요한 드롭아웃 전압 이하로 떨어지면 LM1084는 더 이상 조정을 유지할 수 없습니다. 출력 전압은 감소하기 시작하며 입력 전압을 따라가게 되어 회로 성능에 영향을 미칠 수 있습니다.

3. LM1084를 배터리 충전기로 사용할 수 있습니까?

네. 조정 가능한 버전은 특정 배터리 유형에 대해 제어된 충전 전압을 제공하도록 구성할 수 있습니다. 그러나 적절한 충전 제어, 전류 제한 및 배터리 보호를 위해 추가 회로가 필요할 수 있습니다.

4. LM1084가 저 드롭아웃 레귤레이터라고 불리는 이유는 무엇입니까?

저 드롭아웃 레귤레이터는 기존의 선형 레귤레이터보다 작은 입력-출력 전압 차이로 조정된 출력을 유지할 수 있습니다. 이는 효율성을 개선하고 휴대용 장치에서 배터리 작동 시간을 연장하는 데 도움이 됩니다.

5. LM1084와 스위칭 레귤레이터의 효율성을 비교하면 어떻습니까?

LM1084는 간단한 회로 설계와 낮은 전기 노이즈를 제공하지만, 스위칭 레귤레이터는 일반적으로 큰 전압 차이를 변환할 때 더 효율적입니다. LM1084는 단순성과 낮은 노이즈가 최대 효율성보다 더 중요할 때 자주 선호됩니다.

6. 여러 LM1084 레귤레이터를 동일한 시스템에서 사용할 수 있습니까?

네. 많은 전원 시스템에서 5V, 3.3V 및 기타 맞춤 전압과 같은 다양한 전압 레일을 생성하기 위해 여러 LM1084 레귤레이터를 사용합니다. 각 레귤레이터는 적절한 필터링 및 열 관리를 갖추어야 합니다.

7. LM1084의 최대 출력 전류를 결정하는 요소는 무엇입니까?

실제 출력 전류는 입력 전압, 출력 전압, 주변 온도, PCB 레이아웃 및 히트싱크 성능에 따라 다릅니다. 5A까지 정격이 되어 있지만 열적 제한이 일부 설계에서 사용 가능한 전류를 줄일 수 있습니다.
