MOSFET 기초

MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)는 주로 전자 신호를 스위칭하고 증폭하는 데 사용되는 반도체 소자입니다.바이폴라 트랜지스터와 같이 연속적인 입력 전류에 의존하는 대신 게이트 단자에 인가되는 전압을 사용하여 전류 흐름을 제어합니다.

MOSFET의 기본 작동 원리

MOSFET은 게이트 단자에 인가되는 전압을 이용하여 드레인과 소스 단자 사이의 전류 흐름을 제어함으로써 동작합니다.이미지에서 MOSFET 구조에는 얇은 금속 산화물 절연층(SiO2)에 의해 반도체 재료와 분리된 게이트 전극이 포함되어 있습니다.이러한 절연으로 인해 작동 중에 게이트 전류가 거의 필요하지 않습니다.

N채널 MOSFET에 양의 게이트-소스 전압(VGS)이 인가되면 게이트 산화막 아래에 전기장이 형성됩니다.이 전기장은 다이어그램에 표시된 것처럼 전자를 끌어당겨 소스와 드레인 영역 사이에 N형 전도성 채널을 생성합니다.채널이 형성되면 드레인 전압(VDS)이 존재할 때 전류(ID)가 드레인에서 소스로 흐를 수 있습니다.

게이트 전압이 제거되거나 문턱 전압 이하로 떨어지면 전도성 채널이 사라지고 전류 흐름이 중단됩니다.이러한 전압 제어 작동을 통해 MOSFET은 전자 회로를 매우 빠르고 효율적으로 전환할 수 있습니다.

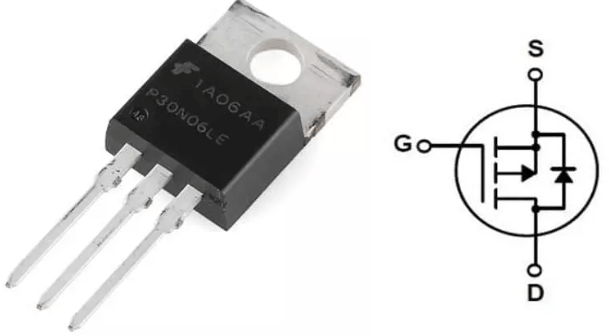

또한 이미지의 오른쪽에는 회로도에서 동일한 장치를 나타내는 MOSFET 기호가 표시됩니다.게이트는 채널을 내부적으로 제어하는 ​​반면 드레인 및 소스 단자는 주 부하 전류를 전달합니다.MOSFET은 낮은 입력 전력을 요구하고 고속 스위칭을 지원하므로 SMPS 회로, 모터 드라이버, 인버터, 배터리 시스템 및 최신 디지털 전자 장치에 널리 사용됩니다.

MOSFET의 내부 구조

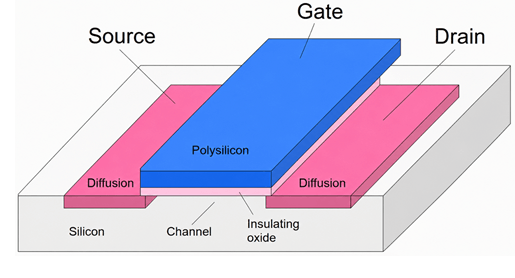

MOSFET의 내부 구조는 전류 흐름을 제어하기 위해 함께 작동하는 여러 반도체 층으로 구성됩니다.이미지에 표시된 것처럼 장치는 주로 소스, 드레인, 게이트, 채널 영역, 절연 산화층 및 실리콘 기판으로 구성됩니다.

소스 및 드레인 영역은 도핑된 반도체 재료를 사용하여 형성되며, 게이트는 채널 영역 위에 배치되고 얇은 절연 산화물 층으로 분리됩니다.이러한 산화물 절연은 게이트와 반도체 사이의 직접적인 전기 접촉을 방지하여 MOSFET이 직접적인 게이트 전류 대신 전기장을 사용하여 작동할 수 있도록 합니다.

게이트에 전압이 가해지면 산화물 층 아래의 채널 영역이 전도성이 되어 소스와 드레인 사이에 전류가 흐르는 경로가 생성됩니다.이러한 절연 게이트 구조는 MOSFET이 전자 회로에서 높은 입력 임피던스, 빠른 스위칭 속도 및 효율적인 전력 제어를 제공하는 주요 이유 중 하나입니다.

MOSFET의 유형

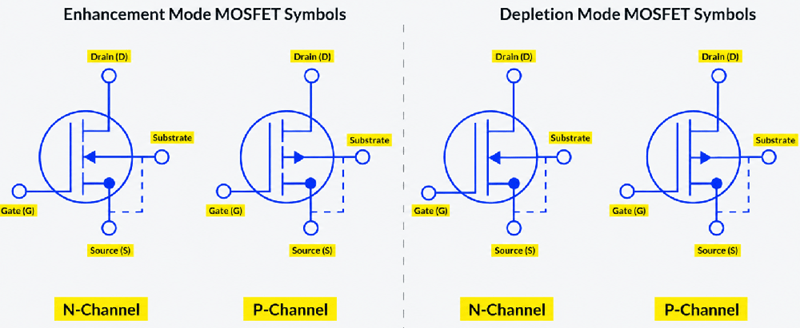

MOSFET은 채널 유형과 작동 모드라는 두 가지 주요 방법으로 분류할 수 있습니다.이미지에 표시된 것처럼 이러한 분류는 MOSFET이 전류를 전도하는 방식과 게이트 전압이 적용될 때 동작하는 방식을 설명하는 데 도움이 됩니다.

채널 유형별 MOSFET 분류

N채널 MOSFET

N채널 MOSFET은 전자를 1차 전하 캐리어로 사용하므로 더 빠른 스위칭 속도와 더 낮은 전도 저항을 제공할 수 있습니다.더 높은 효율과 전류 처리 기능으로 인해 전력 전자 장치, 스위칭 회로, 모터 드라이버 및 DC-DC 컨버터에서 가장 널리 사용되는 MOSFET 유형입니다.

기호에서 화살표 방향은 채널 영역 바깥쪽을 가리키며 이는 N 채널 장치임을 나타냅니다.

P채널 MOSFET

P-채널 MOSFET은 정공을 주요 전하 캐리어로 사용하며 일반적으로 하이사이드 스위칭 애플리케이션에 사용됩니다.게이트 전압이 소스 전압보다 낮아지면 켜집니다.일부 하이사이드 회로에서 사용하기는 더 쉽지만 일반적으로 등가 N 채널 MOSFET에 비해 ON 저항이 더 높고 효율이 더 낮습니다.

기호에서 화살표는 채널 영역 안쪽을 가리키며 P 채널 장치임을 나타냅니다.

동작 모드에 따른 MOSFET 분류

강화 모드 MOSFET

강화 모드 MOSFET은 게이트 전압이 인가되지 않을 때 일반적으로 OFF 상태입니다.게이트-소스 전압이 임계 전압을 초과한 후에만 전도성 채널이 형성됩니다.이는 효율적인 스위칭과 낮은 대기 전력 소비를 제공하기 때문에 현대 전자 장치에 사용되는 가장 일반적인 MOSFET 유형입니다.

공핍 모드 MOSFET

공핍 모드 MOSFET은 일반적으로 게이트 전압이 0일 때 ON입니다.게이트 전압을 적용하면 채널 전도성이 감소하고 결국 전류 흐름이 중단될 수 있습니다.이러한 MOSFET은 덜 일반적이며 주로 아날로그 회로, 전류 조정 회로 및 특수 전자 애플리케이션에 사용됩니다.

MOSFET 동작 특성

MOSFET의 특성곡선

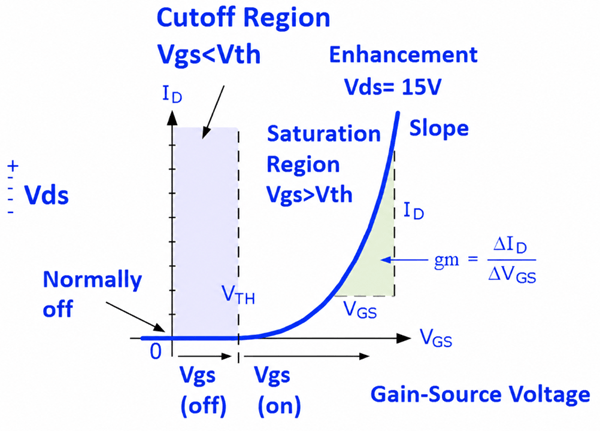

MOSFET의 특성 곡선은 게이트-소스 전압이 증가함에 따라 드레인 전류가 어떻게 변하는지 보여줍니다.이 곡선은 MOSFET이 OFF 상태에서 활성 전도 상태로 전환하는 방법을 설명하는 데 도움이 됩니다.강화형 MOSFET에서는 드레인과 소스 단자 사이에 전도성 채널을 생성할 전기장이 충분하지 않기 때문에 게이트 전압이 임계 전압보다 낮을 때 장치가 OFF 상태로 유지됩니다.

게이트-소스 전압이 임계값 레벨 이상으로 증가하면 MOSFET 내부에 전도성 채널이 형성되기 시작합니다.이를 통해 전류가 드레인에서 소스로 흐르게 되어 드레인 전류가 빠르게 상승하게 됩니다.곡선은 처음에는 천천히 증가하다가 게이트 전압이 계속 증가함에 따라 더 가파르게 되어 더 강한 채널 전도를 보여줍니다.

곡선의 기울기는 게이트 전압이 드레인 전류를 얼마나 효과적으로 제어하는지 설명하는 MOSFET의 상호 컨덕턴스를 나타냅니다.기울기가 가파르다는 것은 게이트 전압의 작은 변화가 드레인 전류의 더 큰 변화를 초래할 수 있다는 것을 의미합니다.이러한 전압 제어 동작으로 인해 MOSFET은 스위칭 회로, 증폭기, 전원 공급 장치 및 모터 제어 시스템에 널리 사용됩니다.

또한 그래프는 MOSFET이 OFF인 차단 영역과 게이트 전압이 높을수록 전류가 증가하는 활성 전도 영역과 같은 다양한 작동 영역을 보여줍니다.

MOSFET 작동 영역 설명

다양한 게이트-소스 전압(VGS)에서 MOSFET의 출력 특성 곡선.이러한 곡선은 드레인-소스 간 전압(VDS)이 변경됨에 따라 다양한 작동 조건에서 MOSFET이 어떻게 동작하는지 설명하는 데 도움이 됩니다.그래프는 주로 컷오프 영역, 옴 또는 선형 영역, 포화 영역의 세 가지 작동 영역으로 나뉩니다.

에서 컷오프 지역즉, 게이트 전압이 임계 전압보다 낮으므로 드레인과 소스 사이에 전도성 채널이 형성되지 않습니다.이로 인해 드레인 전류(ID)는 거의 0으로 유지되고 MOSFET은 OFF 상태를 유지합니다.그래프에서 이 조건은 VGS가 매우 낮은 하단 곡선 근처에 나타납니다.

는 오믹 영역 선형 또는 3극관 영역이라고도 불리는 는 VDS가 상대적으로 작은 곡선의 왼쪽에 나타납니다.이 영역에서 MOSFET은 제어 가능한 저항처럼 동작합니다.VDS가 증가하면 드레인 전류도 거의 선형적으로 증가합니다.이 작동 모드는 아날로그 회로 및 저저항 스위칭 애플리케이션에 일반적으로 사용됩니다.

는 포화 영역 곡선의 평평한 부분에 표시됩니다.여기서 MOSFET 채널은 완전히 설정되고 VDS가 계속 증가하더라도 드레인 전류는 상대적으로 안정적으로 유지됩니다.드레인 전류의 양은 주로 인가된 게이트 전압에 따라 달라집니다.그래프의 위쪽 곡선에 표시된 것처럼 VGS 값이 높을수록 드레인 전류 레벨도 높아집니다.이 영역은 증폭기 및 다양한 스위칭 애플리케이션에 일반적으로 사용됩니다.

그래프는 또한 게이트 전압을 높이면 전도성 채널을 강화하여 더 많은 전류가 드레인에서 소스로 흐를 수 있음을 보여줍니다.이러한 작동 영역으로 인해 MOSFET은 현대 전자 시스템에서 효율적인 스위치, 증폭기 및 전력 제어 장치로 기능할 수 있습니다.

MOSFET 스위칭 특성

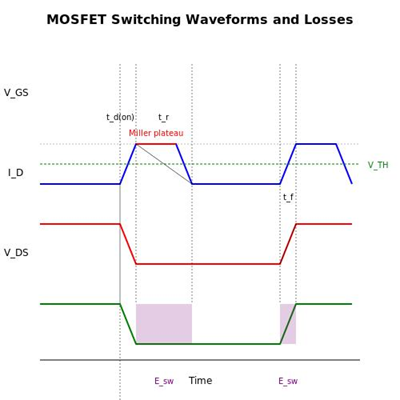

턴온 및 턴오프 작동 중 MOSFET의 스위칭 파형.이는 MOSFET이 OFF 상태와 ON 상태 사이를 전환하는 동안 게이트-소스 전압(VGS), 드레인 전류(ID) 및 드레인-소스 전압(VDS)이 시간에 따라 어떻게 변하는지 보여줍니다.

턴온 프로세스가 시작될 때 게이트 커패시턴스가 충전됨에 따라 게이트 전압이 증가하기 시작합니다.턴온 지연 시간 t 동안_{d (켜짐)}, 게이트 전압이 아직 임계 전압 V에 도달하지 않았기 때문에 MOSFET은 OFF 상태를 유지합니다._일.임계값 레벨에 도달하면 드레인 전류가 상승하기 시작하고 MOSFET이 전도되기 시작합니다.

그래프는 또한 게이트 전압이 일시적으로 거의 일정하게 유지되는 반면 드레인-소스 전압은 급격하게 감소하는 밀러 고원 영역을 보여줍니다.이 단계에서는 MOSFET이 고저항 OFF 상태에서 저저항 ON 상태로 전환되기 때문에 대부분의 스위칭 동작이 발생합니다.

턴오프 동작 중에는 게이트 커패시턴스가 방전됨에 따라 게이트 전압이 감소합니다.그런 다음 드레인-소스 전압이 원래 수준으로 다시 상승하는 동안 드레인 전류는 감소합니다.가을 시간 t_에프MOSFET이 전류 전도를 얼마나 빨리 중지하는지 나타냅니다.

E라고 표시된 음영 영역_SW스위칭 손실을 나타냅니다.이러한 손실은 스위칭 전환 중에 전압과 전류가 동시에 존재하기 때문에 발생합니다.더 빠른 스위칭 속도는 이러한 손실을 줄이고 고주파 전력 전자 시스템의 전반적인 효율성을 향상시키는 데 도움이 됩니다.

MOSFET이 전자 회로에 사용되는 방법

스위치로서의 MOSFET

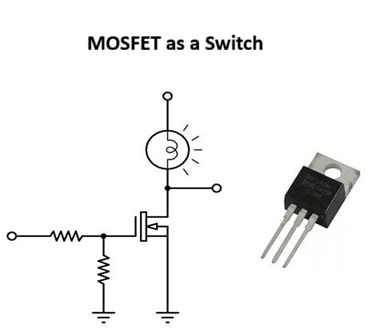

첫 번째 이미지에서 MOSFET은 램프를 전자적으로 켜고 끄는 데 사용됩니다.게이트 단자는 저항을 통해 제어 신호를 받습니다.충분한 게이트 전압이 인가되면 MOSFET은 전류가 드레인에서 소스로 흘러 램프가 켜지도록 합니다.게이트 전압이 제거되면 전류 흐름이 멈추고 램프가 꺼집니다.

이 스위칭 작업은 빠른 응답, 낮은 전력 손실 및 효율적인 전기 부하 제어를 제공하기 때문에 MOSFET의 가장 일반적인 용도 중 하나입니다.

신청:

• LED 및 램프 전환

• 모터 제어 회로

• 전원 공급 장치 및 SMPS

• Arduino 및 마이크로컨트롤러 전환

• 배터리 구동 장치

증폭기로서의 MOSFET

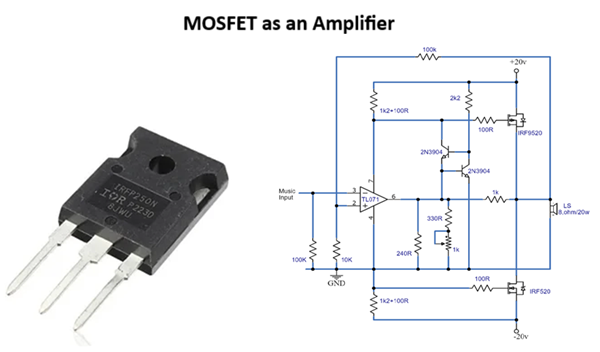

두 번째 이미지에서는 MOSFET이 오디오 증폭기 회로에 사용됩니다.작은 음악이나 오디오 입력 신호가 게이트에 적용되고 MOSFET은 신호 강도를 높여 스피커를 구동합니다.이 회로는 추가 트랜지스터와 구성 요소를 사용하여 신호 품질과 전력 출력을 향상시킵니다.

MOSFET은 입력 임피던스가 높고 큰 출력 전류를 효율적으로 처리할 수 있기 때문에 증폭기 회로에 적합합니다.

신청:

• 오디오 증폭기

• RF 및 통신 회로

• 신호 증폭 시스템

• 기타 앰프

• 홈시어터 및 스피커 시스템

가변 저항기로서의 MOSFET

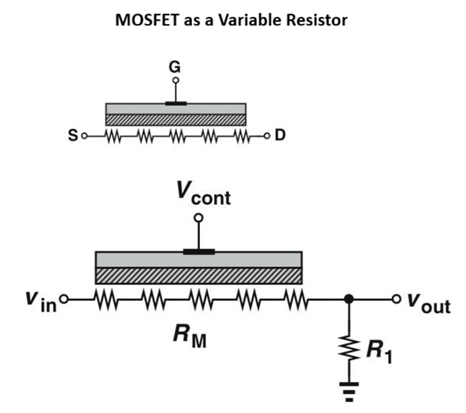

세 번째 이미지에서 MOSFET은 전압 제어 저항기로 작동합니다.게이트에 인가되는 제어전압에 따라 드레인과 소스 사이의 저항이 변화합니다.게이트 전압이 변하면 채널 저항도 변하므로 MOSFET이 출력 신호 레벨을 조절할 수 있습니다.

이 작동 모드는 아날로그 제어 및 신호 조정 애플리케이션에 유용합니다.

신청:

• 자동 이득 제어 회로

• 오디오 볼륨 제어

• 아날로그 신호 처리

• 전자 조광기

• 조정 가능한 필터 및 가변 감쇠 회로

고려해야 할 중요한 MOSFET 매개변수

MOSFET 대 기계식 계전기: 어느 것이 더 낫습니까?

MOSFET vs. BJT vs. IGBT: 무엇을 선택해야 할까요?

고급 MOSFET 기술

트렌치 MOSFET

트렌치 MOSFET은 실리콘 내부에 수직 트렌치 구조를 사용하여 채널 저항을 줄이고 전류 흐름을 개선합니다.이 설계는 RDS(on)을 낮추고 효율성을 향상시키며 소형 패키지에서 더 높은 전류 처리를 가능하게 합니다.기존 평면 MOSFET에 비해 트렌치 MOSFET은 더 나은 스위칭 성능과 더 낮은 전도 손실을 제공합니다.

슈퍼접합 MOSFET

초접합 MOSFET은 P형과 N형 반도체 층을 교대로 사용하여 전압 처리를 개선하고 저항을 줄입니다.이 구조를 통해 장치는 높은 항복 전압 성능을 유지하면서 낮은 전도 손실을 달성할 수 있습니다.초접합 기술은 고전압 전력 스위칭 설계의 효율성을 향상시키는 것으로 널리 알려져 있습니다.

실리콘 카바이드(SiC) MOSFET

실리콘 카바이드 MOSFET은 표준 실리콘 대신 광대역 갭 반도체 소재를 사용하여 제작되었습니다.SiC MOSFET은 더 낮은 전력 손실로 더 높은 전압, 더 높은 온도, 더 빠른 스위칭 속도에서 작동할 수 있습니다.또한 까다로운 전력 시스템에서 향상된 열 성능과 더 나은 효율성을 제공합니다.

질화갈륨(GaN) MOSFET

GaN MOSFET은 질화갈륨 반도체 소재를 사용하여 매우 빠른 스위칭 속도와 높은 전력 밀도를 달성합니다.이 장치는 기존 실리콘 MOSFET에 비해 게이트 전하가 낮고 스위칭 손실이 적으며 패키지 크기가 더 작습니다.GaN 기술은 컴팩트하고 효율적인 전력 설계를 가능하게 하는 것으로 알려져 있습니다.

차폐 게이트 MOSFET

차폐형 게이트 MOSFET에는 게이트-드레인 정전 용량을 줄이기 위해 장치 내부에 추가 차폐 구조가 포함되어 있습니다.이 설계는 스위칭 안정성을 향상시키고, 잡음을 줄이며, 고속 작동 중에 원치 않는 전압 스파이크를 최소화합니다.또한 고주파 회로의 스위칭 효율도 향상됩니다.

듀얼 게이트 MOSFET

듀얼 게이트 MOSFET에는 채널을 동시에 제어하는 2개의 독립적인 게이트 단자가 포함되어 있습니다.이 구조는 향상된 이득 제어, 향상된 신호 격리 및 향상된 주파수 응답을 제공합니다.두 번째 게이트는 증폭 특성을 보다 정밀하게 제어하는 ​​데에도 사용할 수 있습니다.

FinFET 기술

FinFET 기술은 평면형 채널 대신 3차원 핀 형태의 채널 구조를 사용합니다.이 설계는 채널에 대한 게이트 제어를 향상시키고, 누설 전류를 줄이며, 매우 작은 반도체 프로세스 크기에서 트랜지스터 효율성을 향상시킵니다.FinFET 구조는 향상된 성능과 낮은 전력 소비를 위해 고급 집적 회로에 널리 사용됩니다.

결론

올바른 장치를 선택하려면 MOSFET 유형, 작동 영역, 스위칭 동작 및 게이트 임계값 전압, RDS(on), 드레인 전류, 열 저항과 같은 주요 매개변수를 이해하는 것이 중요합니다.트렌치, 초접합, SiC, GaN, 차폐 게이트 및 FinFET 설계와 같은 최신 기술은 계속해서 성능을 향상시키고 있지만 여전히 MOSFET은 저전력 및 고전력 전자 회로 모두에 필수적입니다.
