광센서 기본

광 센서는 빛을 감지하여 전기 신호로 변환하는 전자 장치입니다.정확한 광 측정, 모니터링 또는 감지가 필요한 시스템에 널리 사용됩니다.

대부분의 응용 분야에서 광학 센서는 전체 감지 시스템의 일부로 작동합니다.이 시스템은 광원, 감지 요소 및 신호 처리 장치를 포함합니다.이러한 구성 요소는 함께 작동하여 빛 정보를 캡처하고 전자 장치에서 읽을 수 있는 출력으로 변환합니다.

광학 센서는 강도 및 존재 여부와 같은 빛 관련 속성을 측정하도록 설계되었습니다.이들의 주요 강점은 높은 감도로, 조명 조건의 작은 변화도 감지할 수 있습니다.이는 정밀도와 일관성이 요구되는 응용 분야에서 신뢰성을 보장합니다.

이 센서는 단일 지점 및 다중 지점 감지 설정에 모두 사용할 수 있습니다.이러한 유연성 덕분에 단순한 시스템은 물론 고급 감지 환경에도 적합합니다.정확성, 빠른 응답 및 적응성으로 인해 광학 센서는 산업 자동화, 가전 제품 및 측정 시스템에 널리 사용됩니다.

광학 센서의 작동 원리

광 센서의 작동 원리는 빛의 변화를 감지하고 이러한 변화를 전기 신호로 변환하는 데 기반을 두고 있습니다.이러한 센서는 가시광선, 적외선, 자외선과 같은 전자기 스펙트럼의 특정 영역 내에서 작동합니다.

일반적인 광학 센서 시스템은 방출기와 수신기라는 두 가지 주요 부분으로 구성됩니다.방출기는 광선을 생성하여 대상 영역으로 향하게 하고, 수신기는 해당 경로에서 돌아오는 빛을 모니터링합니다.이러한 지속적인 전송 및 감지를 통해 시스템은 광 신호의 모든 변화를 추적할 수 있습니다.

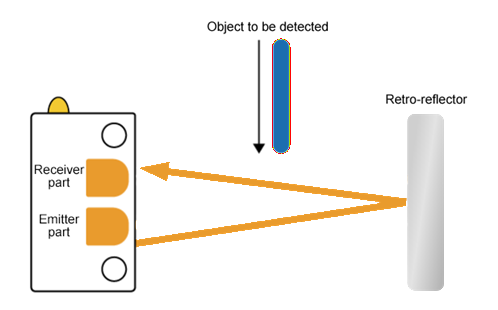

그림에 표시된 것처럼 이미터는 역반사체를 향해 광선을 보내고, 역반사체는 빛을 다시 반사하여 수신기로 보냅니다.정상적인 조건에서 수신기는 반환된 광 신호를 지속적으로 감지합니다.이 안정적인 신호는 감지 경로에 물체가 없음을 나타냅니다.

물체가 감지 영역에 들어가면 이미터와 반사경 사이의 광선을 방해하거나 차단합니다.결과적으로 수신기는 더 이상 예상되는 광 신호를 수신하지 못합니다.센서는 이러한 변화를 감지하고 전기 출력을 생성하여 물체의 존재를 알립니다.

광학 센서는 강도, 파장, 편광, 위상, 스펙트럼 분포 등 여러 가지 빛 속성의 변화를 감지합니다.센서 설계 및 응용 분야에 따라 이러한 매개변수의 모든 변형을 감지에 사용할 수 있습니다.

광 센서는 빛을 감지 매체로 사용하기 때문에 빠른 응답과 높은 정확도를 제공합니다.성능은 정렬, 센서 유형, 환경 조건과 같은 요소에 따라 달라지지만 안정적이고 정밀한 감지가 필요한 시스템에 널리 사용됩니다.

광학 센서를 위한 다양한 광원

다양한 유형의 광원은 센서의 작동 정확도에 영향을 미치는 다양한 파장, 강도 및 특성을 생성합니다.

햇빛(자연광원)

햇빛은 광학 감지에 사용되는 가장 기본적이고 가장 오래된 광원입니다.가시광선, 적외선, 자외선 파장을 포함한 광범위한 빛 스펙트럼을 제공합니다.많은 실외 광학 센서는 특히 환경 모니터링 및 태양광 기반 감지 시스템과 같은 응용 분야에서 작동을 위해 햇빛에 의존합니다.그러나 안정적이지 않거나 제어가 불가능하므로 정밀 전자 감지 시스템에는 거의 사용되지 않습니다.

화염광(연소광원)

횃불이나 타는 물질에서 나오는 불꽃은 연소 중 원자의 여기를 통해 빛을 생성합니다.이것은 역사적으로 초기 광학 실험에 사용되었습니다.화염 빛은 타는 부분에 따라 특정 스펙트럼 선을 방출할 수 있지만 최신 광학 센서에는 충분히 신뢰할 수 없거나 안정적이지 않습니다.

가스 방전 램프(분광 광원)

수은, 나트륨, 네온 램프와 같은 가스 방전 램프는 전류가 가스 원자를 자극할 때 빛을 생성합니다.이 원자는 특정 파장의 빛을 방출하므로 광학 시스템의 기준 광원으로 유용합니다.알려진 스펙트럼 출력으로 인해 교정 및 과학 측정에 자주 사용됩니다.

LED(발광 다이오드)

LED는 p-n 접합에 전압을 가하면 빛을 내는 반도체 소자이다.이 과정에서 전자는 정공과 재결합하여 광자 형태로 에너지를 방출합니다.LED는 크기가 작고 에너지 효율적이며 오래 지속되고 가시광선 및 적외선과 같은 다양한 파장에서 사용할 수 있기 때문에 광학 센서에 널리 사용됩니다.그러나 이들의 빛은 레이저에 비해 완벽하게 단색이 아닙니다.

레이저(방사선 유도 방출에 의한 광 증폭)

레이저는 자극 방출을 통해 빛을 생성하며, 여기서 여기된 전자는 동일한 파장과 위상의 광자를 방출합니다.그 결과 매우 일관되고 단색이며 집중된 광선이 생성됩니다.레이저는 정확성과 장거리 성능으로 인해 고정밀 광 센서, 광통신, 거리 측정 및 산업 응용 분야에 일반적으로 사용됩니다.

적외선(IR) 광원

적외선 광원은 사람의 눈에는 보이지 않는 적외선 스펙트럼의 빛을 방출합니다.이는 근접 센서, 동작 감지기 및 원격 제어에 널리 사용됩니다.IR LED와 IR 레이저는 가시광선 없이 물체를 감지할 수 있고 저조도 조건에서도 잘 작동하기 때문에 광학 감지에 일반적으로 사용됩니다.

자외선(UV) 광원

UV 광원은 가시광선보다 짧은 파장을 방출합니다.이는 화학물질, 생물학적 물질 또는 표면 오염을 감지하기 위한 특수 광학 센서에 사용됩니다.UV 센서는 의료, 산업 및 환경 응용 분야에서 흔히 사용되지만 잠재적인 위험으로 인해 조심스럽게 취급해야 합니다.

광섬유 광원

이러한 광원은 광섬유를 통해 빛을 전송하도록 특별히 설계되었습니다.LED와 레이저는 통신 및 감지를 위해 광섬유 시스템에 일반적으로 사용됩니다.정확한 신호 전송을 위해서는 안정적이고 효율적이어야 하며 빛을 광섬유 케이블에 효과적으로 연결할 수 있어야 합니다.

텅스텐/할로겐 램프(광역 스펙트럼 소스)

이 램프는 광범위한 파장에 걸쳐 연속적인 빛을 생성합니다.이는 일반적으로 넓은 스펙트럼 조명이 필요한 실험실 광학 시스템 및 센서에 사용됩니다.그러나 LED에 비해 더 많은 전력을 소비하고 더 많은 열을 발생시킵니다.

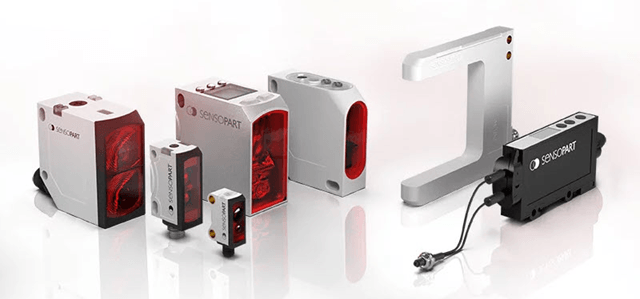

다양한 유형의 광학 센서

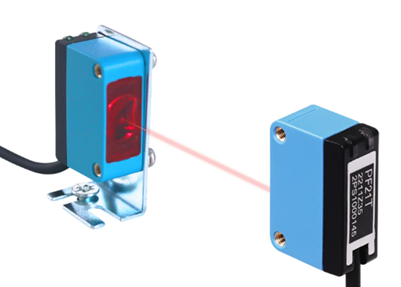

투과형 광학 센서

투과형 센서는 두 개의 별도 장치, 즉 서로 마주보는 송신기와 수신기를 사용하여 작동합니다.송신기는 수신기를 향해 지속적으로 광선을 보냅니다.물체가 그 사이를 지나가고 빔을 방해하면 수신기는 빛의 손실을 감지하고 응답을 시작합니다.이 방법은 물체의 표면이나 색상에 의존하지 않기 때문에 매우 높은 신뢰성을 제공합니다.

이 센서는 일관된 성능이 요구되는 장거리 감지 및 열악한 환경에 이상적입니다.시스템은 빔이 있는지 여부만 확인하므로 일반적인 감지 오류를 방지할 수 있습니다.

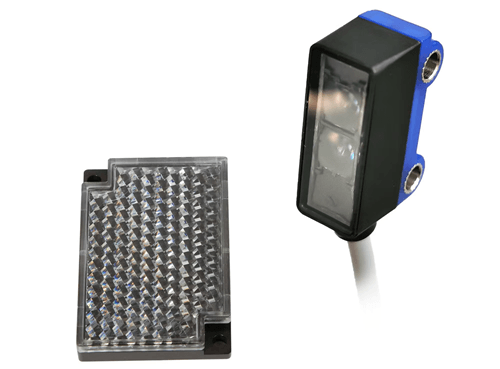

역반사형 광학 센서

역반사 센서는 송신기와 수신기를 하나의 장치로 결합하고 반사경을 사용하여 방출된 빛을 반환합니다.센서는 반사경을 향해 빔을 보내고 정상적인 조건에서는 빛이 수신기로 돌아옵니다.물체가 이 경로를 차단하면 반사광이 차단되어 감지가 발생합니다.

이 유형의 센서는 하나의 장치만 배선하면 되므로 투과형 시스템에 비해 설치가 더 쉽습니다.또한 안정적인 감지를 유지하면서 더 긴 감지 거리를 지원합니다.그러나 투명하거나 반사되는 물체를 감지할 때는 특별한 주의가 필요합니다.

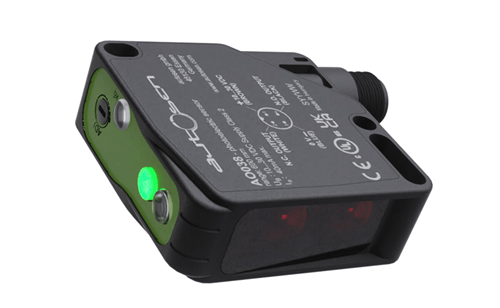

확산 반사 광학 센서

직접 반사 센서는 송신기와 수신기를 모두 단일 장치에 수용하므로 별도의 반사경이 필요하지 않습니다.방출된 빛은 물체에 닿고 센서로 다시 반사됩니다.감지는 반사된 빛의 강도를 기반으로 합니다.간단한 설정과 저렴한 비용으로 인해 사용됩니다.그러나 성능은 색상, 질감과 같은 물체의 표면 특성에 따라 달라집니다.어둡거나 고르지 않은 표면은 빛을 덜 반사하여 감지 정확도에 영향을 줄 수 있습니다.

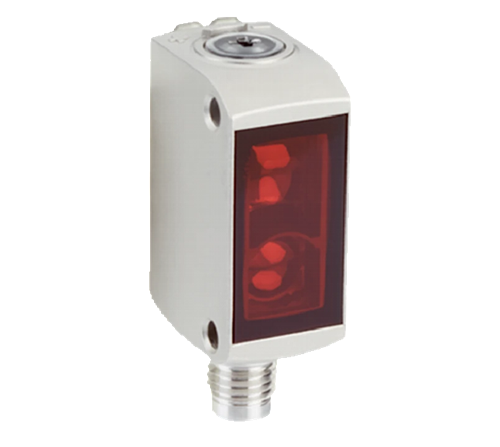

배경 억제 센서

배경 억제 센서는 정의된 거리에 있는 물체를 감지하고 뒤에 있는 물체를 무시하도록 설계되었습니다.빛의 강도에만 의존하는 대신 반사된 빛의 위치나 각도를 평가합니다.이를 통해 센서는 대상 영역에만 초점을 맞출 수 있습니다.원치 않는 반사로 인해 잘못된 신호가 발생할 수 있는 복잡한 환경에 유용합니다.컨베이어 시스템 및 자동화 생산 라인과 같은 응용 분야의 정확성을 향상시킵니다.

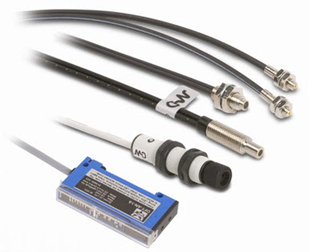

광섬유 센서

광섬유 센서는 광섬유를 사용하여 감지 지점과 주 제어 장치 사이에 빛을 안내합니다.이 설계를 통해 감지 헤드가 매우 작고 유연해집니다.이 센서는 온도가 높거나 전기 간섭이 있는 좁은 공간이나 환경에서 사용할 수 있습니다.

이는 표준 센서가 적합하지 않거나 환경 조건의 영향을 받을 수 있는 정밀 산업에 일반적으로 적용됩니다.

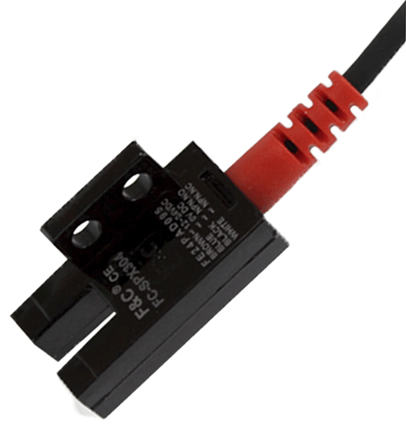

슬롯(포크) 광학 센서

슬롯 센서는 U자형 하우징 내부에 송신기와 수신기가 서로 마주보는 내장형 구조를 가지고 있습니다.물체가 슬롯을 통과하여 광선을 차단합니다.정렬이 고정되어 있기 때문에 이 센서는 매우 정확하고 설치가 쉽습니다.자동화 시스템에서 객체 수 계산, 가장자리 감지 또는 위치 모니터링에 자주 사용됩니다.

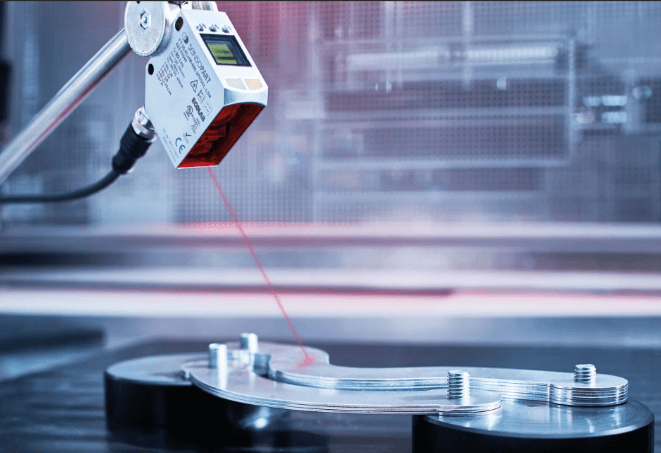

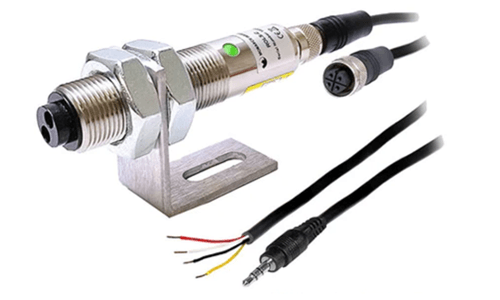

레이저 광학 센서

레이저 광학 센서는 좁고 집중된 광선을 사용하므로 매우 정확한 감지가 가능합니다.집중된 빔을 사용하면 더 먼 거리를 감지하고 표준 센서로는 볼 수 없는 작은 물체를 감지할 수 있습니다.이러한 센서는 측정 시스템, 로봇공학, 품질 검사 등 고정밀도가 요구되는 응용 분야에 널리 사용됩니다.

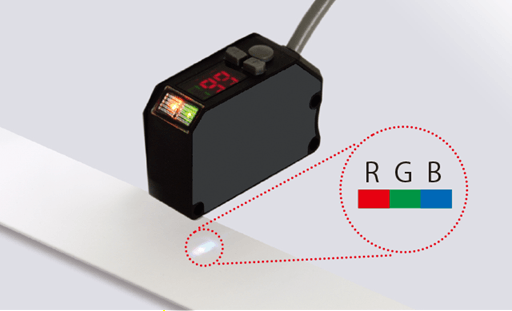

색상 감지 센서

컬러 센서는 물체가 다양한 파장의 빛을 반사하는 방식을 분석하여 특정 색상을 감지하도록 설계되었습니다.일반적으로 색상을 정확하게 구별하기 위해 여러 광원과 필터를 사용합니다.색상 차이를 식별하는 것이 필수적인 분류 시스템, 포장 및 품질 관리 프로세스에 일반적으로 사용됩니다.

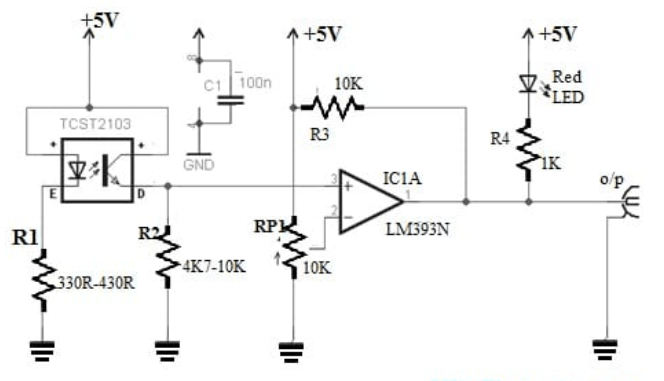

광학 센서의 회로도

TCST2103 광센서에는 적외선 LED와 포토트랜지스터가 서로 마주보게 배치되어 있습니다.LED는 지속적으로 빛을 방출하고 포토트랜지스터는 빛을 받습니다.물체가 그 사이를 통과하면 광선이 차단되어 포토트랜지스터의 출력 신호가 변경됩니다.저항 R1(330~430Ω)은 IR LED의 전류를 제한하는 반면, R2(4.7K~10KΩ)는 포토트랜지스터 전류를 전압 신호로 변환하는 부하 저항 역할을 합니다.

그런 다음 이 전압 신호는 LM393N 비교기로 공급되어 조정 가능한 전위차계(RP1, 10KΩ)에 의해 설정된 기준 전압과 비교됩니다.RP1을 조정하여 센서의 감도를 제어할 수 있습니다.저항 R3(10KΩ)은 안정적인 비교기 작동을 위해 적절한 바이어스를 제공합니다.

센서가 물체를 감지하면(빔 차단) 비교기 출력이 상태를 전환합니다.이 출력은 LED 표시기를 구동하여(R4, 1KΩ을 통해) 감지에 따라 켜지거나 꺼집니다.최종 출력 단자(o/p)는 마이크로컨트롤러 또는 기타 제어 시스템과 인터페이스하는 데 사용할 수 있는 디지털 신호를 제공합니다.

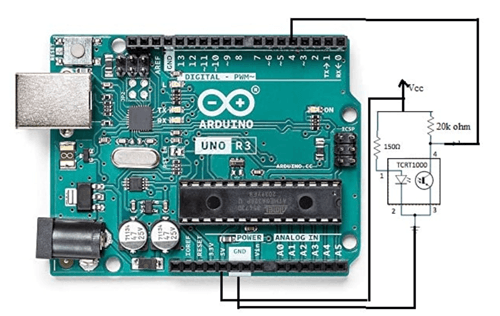

Arduino와 함께 작동하는 광학 센서

이 회로는 광학 센서(TCRT1000)가 Arduino Uno와 함께 작동하여 물체를 감지하는 방법을 보여줍니다.TCRT1000에는 적외선 LED와 포토트랜지스터가 포함되어 있습니다.IR LED는 적외선을 방출하며, 이 빛은 주변 물체에 반사되어 포토트랜지스터로 돌아옵니다.물체가 없으면 빛이 거의 또는 전혀 반사되지 않습니다.물체가 가까워지면 더 많은 빛이 반사되어 센서의 출력 신호가 변경됩니다.

센서 내부의 적외선 LED는 LED를 보호하기 위해 전류를 제한하는 저항기(150Ω)를 통해 전원이 공급됩니다.포토트랜지스터 측은 풀업 저항(20KΩ)으로 Vcc에 연결됩니다.이 설정은 반사광을 전압 신호로 변환합니다.반사광이 증가하면 포토트랜지스터의 전도도가 높아져 출력 핀의 전압이 변경됩니다.

이 출력 신호는 Arduino의 입력 핀 중 하나에 연결됩니다.Arduino는 빛의 강도에 따라 이 신호를 HIGH 또는 LOW로 읽습니다.이 입력을 기반으로 Arduino는 LED 켜기, 개체 수 세기, 제어 시스템 트리거와 같은 작업을 수행할 수 있습니다.

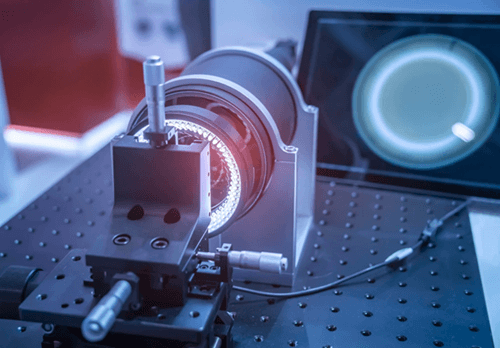

광센서의 응용

• 산업 자동화 시스템의 물체 감지

• 컨베이어 벨트에 있는 품목 계산

• 로봇 공학의 위치 및 거리 측정

• 선을 따라가는 로봇과 AGV 내비게이션

• 바코드 스캐너 및 QR 코드 리더기

• 자동문 및 엘리베이터 시스템

• 연기 및 화재 감지 시스템

• 광도 측정(주변광 감지)

• 산소포화도측정기 등 의료기기

• 스마트폰의 근접 감지

• 광통신 시스템(광섬유)

• 그리고 더 많은 것.

광센서의 장점과 단점

광학 센서 VS.적외선 센서

결론

광학 센서의 작동 원리, 광원, 다양한 센서 유형을 이해하면 특정 요구 사항에 가장 적합한 솔루션을 선택할 수 있습니다.Arduino와 같은 회로 및 플랫폼과 광학 센서를 통합하면 자동화 및 제어 시스템에서 기능이 더욱 확장됩니다.정밀도, 속도 및 다용도성이라는 장점으로 인해 산업, 소비자 및 의료 응용 분야에서 매우 가치가 높습니다.

자주 묻는 질문 [FAQ]

1. 내 프로젝트에 적합한 광학 센서를 선택하는 방법은 무엇입니까?

거리, 물체 유형, 환경 및 필요한 정확도를 기준으로 선택하십시오.장거리의 경우 투과형 빔을 사용하십시오.간단한 설정을 위해서는 확산을 사용하세요.정확성을 위해서는 레이저 센서를 사용하세요.

2. 광학 센서가 투명한 물체를 감지할 수 있나요?

예, 하지만 표준 센서는 어려움을 겪을 수 있습니다.편광 역반사 또는 레이저 센서와 같은 특수 센서는 유리나 플라스틱과 같은 투명한 물질을 감지하는 데 더 적합합니다.

3. 광학 센서의 정확도에 영향을 미치는 요소는 무엇입니까?

정확도는 정렬, 주변광, 물체 반사율, 거리, 먼지나 연기와 같은 환경 조건에 따라 달라집니다.

4. 광학 센서는 주변광의 영향을 받나요?

예, 강한 주변광이 감지를 방해할 수 있습니다.많은 센서에는 이러한 효과를 줄이기 위한 필터나 변조 기술이 포함되어 있습니다.

5. 광학 센서의 일반적인 감지 범위는 무엇입니까?

종류에 따라 다릅니다.직접반사형 센서는 범위가 짧은 반면, 투과형 및 레이저 센서는 수 미터 이상의 물체를 감지할 수 있습니다.

6. 광학 센서는 어두운 환경에서도 작동할 수 있나요?

예, 자체 광원(LED 또는 레이저)을 생성하므로 완전한 어둠 속에서도 효과적으로 작동합니다.

7. 광학 센서는 빠르게 움직이는 물체를 어떻게 처리합니까?

광학 센서는 응답 시간이 매우 빠르기 때문에 산업 및 자동화 시스템에서 고속 물체를 정확하게 감지할 수 있습니다.
