PWM 대 MPPT 태양광 충전 컨트롤러: 어느 것이 더 낫습니까?

태양광 충전 컨트롤러는 태양광 패널과 배터리 사이에 사용되는 중요한 장치입니다.주요 임무는 배터리에 전력이 흐르는 방식을 제어하여 배터리가 안전하게 충전되고 과충전, 과열 또는 손상되지 않도록 하는 것입니다.충전 컨트롤러가 없으면 태양광 패널은 배터리에 불안정한 전압을 보내 배터리 수명을 단축하거나 시스템 문제를 일으킬 수 있습니다.태양광 충전 컨트롤러를 선택할 때 일반적인 두 가지 옵션은 PWM과 MPPT입니다.이 기사에서는 PWM 및 MPPT 태양광 충전 컨트롤러의 작동 방식, 실제 애플리케이션에서의 비교 방법, 다양한 태양광 시스템 크기 및 요구 사항에 더 적합한 컨트롤러를 설명합니다.

카탈로그

MPPT 태양광 충전 컨트롤러

MPPT(Maximum Power Point Tracking) 태양광 충전 컨트롤러는 태양광 패널에서 배터리로 전달되는 전력을 최대화하는 고급 컨트롤러입니다.DC-DC 컨버터를 사용하여 태양광 패널 출력을 최적화하고 초과 전압을 추가 충전 전류로 변환하여 효율성을 높이고 배터리 충전 속도를 높입니다.

PWM 태양광 충전 컨트롤러

PWM(Pulse Width Modulation) 태양광 충전 컨트롤러는 태양광 패널과 배터리 사이의 연결을 조정하여 배터리 충전을 제어하는 기본적인 태양광 충전 레귤레이터입니다.태양광 패널 전압을 배터리 전압과 직접 일치시켜 MPPT 기술보다 더 간단하고 저렴하지만 효율성은 떨어집니다.

MPPT 및 PWM 태양광 충전 컨트롤러는 어떻게 작동합니까?

MPPT 태양광 충전 컨트롤러의 작동 방식

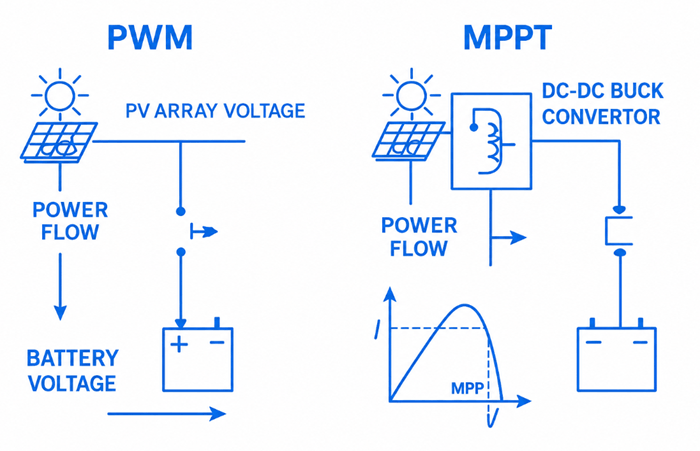

이미지는 PWM과 MPPT 태양광 충전 컨트롤러 간의 주요 작동 차이점을 보여줍니다.MPPT 측면에서 컨트롤러에는 DC-DC 벅 컨버터가 포함되어 있으며 패널이 가능한 최고 전력 출력을 생성할 수 있는 지점인 태양광 패널의 최대 전력 지점(MPP)을 지속적으로 추적합니다.

PWM 컨트롤러와 달리 MPPT 컨트롤러는 태양광 패널 전압을 배터리 전압과 직접 일치시키도록 강제하지 않습니다.대신 컨트롤러는 초과 태양광 전압을 추가 충전 전류로 지능적으로 변환합니다.이를 통해 배터리는 동일한 태양광 패널에서 더 많은 사용 가능한 전력을 받을 수 있습니다.

예를 들어, 태양광 패널은 12V 배터리 시스템을 충전하는 동안 36V를 생산할 수 있습니다.MPPT 컨트롤러는 추가 전압을 낭비하는 대신 내부 DC-DC 컨버터를 사용하여 이를 더 높은 충전 전류로 변환합니다.이러한 전압 변환 프로세스로 인해 MPPT 시스템은 PWM 시스템보다 배터리를 더 빠르게 충전하고 더 많은 태양 에너지를 수확할 수 있습니다.

이미지에 표시된 것처럼 MPPT 컨트롤러는 태양광 패널 전력 곡선을 추적하여 최대 전력 지점을 찾습니다.컨트롤러는 햇빛 강도, 온도 및 기상 조건 변화에 따라 하루 종일 작동을 자동으로 조정합니다.이러한 동적 추적은 흐린 날씨, 아침 햇빛 또는 추운 기온에서도 높은 충전 효율을 유지하는 데 도움이 됩니다.

PWM 기술과 비교하여 MPPT 컨트롤러는 더욱 발전되고 효율적이며 최대 태양 에너지 생산과 빠른 배터리 충전 성능을 원하는 사용자에게 더 적합합니다.

PWM 태양광 충전 컨트롤러의 작동 방식

PWM 태양광 충전 컨트롤러는 MPPT 시스템과 다르게 작동합니다.PWM 컨트롤러에서는 태양광 패널이 배터리에 더 직접적으로 연결되므로 패널 전압이 패널의 실제 최대 전력 지점 대신 배터리 전압에 가깝게 작동하게 됩니다.

PWM은 펄스 폭 변조(Pulse Width Modulation)의 약어로, 배터리 충전을 안전하게 조절하기 위해 컨트롤러가 충전 연결을 빠르게 켜고 끄는 것을 의미합니다.충전 중에 컨트롤러는 펄스 폭을 조정하여 과충전을 방지하면서 배터리에 전달되는 평균 충전 전류를 제어합니다.

다이어그램에 표시된 것처럼 PWM 컨트롤러에는 MPPT 시스템과 같은 DC-DC 변환기가 포함되어 있지 않습니다.이로 인해 과도한 태양광 패널 전압을 추가 충전 전류로 변환할 수 없습니다.예를 들어, 18V 태양광 패널이 12V 배터리를 충전하는 경우 사용 가능한 전압 중 일부는 사실상 사용되지 않습니다.이것이 바로 PWM 시스템이 일반적으로 MPPT 시스템에 비해 충전 효율이 낮은 이유입니다.

PWM 컨트롤러는 태양광 패널 전압이 배터리 전압과 거의 일치할 때 가장 잘 작동합니다.소규모 태양광 시스템에서는 이 간단한 충전 방법을 통해 여전히 안정적이고 신뢰할 수 있는 작동을 제공할 수 있습니다.많은 휴대용 태양광 키트, 소형 RV 시스템, 정원 조명 시스템 및 기본 독립형 설정에서는 저렴하고 설치가 쉬우며 내부 설계가 더 간단하기 때문에 PWM 컨트롤러를 사용합니다.

PWM 컨트롤러는 전반적으로 효율성이 떨어지지만 태양광 시스템이 더 작고 예산이 제한된 사용자에게는 여전히 실용적인 옵션입니다.그러나 MPPT에 비해 PWM 시스템은 일반적으로 추운 날씨, 저조도 조건 또는 고전압 태양광 패널을 사용할 때 더 적은 태양 에너지를 수확합니다.

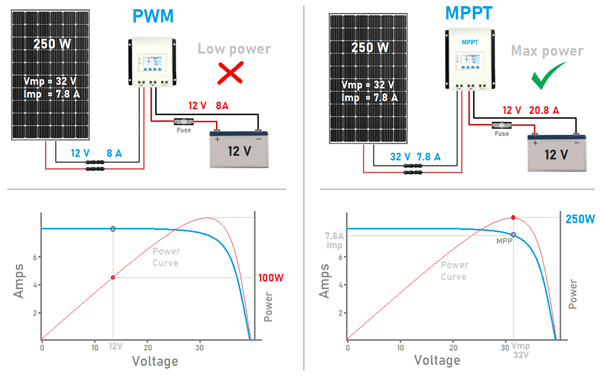

배터리 충전 성능 비교

MPPT 컨트롤러는 동일한 태양광 패널 설정에서 더 많은 사용 가능한 충전 전류를 제공할 수 있기 때문에 일반적으로 배터리를 더 빠르게 충전합니다.이는 낮 동안 햇빛이 변하거나 태양광 패널 전압이 배터리 전압보다 높을 때 특히 두드러집니다.PWM 컨트롤러는 여전히 배터리를 안전하게 충전할 수 있지만 추가 패널 전압을 완전히 사용할 수 없기 때문에 일반적으로 충전 속도가 더 낮습니다.

배터리 유형 호환성을 위해 컨트롤러가 올바른 충전 프로필을 지원하는 한 PWM 및 MPPT 컨트롤러는 모두 납산, AGM, 젤 및 리튬 배터리와 함께 작동할 수 있습니다.그러나 MPPT 컨트롤러는 일반적으로 더 조정 가능한 충전 설정, 더 나은 모니터링 및 더 높은 충전 효율성을 제공하기 때문에 리튬 배터리 시스템에 더 나은 선택인 경우가 많습니다.PWM 컨트롤러는 시스템 크기가 작고 충전 수요가 높지 않은 단순한 납산 또는 AGM 배터리 설정에 더 적합합니다.

실제 조건에서 MPPT는 햇빛이 약하거나 온도가 낮거나 태양광 어레이가 배터리에 필요한 것보다 더 많은 전압을 생산할 때 더 잘 작동합니다.PWM은 소규모 시스템에 적합하지만 MPPT는 더 빠른 복구, 더 나은 에너지 수확 및 하루 종일 향상된 배터리 사용을 원하는 사용자에게 보다 일관된 충전 성능을 제공합니다.

태양광 패널 호환성 차이점

PWM 컨트롤러는 태양광 패널 전압이 배터리 전압에 가까워야 합니다.예를 들어, 일반적인 12V 태양광 패널은 12V 배터리 시스템과 잘 작동합니다.패널 전압이 배터리 전압보다 훨씬 높으면 PWM 컨트롤러가 추가 전압을 유용한 충전 전류로 적절하게 변환할 수 없으므로 사용 가능한 태양광 전력의 일부가 낭비됩니다.

MPPT 컨트롤러는 고전압 태양광 패널과 함께 작동하고 추가 전압을 사용 가능한 배터리 충전 전력으로 변환할 수 있기 때문에 더욱 유연합니다.따라서 MPPT는 대형 태양광 어레이, 직렬 연결 패널 및 패널이 배터리 뱅크에서 멀리 설치되는 시스템에 더 적합합니다.

케이블 거리가 긴 경우 MPPT는 고전압 패널 배선이 전류 흐름을 줄이고 케이블 전력 손실을 낮출 수 있다는 이점이 있습니다.PWM은 소형 RV 키트, 휴대용 태양광 충전기 및 기본 독립형 조명 시스템과 같이 배선이 짧은 소형 정합 전압 시스템에 여전히 실용적인 선택입니다.

다양한 태양계 크기에 대한 PWM 및 MPPT

태양광 시스템 크기	PWM 태양광 충전 컨트롤러	MPPT 태양광 충전 컨트롤러	추천 선택
소규모 시스템 (50W~200W)	저렴한 비용, 단순함 설치, 기본 조명, 소형 배터리 충전 등에 적합 휴대용 태양열 키트	더 높음 효율성은 높지만 전체 소규모 시스템 설정보다 비용이 더 많이 들 수 있습니다.	PWM은 일반적으로 예산 친화적인 소규모 시스템에 더욱 실용적입니다.
중형 시스템 (200W~800W)	기본 작업 설정은 가능하지만 기상 조건 변화에 따라 눈에 띄는 태양광 발전이 손실될 수 있습니다.	더 나은 에너지 수확, 충전 속도 향상, 하루 종일 효율성 향상	MPPT는 일반적으로 더 나은 장기적 선택
대형 시스템 (800W~2000W)	효율성 저하 시스템 크기가 커질수록 더욱 눈에 띄게 됩니다.	크게 더 나은 충전 성능 및 태양 에너지 활용	MPPT는 강력하다 추천
대형 독립형 시스템(2000W+)	보통은 그렇지 않다 효율성 제한 및 전압 제한으로 인해 이상적	지원 고전압 어레이, 직렬 배선 및 긴 케이블 거리를 효율적으로	MPPT는 선호하는 솔루션
RV 및 캠핑카 태양광 시스템	소규모에 적합 저전력 RV 시스템	더 나은 리튬 배터리와 여러 가전제품을 갖춘 대형 RV 시스템	에 따라 다름 시스템 크기 및 전력 수요
홈 백업 태양광 시스템	적합 소규모 비상 백업 시스템용	더 나은 배터리 일상적인 사용을 위한 충전 제어 및 더 높은 에너지 수확량	MPPT는 추천
고전압 태양광 패널 시스템	제한적 패널 전압이 배터리 전압과 밀접하게 일치해야 하기 때문에 호환성이 있습니다.	다음을 위해 설계됨 고전압 태양광 패널 및 유연한 패널 구성	MPPT는 더 나은 옵션
예산 DIY 태양광 프로젝트	매우 저렴한 그리고 초보자도 쉽게	더 높은 선불금 비용은 더 높지만 효율성은 더 좋음	저가형 PWM 프로젝트, 장기 성과를 위한 MPPT

PWM과 MPPT 사용 사례 및 애플리케이션

PWM 태양광 충전 컨트롤러 사용 사례

사례 1: 소형 RV 태양광 시스템

PWM 컨트롤러는 단일 12V 태양광 패널과 납산 배터리를 갖춘 소형 RV 시스템에 일반적으로 사용됩니다.조명, 휴대폰 충전, 소형 가전제품을 저렴하고 안정적으로 충전할 수 있습니다.

사례 2: 태양광 정원 조명

PWM 컨트롤러는 간단하고 저렴하며 저전력 애플리케이션에 적합하기 때문에 태양광 정원 조명 및 소형 실외 조명 시스템에 널리 사용됩니다.

사례 3: DIY 독립형 캐빈 설치

기본 조명과 짧은 케이블 거리를 갖춘 소형 독립형 캐빈은 태양광 패널 전압이 배터리 전압과 일치할 때 PWM 컨트롤러를 효과적으로 사용할 수 있습니다.

MPPT 태양광 충전 컨트롤러 사용 사례

사례 1: 가정용 태양광 백업 시스템

MPPT 컨트롤러는 하루 종일 더 빠른 충전, 더 나은 효율성 및 향상된 에너지 수확을 제공하므로 주거용 배터리 백업 시스템에 이상적입니다.

사례 2: 대형 RV 또는 캠핑카 태양광 설치

여러 개의 태양광 패널, 리튬 배터리, 냉장고 및 인버터를 갖춘 대형 RV 시스템은 더 높은 전력 수요를 보다 효율적으로 처리할 수 있기 때문에 MPPT 기술의 이점을 누릴 수 있습니다.

사례 3: 장거리 태양광 패널 설치

MPPT 컨트롤러는 태양광 패널이 배터리 뱅크에서 멀리 설치될 때 일반적으로 사용됩니다.패널 전압이 높을수록 케이블 전력 손실이 줄어들고 전반적인 시스템 효율성이 향상됩니다.

PWM과 MPPT: 어느 것이 귀하의 요구에 더 적합합니까?

PWM과 MPPT 중에서 선택하는 것은 귀하의 상황에 따라 다릅니다. 시스템 크기, 예산, 배터리 유형, 패널 전압 및 에너지 수요.PWM은 작고 단순하며 저렴한 태양광 시스템에 더 적합한 반면, MPPT는 더 높은 효율성과 더 강력한 충전 성능이 필요한 대규모 시스템에 더 좋습니다.태양광 조명, 소형 캐빈 또는 기본 독립형 시스템과 같은 소규모 설정의 경우 PWM으로 충분할 수 있습니다.태양광 패널 전압이 배터리 전압과 거의 일치할 때 더 저렴하고 사용하기 쉬우며 신뢰할 수 있습니다.

대규모 시스템의 경우 일반적으로 MPPT가 더 나은 선택입니다.추가 패널 전압을 유용한 충전 전류로 변환하여 더 많은 사용 가능한 전력을 생산하는 데 도움이 됩니다.이는 가정, 대형 배터리 뱅크, 리튬 배터리 및 햇빛이 변하는 지역에 유용합니다.예산도 중요합니다.초기 비용을 최소화하려면 PWM이 좋은 선택입니다.MPPT는 비용이 더 많이 들지만 시스템에 더 나은 에너지 수확, 더 긴 케이블 길이 또는 더 높은 전압의 태양광 패널이 필요한 경우 그만한 가치가 있습니다.

배터리 유형도 고려해야 합니다.납산 배터리는 PWM과 MPPT 모두에서 작동할 수 있지만, 리튬 배터리는 보다 정확한 충전 제어가 필요하기 때문에 일반적으로 MPPT에서 더 많은 이점을 얻습니다.날씨와 햇빛 조건도 고려해야 합니다.해당 지역의 햇빛이 안정적이고 전력 수요가 낮다면 PWM이 잘 작동할 수 있습니다.구름, 그늘 또는 날씨로 인해 햇빛이 자주 변하는 경우 MPPT는 더 잘 조정되고 더 많은 에너지를 수집할 수 있습니다.

태양광 충전 컨트롤러를 선택할 때의 실수

공통 실수	왜? 그것은 문제이다	가능 결과
선택 가격만을 기준으로 하는 컨트롤러	저렴한 컨트롤러의 효율성이 낮거나 보호 기능이 약하거나 신뢰할 수 없을 수 있습니다. 성능	축소된 시스템 신뢰성 및 부품 수명 단축
PWM 사용 고전압 태양광 패널을 갖춘 컨트롤러	PWM 컨트롤러 과잉 패널 전압을 효율적으로 사용할 수 없음	낮은 충전 효율성과 낭비되는 태양에너지
구매 소형 컨트롤러	컨트롤러 태양광 패널 전류를 안전하게 처리하지 못할 수 있음	과열, 종료 또는 컨트롤러 손상
배터리 무시 유형 호환성	다른 배터리에는 다른 충전 프로필이 필요합니다	충전 불량 성능 또는 배터리 손상
가짜를 사용하거나 저품질 MPPT 컨트롤러	일부 저가 제품에는 MPPT라고 표시되어 있지만 실제로는 PWM 기술을 사용합니다.	효율성 저하 시스템 성능이 좋지 않음
잘못된 태양광 패널 전압 매칭	컨트롤러 충전 전압을 제대로 조절하지 못할 수 있습니다.	충전 중 불안정성 또는 에너지 수확량 감소
케이블 무시 거리와 전압 강하	긴 케이블 길이 충전 효율이 저하될 수 있습니다	전력 손실 및 느린 배터리 충전
PWM 선택 대형 태양광 시스템	PWM 효율 더 큰 시스템에서는 손실이 더 눈에 띄게 됩니다.	더 낮은 합계 에너지 생산
확인하지 않음 보호 기능	누락 보호는 시스템 위험을 증가시킵니다.	가능한 배터리 과충전, 과열 또는 단락 손상
계획을 세우지 못함 향후 확장을 위해	컨트롤러 나중에 추가 태양광 패널을 지원하지 않을 수 있음	추가 업그레이드 비용 또는 전체 컨트롤러 교체

결론

PWM 및 MPPT 태양광 충전 컨트롤러는 모두 태양광 배터리 시스템을 안전하고 안정적으로 유지하는 데 도움이 되지만 동일한 상황에 적합하지는 않습니다.일반적으로 시스템이 작고 예산 중심이라면 PWM을 선택하고, 더 나은 태양 에너지 수확량과 더 강력한 전체 충전 성능을 원한다면 MPPT를 선택하십시오.

자주 묻는 질문 [FAQ]

1. MPPT 태양광 충전 컨트롤러가 일반적으로 PWM 컨트롤러보다 더 많은 사용 가능한 태양광 전력을 생산하는 이유는 무엇입니까?

MPPT 컨트롤러는 과도한 태양광 패널 전압을 추가 충전 전류로 변환하여 더 많은 태양 에너지가 배터리에 도달할 수 있도록 합니다.PWM 컨트롤러는 추가 패널 전압을 완전히 사용할 수 없으므로 효율성이 낮아집니다.

2. MPPT가 리튬 배터리 시스템에 더 적합한 이유는 무엇입니까?

MPPT 컨트롤러는 일반적으로 리튬 배터리 충전 성능과 수명을 향상시키는 데 도움이 되는 더 나은 충전 제어, 더 높은 효율성 및 조정 가능한 충전 설정을 제공합니다.

3. 태양광 패널 전압은 PWM 컨트롤러 성능에 어떤 영향을 미치나요?

PWM 컨트롤러는 태양광 패널 전압이 배터리 전압과 거의 일치할 때 가장 잘 작동합니다.패널 전압이 높을수록 전력이 사용되지 않고 충전 효율이 낮아질 수 있습니다.

4. 대형 독립형 태양광 시스템에서 MPPT 컨트롤러가 일반적으로 사용되는 이유는 무엇입니까?

MPPT 컨트롤러는 고전압 태양광 어레이와 긴 케이블 거리를 효율적으로 처리하여 전반적인 충전 성능을 향상시키고 전력 손실을 줄이는 데 도움이 됩니다.

5. 흐리거나 추운 날씨에 PWM 및 MPPT 컨트롤러는 어떻게 다르게 작동합니까?

MPPT 컨트롤러는 날씨 변화에 자동으로 조정되며 흐리거나 추운 날씨에 더 많은 에너지를 수확할 수 있습니다.PWM 컨트롤러는 추가 패널 전압을 완전히 활용할 수 없습니다.

6. 가짜 MPPT 컨트롤러가 태양광 시스템에서 문제가 될 수 있는 이유는 무엇입니까?

가짜 MPPT 컨트롤러는 실제로 내부적으로 PWM 기술을 사용하여 효율성이 낮아지고 충전 속도가 느려지며 태양광 성능이 저하될 수 있습니다.

7. MPPT 태양광 시스템에서 케이블 거리가 더 중요한 이유는 무엇입니까?

MPPT 시스템은 더 높은 패널 전압을 사용하므로 전류 흐름을 낮추고 긴 케이블의 전력 손실을 줄입니다.

8. 소형 RV 및 캠핑 시스템에는 어떤 유형의 태양광 충전 컨트롤러가 더 적합합니까?

PWM 컨트롤러는 저렴하고 단순하기 때문에 일반적으로 소형 RV 및 캠핑 시스템에 충분합니다.대규모 시스템은 MPPT 기술의 이점을 더 많이 누리는 경우가 많습니다.

9. 더 큰 태양광 시스템에서 PWM과 MPPT 사이의 효율성 차이가 더 큰 이유는 무엇입니까?

대형 PWM 시스템에서는 효율성 손실이 더욱 두드러지는 반면, MPPT 컨트롤러는 전압 변환을 통해 더 많은 사용 가능한 태양 에너지를 복구합니다.

10. 태양광 충전 컨트롤러를 선택하기 전에 사용자가 확인해야 할 사항은 무엇입니까?

전압 정격, 전류 용량, 배터리 호환성, 보호 기능 및 컨트롤러가 태양계 크기에 맞는지 확인해야 합니다.
