금속 산화물 Varistors 이해 성능, 작동 및 구조 이해

섬세한 전자 제품에 둘러싸여 갑작스런 전압 스파이크에 노출되어 보호 방법을 궁금해한다고 상상해보십시오.그곳에서 금속 산화물 바리스터 (MOVS)가 시작됩니다.이 구성 요소는 전원 공급 장치 회로에서 조용한 보호기 역할을하며 유해한 전기 서지로부터 민감한 장치를 보호합니다.그러나 이러한 예측할 수없는 스파이크를 다루는 데있어 Mov가 정확히 효과적으로 만드는 것은 무엇입니까?응용 프로그램에 적합한 것을 선택할 때 어떻게 작동하고 어떤 기술적 세부 사항을 이해해야합니까?이 기사에서는 Movs의 중요성을 탐구하고, 구조와 현대 전자 장치를 보호하는 데있어 그들의 역할을 이해하는 데 도움이되는 사양과 사양을 탐구 할 것입니다.Movs의 세계로 뛰어 들어 오늘날의 고전압 환경에서 가치가있는 이유를 밝혀 봅시다.

목록

금속 산화물 바리스터의 기본 (Mov)

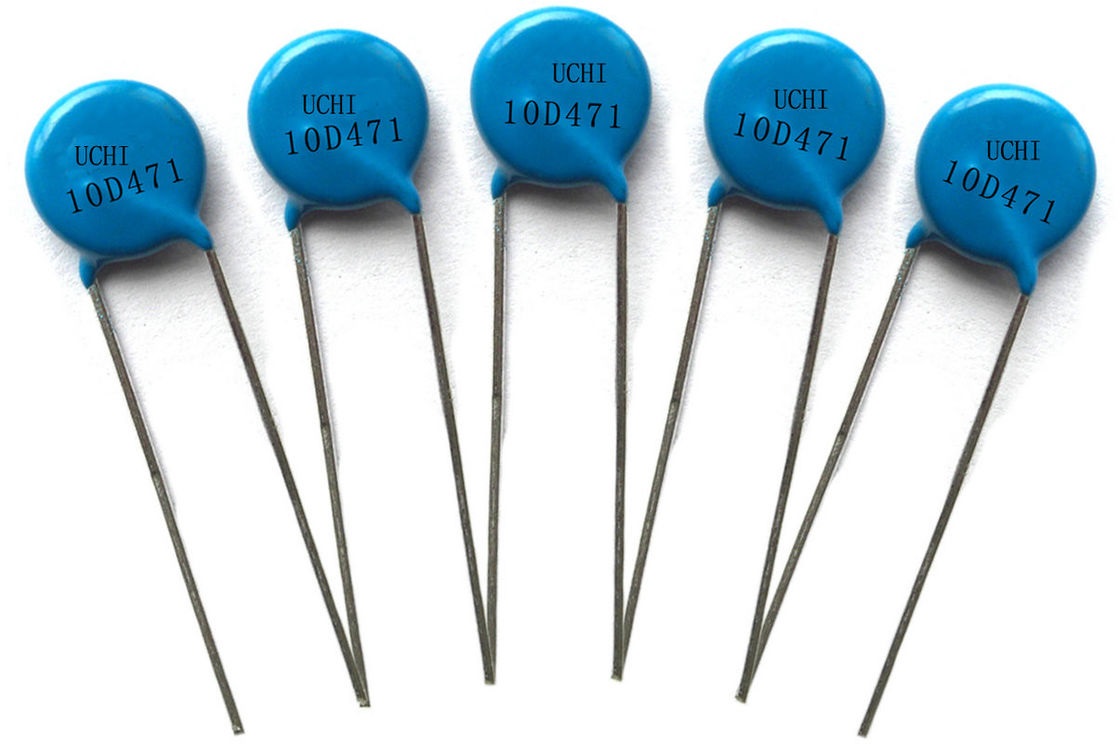

금속 산화물 바리스터 (MOV)는 일반적으로 전원 공급 장치 회로의 AC 입력 측면에서 발견되는 원형 성분, 종종 파란색 또는 주황색입니다.이 장치는 가변 저항으로 작동하여 적용된 전압의 변화에 ​​대한 저항을 변경합니다.Movs가 고전류에 노출되면 어떻게됩니까?그들의 저항은 단락과 마찬가지로 작동하여 크게 감소합니다.이러한 구성 요소는 종종 퓨즈와 짝을 이루어 전자 회로가 잠재적으로 손상된 전압 스파이크로부터 보호합니다.

이동 기술 사양

올바른 바리스터를 선택하려면 여러 가지 정교한 매개 변수에 대한 포괄적 인 이해가 필요하며, 각각의 고유 한 방식으로 특정 응용 프로그램에 대한 장치의 적절성에 영향을 미칩니다.

클램핑 전압 : 클램핑 전압은 금속 산화물 바리스터 (MOV)가 눈에 띄게 전환되기 시작하는 임계 값이며, 추가 전압 상승을 제어합니다.이 파라미터는 과도 전압 스파이크에 대한 보호 측정으로 사용되며 민감한 전자 구성 요소를 보호하는 데 이상적입니다.

정격 전압 : 정격 전압은 AC 또는 DC 애플리케이션에서 이동이 안전하게 처리 할 수있는 최대 전압을 나타냅니다.장치의 작동 전압과 정격 전압 사이의 안전한 마진을 보장하면 변동과 과도 조건을 수용 할 수 있습니다.이 마진은 버퍼 역할을하며 과열을 멈추고 잠재적 인 고장을 겪습니다.

응답 시간 : 응답 시간은 전압 펄스가 적용된 후 이동을 시작하는 데 필요한 간격입니다.이 특성은 오작동이나 손상을 피하기 위해 과도에 대한 신속한 응답이 필요한 빠른 전환 회로에서 이상적입니다.테스트 및 경험은 종종 최적화 된 응답 시간으로 이동하면 고속 전자 장치에 대한 더 나은 보호를 제공합니다.

정전 용량: MOV는 일반적으로 상대적으로 높은 커패시턴스를 가지며, 특히 고주파 응용 분야에서 전체 회로 성능에 영향을 미칩니다.표준 범위는 100에서 1000 pf 사이입니다.그러나, 신호 무결성 및 고주파수 연산과의 간섭을 최소화하기 위해 저 캡틴 성 변이체를 이용할 수있다.이러한 변형은 신호 품질 유지가 필요한 고급 전자 시스템에 적합합니다.

대기 전류 : 대기 전류는 클램핑 전압 임계 값 아래에서 작동 할 때 이동에 의해 그려진 최소 전류입니다.MOVS에서 낮은 대기 전류를 선호하면 에너지 효율을 향상시키고 전력 소비를 줄이며 배터리 운영 또는 에너지에 민감한 장치에 유리합니다.대기 전류에 대한 다양한 MOV를 테스트하면 다양한 응용 프로그램에서 장기적인 운영 효율성을 보장하기위한 적합성에 대한 통찰력이 제공됩니다.

금속 산화물 바리스터는 어떻게 작동합니까?

표준 작동 조건 하에서, 금속 산화물 바리스터 (MOV)는 높은 전기 저항성과 최소 전류 드로우를 나타내며, 전형적인 전압 시나리오 동안 이동이 크게 수동적으로 유지되도록합니다.이 수동 상태를 유지함으로써, 움직임의 수명은 보존되고 회로의 무결성은 끊임없는 상태로 남아 있습니다.

갑작스런 전압 스파이크가 발생하면 상황이 인상적으로 변합니다.전압은 MOV의 미리 정해진 클램핑 값을 능가하여 높은 저항에서 저항이 낮은 저항으로 이동합니다.이 메커니즘은 어떻게 작동합니까?본질적으로, MOV는 스파이크에서 과도한 전기 에너지를 흡수하고 소산하여 더 높은 전류를 수행하여 연결된 장치를 잠재적 손상으로부터 효과적으로 차폐합니다.

짧은 일시적 전압 스파이크를 완화시키는 데 Movs가 인상적이지만 지속적인 급증에 맞서 싸우고 있습니다.고전압 조건에 지속적으로 노출되면 이동의 분해가 가속화됩니다.이는 각 과도 이벤트가 클램핑 전압을 약간 낮추기 때문에 성능이 점차 감소합니다.결국, 움직임은 실패 할 수 있습니다.이러한 발생은 스파이크가 빈번한 전력 시스템에서 일반적인 도전으로 정기적으로 모니터링 및 유지 보수가 필요합니다.

금속 산화물 바리스터 물리적 구조

Movs는 주로 산화 아연으로 만들어졌으며, 이는 재료 조성의 대략 90%를 구성합니다.코발트, 망간 및 비스무트와 같은 다른 금속 산화물도 혼합물에 포함됩니다.이 금속 산화물은 전극으로서 작용하는 금속 플레이트 사이에 세 심하게 배열된다.

다양한 요구에 맞게 이동하기 위해 여러 구성을 사용할 수 있습니다.일반적인 형태는 다음과 같습니다.

• 디스크

• 축 방향 리드

• 블록

• 나사 터미널

• 방사형 리드

금속 산화물 바리스터의 커패시턴스

금속 산화물 바리스터 (MOVS)는 2 개의 금속 전극 사이에 형성되는 유전체 배지로 인한 용량 성 특성을 나타낸다.이 유전체 매체는 직류 (DC) 및 교대 전류 (AC) 회로에서 이동의 전체 동작에 큰 영향을 미칩니다.구체적으로, 반도체 바리스터의 커패시턴스는 주로 두 가지 물리적 파라미터, 즉 표면적과 두께에 의해 결정된다.

DC 회로의 커패시턴스

DC 회로에서, 적용된 전압이 장치의 클램핑 지점을 초과 할 때까지 이동의 커패시턴스는 일관되게 안정적으로 유지됩니다.이 임계 값을 넘어서는 어떻게됩니까?이 임계 값 미만의 전압에서 이동은 고정 된 커패시터로 효과적으로 작동합니다.이 불변성은 서지 보호와 관련된 시나리오에서 중요하며, 바라스터는 서지 이벤트가 상당한 전압 스파이크를 초래할 때까지 커패시턴스를 유지합니다.폭풍우가 치는 밤에 대해 생각해 보면이 안정성의 중요한 역할은 훨씬 더 유형이됩니다.

AC 회로의 커패시턴스

대조적으로, MOV의 용량 성 특성은 AC 회로에서 더 역동적 인 역할을합니다.여기서, 커패시턴스는 회로의 전체 임피던스에 영향을 미치는 반응성 성분을 도입합니다.고려해야 할 주요 측면은 AC 신호 주파수와 결합 된이 커패시턴스가 누출 전류에 어떻게 영향을 미치는지입니다.회로의 작동 주파수가 상승함에 따라 MOV의 용량 성 반응물이 감소하여 누출 전류가 증가합니다.관계는 용량 성 리액턴스에 대한 공식에 의해 정량화됩니다.

여기서 "F"는 주파수를 나타내고 "C"는 커패시턴스를 나타냅니다.이 역 관계는 ​​더 높은 주파수가 더 낮은 리액턴스를 초래하여 누출 전류를 증가 시킨다는 것을 의미합니다.

자주 묻는 질문 [FAQ]

1. 금속 산화물 바리스터는 무엇을합니까?

MOVS (Metal Oxide Varistors)는 과전압 조건으로부터 민감한 전자 회로를 보호하는 작업을 수행합니다.이들은 연속 제너 다이오드와 유사하게 작용하는 전압 의존적 비선형 장치입니다.MOV의 전압이 특정 임계 값을 능가하면 갑자기 저항을 변경하여 과도한 전압을 클램핑하고 회로를 잠재적 인 피해로부터 보호합니다.

2. 금속 산화물 바리스터를 어떻게 선택합니까?

이상적인 바리스터를 선택하려면 특정 응용 프로그램의 세심한 계산과 고려가 필요합니다.처음에 에너지 소산 용량을 평가하여 회로의 예상되는 서지 에너지를 일치 시키거나 약간 초과하도록합니다.다음으로, 피크 과도 또는 서지 전류를 계산하여 Varistor의 실패없이 그러한 조건을 견딜 수있는 기능을 확인하십시오.

3. Varistor는 회로를 어떻게 보호합니까?

바리스터는 전압 레벨을 주시하고 즉시 서지에 반응하여 회로를 보호합니다.전압이 Mov의 클램핑 임계 값을 초과하면 저항을 크게 이동시켜 과도한 전류를 섬세한 구성 요소로부터 멀어지게합니다.

4. 왜 움직임이 사용 되는가?

MOV는 고전압 스파이크를 처리하는 능력으로 인해 회로에 사용됩니다.그들은 일시적인 과전압에 대한 반응으로 그들의 저항을 수정함으로써이를 달성함으로써 잉여 에너지를 흡수하고 소산시킨다.MOV 사용은 전원 공급 장치 회로, 특히 번개 폭풍 또는 그리드 스위칭 이벤트와 같은 서지에 취약한 환경에서 널리 퍼져 있습니다.

5. 멀티 미터는 금속 산화물 바리스터를 어떻게 감지합니까?

멀티 미터를 사용하여 금속 산화물 Varistor의 상태를 검사하려면 장치를 설정하여 저항을 측정하십시오.프로브를 Mov의 리드에 부착하고 저항 판독 값을 기록하십시오.불필요한 Mov는 일반적으로 Megaohms 범위에서 매우 높은 저항을 나타냅니다.저항이 100ohm 미만인 경우 일반적으로 이전 서지에 의해 이동이 손상되었으며 교체를 보증합니다.Pro Tip : 황량한 사람과 회로의 무결성과 안전을 유지하기 위해 날려 버린 움직임을 제거하십시오.정기적 인 검사는 MOV가 보호 효능을 유지하도록합니다.
