고정자 이해 : 정의, 용도 및 로터 차이

목록

고정자 개요

고정자는 전기 모터 또는 발전기의 고정 부분입니다.로터가 움직이는 동안 고정되어 있으며 전기 에너지를 움직이거나 그 반대를 변환하는 데 중요한 역할을합니다.

• 전기 모터에서 고정자에는 단단히 상처 코일이 포함되어 있습니다.전류 가이 코일을 통해 흐르면 회전 자기장이 생성됩니다.이 자기장은 로터와 상호 작용하여 회전을 유발합니다.그런 다음 회전 로터는 전원 기계, 차량 또는 기기에 필요한 힘과 토크를 생성합니다.

• 발전기에서 고정자는 다른 기능을 갖습니다.운동을 생성하는 대신 로터의 움직임에 의해 생성되는 변화하는 자기장을 포착합니다.이 상호 작용은 고정자 권선에서 전류를 유도하여 기계적 에너지를 전기 에너지로 변환합니다.

고정자의 권선은 효율성과 성능을 극대화하기 위해 신중하게 설계된 패턴으로 배열됩니다.이 설계는 전력 출력, 회전 속도 및 전기 공급 유형과 같은 요소에 따라 다릅니다.잘 최적화 된 고정자는 모터 드라이브 기계 시스템이든 전기를 생산하는 발전기에서 원활한 작동을 보장합니다.

고정자 작동

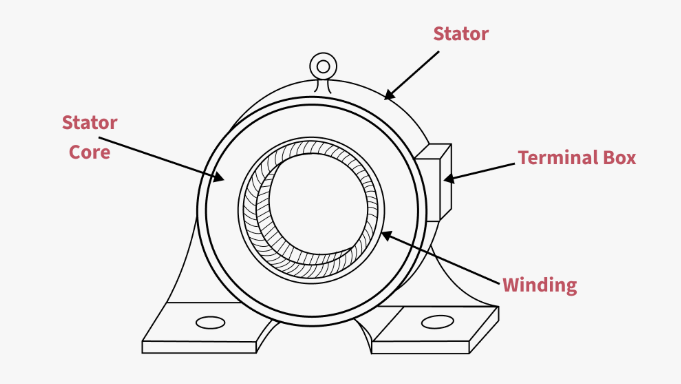

그림 2. 고정자 작동

고정자는 전기 모터의 주요 부분으로 작동에 필요한 자기장을 생성하도록 설계되었습니다.그것은 조심스럽게 배열 된 구리 권선에 싸인 적층 철 코어로 구성됩니다.코어는 원치 않는 열과 자기 저항으로 인한 에너지 손실을 줄이는 능력으로 선택된 재료 인 실리콘 스틸 시트로 만들어집니다.권선의 패턴과 배치는 모터 유형에 따라 다르며 효율성과 성능에 직접 영향을 미칩니다.

모터가 켜지면 전기가 고정자 권선을 통해 흐르면 자기장이 생성됩니다.이 필드는 로터와 상호 작용하여 회전을 회전시키는 데 필요한 힘을 만듭니다.로터가 회전함에 따라 전기 에너지는 기계적 움직임으로 변환되며기구, 도구 및 기기를 구동합니다.

이 프로세스의 효율성은 고정자 설계 및 어셈블리의 정밀도에 달려 있습니다.잘 최적화 된 고정자는 모터 성능을 향상시킬뿐만 아니라 에너지 소비를 줄이며 다양한 응용 분야에서 신뢰할 수 있고 비용 효율적인 운영을 보장하는 데 중요한 요소가됩니다.

스티어의 유형

스티커는 운동 효율, 전력 전달 및 애플리케이션 적합성에 직접적인 영향을 미치는 와인딩 단계의 수에 따라 분류됩니다.세 가지 주요 유형은입니다 단상, 3 상 및 5 상 스캔.

단상 고정자

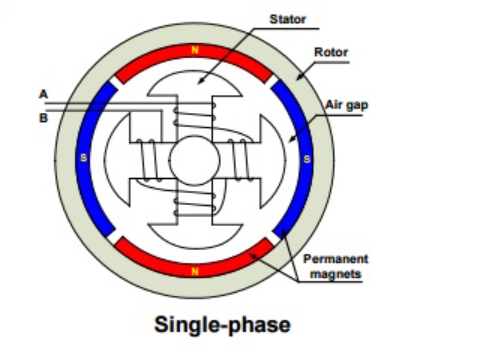

그림 3. 단일 위상 고정자

단일 위상 고정자에는 하나의 권선 세트가 있으며 일반적으로 가정용 기기 및 기본 기계를위한 작은 모터에서 사용됩니다.간단한 디자인으로 저렴하고 제조하기 쉽습니다.그러나 불균형 전원 공급 장치와 함께 작동하기 때문에 다중 상 스 캐터에 비해 더 많은 전기를 끌어 내고 더 높은 소음 수준을 생성하는 경향이 있습니다.이 디자인은 효율성과 원활한 작동이 주요 관심사가 아닌 응용 분야에 가장 적합합니다.

3 상 고정자

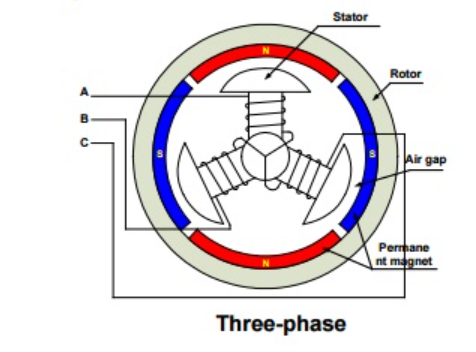

그림 4. 3 상 고정 장치

3 상 고정자는 특정 시퀀스로 연결된 3 개의 권선 세트를 함유하여 균형 잡힌 연속 회전 자기장을 생성합니다.이 설계는 효율성을 향상시키고 에너지 손실을 줄이며 과열 및 진동을 최소화합니다.3 상 통계는 산업 장비, 대규모 HVAC 시스템 및 일관된 전력 출력 및 내구성이 필요한 전기 자동차에 선호되는 선택입니다.

5 단계 고정자

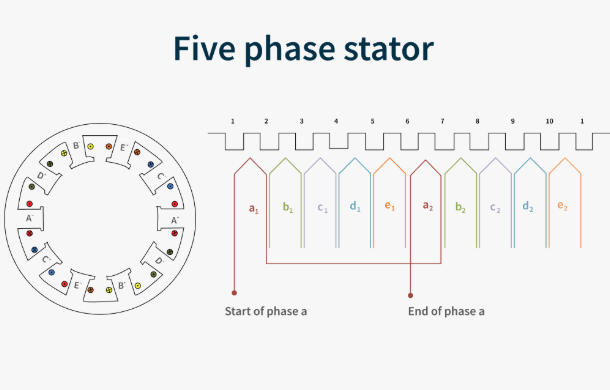

그림 5. 5 상 고정 장치

5 단계 고정자는 5 세트의 권선을 특징으로하며, 더 부드러운 전력 분포와 전기 잔물결이 감소 할 수 있습니다.이로 인해 더 조용한 작동, 토크 안정성이 향상되고 전반적인 효율이 높아집니다.이 스티커는 성능과 신뢰성이 위험한 고급 로봇 공학, 항공 우주 시스템 및 특수 제조 기계와 같은 고정밀 애플리케이션에 사용됩니다.

고정자의 응용

스티커는 광범위한 기계와 장치에 사용되므로 모터 작동에 필요한 자기장을 제공합니다.그들의 설계와 효율성은 다양한 시스템의 성능과 신뢰성에 직접적인 영향을 미칩니다.

전동 공구

그림 6. 전동 공구

전기 드릴, 톱 및 기타 전동 공구에서 고정자는 모터를 구동하는 회전 자기장을 생성합니다.이를 통해 부드럽고 제어 된 움직임과 일관된 전력 출력이 가능하여 절단, 드릴링 및 기타 작업의 정밀도를 보장합니다.잘 설계된 고정자는 과열을 방지하면서 효율성을 유지하는 데 도움이되며, 이는 무거운 하중에서 작동하는 도구에 사용됩니다.

가정 기기

그림 7. 홈 가전 제품

세탁기, 냉장고 및 팬을 포함한 많은 가정용 기기는 모터에 전력을 공급하기 위해 스토터에 의존합니다.안정적인 자기장을 생성함으로써 고정자는 부드러운 회전을 보장하여 에너지 폐기물과 노이즈를 줄입니다.이것은 기계적 변형을 최소화하여 성능을 향상시킬뿐만 아니라 기기의 수명을 연장합니다.

전기 자동차 및 운송

그림 8. 전기 자동차 및 운송

전기 자동차, 자전거 및 기타 운송 시스템은 효율적인 추진을위한 스토터에 의존합니다.고정자는 모터의 자기장 간의 상호 작용을 정확하게 관리함으로써 부드러운 가속도, 에너지 효율이 향상 및 구성 요소의 마모 감소를 가능하게합니다.고성능 전기 자동차에서 고급 고정자 설계는 전력 출력 증가와 배터리 수명이 길어집니다.

모터 줄기 고장의 원인 및 유지 보수

전기 모터의 고정자 고장은 손상된 권선, 단열 고장 또는 시간이 지남에 따라 점진적인 마모로 인해 발생할 수 있습니다.무너지지 않으면 이러한 문제는 효율성을 줄이고 에너지 소비를 증가 시키며 예상치 못한 모터 셧다운으로 이어질 수 있습니다.정기적 인 유지 보수는 고장을 방지하고 모터의 수명을 연장하는 데 유용합니다.

주요 유지 보수 관행

• 일상적인 검사: 고정자를 정기적으로 검사하면 마모 또는 손상의 초기 징후를 식별하는 데 도움이됩니다.여기에는 화상 또는 닳은 닳은 와인딩을 확인하고 부식 또는 느슨한 연결에 대한 전기 접점 검사가 포함됩니다.문제를 조기에 감지하면 비용이 많이 드는 수리 및 가동 중지 시간의 위험이 줄어 듭니다.

• 수리 및 구성 요소 교체: 안정적인 전류를 보장하기 위해 결함이 있거나 노화 된 구리 권선을 교체해야합니다.적절한 전도도를 유지하고 과열을 방지하려면 손상된 전기 접점도 수리 또는 교환해야합니다.이러한 구성 요소를 양호한 상태로 유지하면 전반적인 운동 신뢰성이 향상됩니다.

• 절연 테스트 및 유지: 와인딩 주변의 단열재는 전기 단락과 전력 손실을 방지합니다.일상적인 테스트는 실패하기 전에 절연 약화를 감지 할 수 있습니다.필요한 경우 새로운 단열재를 적용하거나 기존 재료를 업그레이드하면 모터를 전기 결함으로부터 보호하고 서비스 수명을 연장 할 수 있습니다.

고정자 테스트

고정자를 정기적으로 테스트하면 문제를 조기에 감지하여 운동 장애를 방지하고 효율적인 작동을 보장합니다.조건을 평가하기 위해 몇 가지 주요 방법을 사용할 수 있습니다.

육안 검사 및 연속성 테스트

화상, 균열 또는 닳은 단열재를 철저히 시각적으로 검사하여 시작하십시오.다음으로 멀티 미터를 사용하여 권선의 전기 연속성을 테스트하십시오.회로가 파손되거나 비정상적인 저항을 나타내는 경우 추가 검사가 필요한 손상이있을 수 있습니다.

단열 및 접지 평가

단열재의 완전성을 확인하려면 megohmmeter를 사용하여 저항을 측정하십시오.저항 판독 값은 절연 분해를 나타내며, 이는 전기 누출 또는 단락으로 이어질 수 있습니다.또한 의도하지 않은 전류 흐름과 운동 비 효율성을 유발할 수있는 접지 결함을 테스트하십시오.

전압 및 위상 균형 테스트

권선을 가로 지르는 전압을 측정하여 지정된 범위 내에 속합니다.모든 편차는 배선 문제 또는 구성 요소 열화를 제안 할 수 있습니다.또한 위상 미터를 사용하여 상 사이의 불균형을 확인하면 과열, 진동 및 효율이 감소 할 수 있습니다.

작동 조건에서로드 테스트

마지막으로, 모터를 부하로 실행하여 실제 조건에서 고정자를 테스트하십시오.이를 통해 스트레스 하에서 안정성, 효율성 및 성능을 확인하는 데 도움이됩니다.과도한 열 또는 변동 출력과 같은 불규칙성은 더 깊은 전기 또는 기계적 문제를 나타낼 수 있습니다.

고정자의 장단점

스티커는 전기 모터 및 발전기에서 역동적 인 역할을하며 특정 도전을 제시하면서 상당한 이점을 제공합니다.이러한 요소를 이해하면 효율적인 시스템을 설계하고 유지 관리하는 데 도움이됩니다.

프로

• 안정적이고 효율적인 성능: 고정자의 고정 설계는 최소한의 기계식 마모로 효율적인 에너지 변환을 가능하게합니다.움직이지 않기 때문에 회전 구성 요소에 비해 유지 보수가 적습니다.또한, 신중한 재료 선택 및 엔지니어링은 에너지 효율 향상에 기여하여 전력 손실을 줄입니다.

• 다른 응용 프로그램에 맞게 사용자 정의 할 수 있습니다: 스티커는 특정 운영 요구를 충족 시키도록 설계 될 수 있으므로 광범위한 산업에 적응할 수 있습니다.와인딩 구성 및 핵심 재료와 같은 요소를 조정하면 다양한 전력 요구 사항에 대한 성능을 최적화하여 신뢰성과 수명을 향상시킬 수 있습니다.

단점

• 고성능 시스템의 복잡성: 고급 모터 애플리케이션에서, 스티커는 종종 정확한 엔지니어링이 필요한 복잡한 설계를 특징으로합니다.이러한 복잡성은 제조 비용 증가 및 올바르게 설계되지 않은 경우 잠재적 비 효율성과 같은 문제로 이어질 수 있습니다.

• 유지 보수 및 시간이 지남에 따라 마모: 일반적으로 내구성이 뛰어나지 만, 고력 또는 연속적인 사용 시스템의 스토터는 마모 및 과열을 경험할 수 있습니다.단열 고장, 전기 불균형 및 시스템 고장을 피하려면 정기 검사 및 예방 유지 보수가 필요합니다.

고정자 대 로터 차이

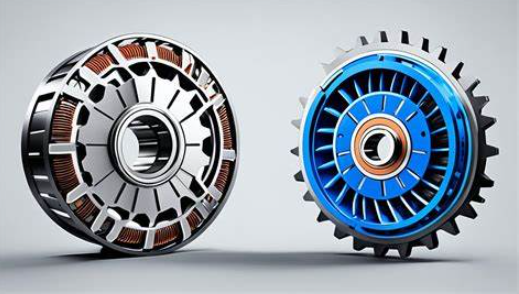

그림 9. 고정자 대 로터

전기 모터 및 발전기는 고정자와 로터의 두 가지 주요 구성 요소에 의존합니다.둘 다 에너지 전환에 필요한 역할이 필요하지만 주로 다른 방식으로 기능합니다.

고정자

고정자는 제자리에 고정되어 있으며 회전 자기장을 생성하는 핵심 구성 요소 역할을합니다.그것은 높은 전류와 전압을 처리하도록 설계된 단단히 상처를 입히고 심하게 절연 된 코일을 포함합니다.이 자기장은 모터에서 로터의 움직임을 주도하거나 발전기에서 전기 생성을 유도하는 데 유용합니다.

축차

고정자와 달리 로터는 모터 또는 발전기 내에서 자유롭게 이동하도록 설계되었습니다.고정자에 의해 생성 된 자기장에 주로 반응하기 때문에 절연 요구 사항이 낮은 권선이 더 간단합니다.전기 모터 에서이 상호 작용은 회전 운동을 생성하는 반면 발전기에서는 기계 에너지를 전기로 변환하는 데 도움이됩니다.

주요 차이점

• 움직임: 고정자는 고정 상태로 유지되는 반면 로터는 고정자의 자기장에 반응하여 회전합니다.

• 전기 복잡성 : 고정자의 와인딩은 더 복잡하고 높은 전력 하중을 관리하도록 설계된 반면 로터의 권선은 더 간단하고 움직임에 최적화되어 있습니다.

• 주요 역할: 고정자는 자기장을 생성하고 제어하는 ​​반면 로터는 그 에너지를 움직이거나 전기로 변환합니다.

결론

전기 모터 및 발전기 기술의 초석 인 고정자는 가정 기기부터 산업 기계에 이르기까지 다양한 응용 분야의 백본 역할을합니다.설계, 유형 및 운영 전략에 대한 자세한 탐구를 통해 고정자는 구성 요소 일뿐 만 아니라 성능을 향상시키고 내구성을 높이며 전기 시스템에서 에너지 사용을 최적화하는 핵심 요소라는 것이 분명해집니다.고정자의 기능, 유지 보수 요구 및 로터와의 관계를 이해하면 시스템 설계가 향상 될뿐만 아니라 잠재적 인 고장을 예측하고 전기 모터 및 발전기의 수명을 확장 할 수 있습니다.전기 설계의 지속적인 발전과 도전으로 고정자는 혁신의 최전선에 남아 전자 기계 응용의 미래를 주도합니다.
