USB 란 무엇입니까?USB 기술에 대한 완전한 가이드

USB 기술은 컴퓨터와 다양한 장치 간의 안정적인 통신을 가능하게 합니다.키보드 및 마우스와 같은 간단한 주변 장치부터 고성능 스토리지 및 디스플레이 시스템에 이르기까지 USB는 데이터 전송, 전원 공급 및 장치 제어를 처리하는 표준화된 방법을 제공합니다.이 기사에서는 USB 소프트웨어 구조, 하드웨어 아키텍처, USB 표준의 발전, 커넥터 유형 및 요구 사항에 적합한 USB 유형을 선택하는 방법에 대해 설명합니다.

카탈로그

USB 소프트웨어 구조 이해

USB 소프트웨어 구조는 컴퓨터와 연결된 장치 간의 통신을 관리하는 호스트 제어 시스템을 중심으로 구축되었습니다.USB 장치는 독립적인 장치로 작동하는 대신 각 수준이 특정 역할을 갖는 계층형 소프트웨어 아키텍처에 의존합니다.이 설계를 통해 안정적인 데이터 전송, 효율적인 전력 제어, 하드웨어와 애플리케이션 간의 원활한 상호 작용이 가능합니다.

버스 인터페이스 레이어

USB 시스템의 기초에는 물리적 하드웨어를 더 높은 수준의 소프트웨어 작동과 연결하는 버스 인터페이스 계층이 있습니다.이 계층은 USB 연결의 전기 신호를 시스템에서 사용하는 통신 프로토콜과 연결하는 역할을 합니다.

여기서 핵심 구성 요소는 호스트(컴퓨터)와 연결된 USB 장치 간의 모든 데이터 이동을 관리하는 USB 호스트 컨트롤러입니다.이는 대역폭 할당 및 전력 분배와 같은 중요한 시스템 리소스를 처리하면서 데이터 흐름이 올바르게 이루어지도록 보장합니다.이러한 기능은 최신 USB 표준, 특히 여러 장치가 동시에 연결된 경우에 필수적입니다.

이 계층 내에서는 여러 소프트웨어 구성 요소가 함께 작동합니다.

• 호스트 컨트롤러 드라이버(HCD) - 이 드라이버는 운영 체제와 USB 컨트롤러 하드웨어 사이의 브리지 역할을 합니다.시스템 수준 요청을 하드웨어가 실행할 수 있는 명령으로 변환합니다.

• USB 코어 인터페이스(시스템 USB 스택) - 단일 드라이버가 아닌 이 계층은 통신 규칙, 장치 열거 및 전체 USB 작업을 관리합니다.연결 시 장치가 올바르게 식별되고 구성되도록 보장합니다.

• 드라이버 인터페이스(USBD 개념) - 장치 드라이버가 USB 시스템과 통신하는 표준 방법을 제공합니다.데이터는 종종 파이프라는 논리 채널을 통해 구성되는 구조화된 요청을 사용하여 전송됩니다.

호스트 소프트웨어 계층

호스트 소프트웨어 계층은 운영 체제가 USB 장치와 상호 작용하는 방식을 관리합니다.Windows, macOS, Linux와 같은 최신 시스템에서는 이 기능이 이미 OS에 내장되어 있습니다.

이 레이어는 다음과 같은 작업을 처리합니다.

• 장치 감지 및 초기화

• 구성 및 리소스 할당

• 시스템 드라이버와 하드웨어 간의 통신

구형 또는 레거시 시스템에서는 USB 기능을 지원하기 위해 추가 소프트웨어가 필요한 경우가 있었습니다.그러나 오늘날에는 프로세스가 완전히 통합되어 장치를 연결하면 자동으로 작동할 수 있습니다.

USB 클라이언트 소프트웨어 계층

구조의 맨 위에는 장치 드라이버와 사용자 수준 애플리케이션을 포함하는 USB 클라이언트 소프트웨어 계층이 있습니다.이것이 바로 USB 시스템이 최종 사용자에게 유용해지는 지점입니다.

USB 장치가 연결되면 시스템은 적절한 드라이버를 로드합니다.이 드라이버는 USB 스택과 통신하고 애플리케이션이 장치와 상호 작용할 수 있도록 합니다.예를 들면:

• 키보드 드라이버는 입력 데이터를 시스템으로 보냅니다.

• 스토리지 드라이버가 파일 전송을 관리합니다.

• 애플리케이션은 표준 시스템 인터페이스를 통해 장치에 액세스합니다.

이 계층은 사용자 작업이 연결된 하드웨어에서 의미 있는 작업으로 변환되도록 보장합니다.

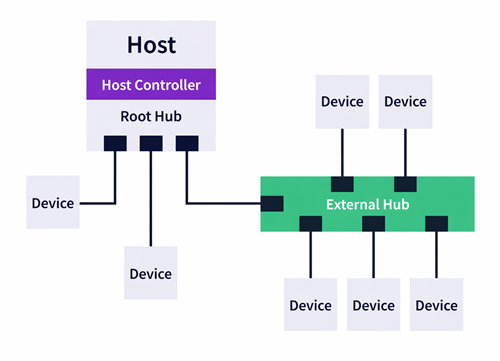

USB 하드웨어 아키텍처 개요

USB 하드웨어 아키텍처는 호스트 장치와 여러 주변 장치 간의 간단하고 확장 가능하며 안정적인 연결 시스템을 제공하도록 설계되었습니다.이는 단일 호스트 컨트롤러가 허브와 케이블을 통해 연결된 장치 간의 통신을 관리하는 구조화된 레이아웃을 따릅니다.

USB 토폴로지 및 시스템 설계

기본적으로 USB는 계단식 스타 토폴로지를 사용합니다.이는 모든 장치가 중앙 호스트에서 직접 또는 허브를 통해 외부로 연결됨을 의미합니다.호스트 컨트롤러는 단일 USB 시스템에서 최대 127개의 연결된 장치와의 통신을 관리하는 주요 제어 지점 역할을 합니다.

USB 3.x 및 USB4를 포함한 최신 USB 표준은 고속 데이터 전송을 위해 여러 차동 신호 쌍을 사용하여 이 아키텍처를 개선합니다.또한 전원 협상 및 역할 감지를 위해 CC(구성 채널) 핀과 같은 전용 라인이 사용됩니다.이러한 개선을 통해 USB는 까다로운 장치에 최대 240W의 전력을 제공할 수 있는 PD(Power Delivery)와 같은 고급 기능을 지원할 수 있습니다.

기존 통신 시스템과 달리 USB는 토큰 기반 버스로 작동합니다.호스트는 요청(토큰)을 보내고 주소가 지정된 장치만 응답합니다.이 제어된 통신 방법은 데이터 충돌을 줄이고 연결된 모든 장치에서 일관된 성능을 보장합니다.

USB 하드웨어의 주요 구성 요소

USB 하드웨어 구조는 호스트, 허브, 기능이라는 세 가지 주요 요소를 중심으로 구축됩니다.각각은 시스템 작동을 유지하는 데 있어 특정 역할을 수행합니다.

호스트(루트)

루트라고도 알려진 호스트는 USB 시스템의 중앙 컨트롤러입니다.일반적으로 마더보드에 통합되거나 확장 카드로 사용 가능합니다.호스트에는 USB 컨트롤러와 모든 USB 연결의 시작점 역할을 하는 루트 허브가 포함되어 있습니다.

주요 역할은 다음과 같습니다.

• 장치 간 데이터 흐름 제어

• 장치 주소 지정 및 통신 타이밍 관리

• 대역폭 및 시스템 리소스 할당

모든 USB 시스템에는 하나의 호스트가 있으며 모든 통신은 이 지점에서 시작됩니다.

허브

허브는 사용 가능한 USB 포트 수를 확장하여 여러 장치를 단일 호스트에 연결할 수 있도록 합니다.호스트와 연결된 주변 장치 간에 데이터를 전달하는 배포 지점 역할을 합니다.

허브는 다음을 담당합니다.

• 기기가 연결되거나 제거되는 시기 감지

• 각 포트에 대한 전력 분배 관리

• 오류 처리 및 연결 안정성 지원

다음과 같을 수 있습니다.

• 버스 전원 공급(호스트에서 전력 끌어오기)

• 자체 전원 공급(외부 전원 사용)

이러한 유연성으로 인해 허브는 더 큰 USB 네트워크를 구축하는 데 필수적입니다.

기능(주변기기)

기능이란 마우스, 키보드, 외부 저장소, 카메라 등 USB 시스템에 연결된 모든 최종 장치를 의미합니다.이러한 장치는 특정 작업을 수행하고 호스트가 보낸 명령에 응답합니다.

각 기능:

• 호스트가 할당한 고유한 주소가 있습니다.

• 요청한 경우에만 의사소통

• 정의된 장치 클래스 또는 드라이버를 기반으로 작동합니다.

이러한 구조화된 통신은 하드웨어와 소프트웨어 계층 간의 원활한 상호 작용을 보장합니다.

USB 하드웨어 아키텍처는 명확하고 체계적인 구조를 통해 여러 장치를 연결하는 호스트 제어 및 확장 가능한 프레임워크를 기반으로 구축되었습니다.USB 시스템은 계단식 스타 토폴로지를 호스트, 허브 및 기능과 같은 지능형 구성 요소와 결합하여 안정적인 데이터 전송, 효율적인 전원 관리 및 유연한 장치 연결을 제공합니다.

USB 표준의 진화: USB 1.0에서 USB4로

USB 기술은 도입 이후 크게 발전하여 단순한 데이터 인터페이스에서 고속 다목적 연결 표준으로 변모했습니다.수년에 걸쳐 속도, 전원 공급 및 기능이 향상되면서 USB는 기본 주변 장치부터 고성능 장치까지 모든 것을 지원할 수 있게 되었습니다.이러한 진행 상황을 이해하면 사용자가 최신 애플리케이션에 적합한 표준을 선택하는 데 도움이 됩니다.

초기 USB 표준(USB 1.0, 1.1 및 2.0)

USB의 첫 번째 버전인 USB 1.0은 1996년에 출시되었으며 최대 속도는 1.5Mbps입니다.보편적인 연결 방식의 시작을 알렸지만 성능에는 한계가 있었습니다.

1998년에는 USB 1.1이 신뢰성을 향상시키고 속도를 12Mbps(최대 속도)로 높여 일상적인 사용에 더욱 실용적으로 만들었습니다.

주요 혁신은 2000년에 출시된 USB 2.0에서 이루어졌습니다. USB 2.0은 최대 480Mbps의 고속 전송 속도를 도입하여 데이터 성능을 크게 향상시켰습니다.USB 2.0은 저렴한 비용, 호환성, 안정적인 성능으로 인해 오늘날에도 키보드, 마우스, 오디오 인터페이스와 같은 장치에 널리 사용되고 있습니다.

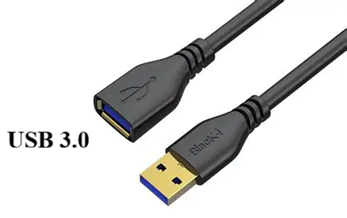

USB 3.x 세대(5Gbps~20Gbps)

USB 3.0의 도입은 SuperSpeed USB의 출시와 함께 고속 데이터 전송을 향한 큰 변화를 가져왔습니다.시간이 지남에 따라 명명 규칙이 변경되었지만 성능 향상은 일관되게 유지되었습니다.

최신 USB 3.x 분류는 다음과 같습니다.

• USB 3.2 Gen 1(이전 USB 3.0) - 최대 5Gbps의 속도를 지원하며 일반 데이터 전송 및 외부 저장에 적합합니다.

• USB 3.2 Gen 2(이전의 USB 3.1) - 대역폭을 10Gbps로 늘려 파일 전송 속도를 높이고 장치 성능을 향상시킵니다.

• USB 3.2 Gen 2x2 - 이중 레인 작동을 사용하여 20Gbps에 도달하며 일반적으로 USB Type-C 연결이 필요합니다.

이러한 발전을 통해 USB는 특히 최신 저장 장치 및 고해상도 미디어 워크플로우에서 더 큰 데이터 로드를 효율적으로 처리할 수 있습니다.

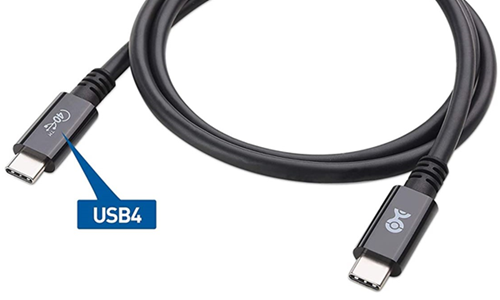

USB4 및 USB4 버전 2.0(현재 고속 표준)

USB4 릴리스에서는 Thunderbolt 3 프로토콜을 기반으로 하는 고급 아키텍처가 도입되어 여러 데이터 유형에 걸쳐 동적 대역폭 공유가 가능해졌습니다.이를 통해 단일 케이블로 데이터, 비디오 및 전원을 동시에 전달할 수 있습니다.

현재 USB4 버전 2.0은 USB 진화의 최신 단계를 대표하며 상당한 성능 향상을 제공합니다.

USB4 버전 2.0의 주요 기능

• 최대 속도 - 최대 80Gbps(양방향), 8K와 같은 고해상도 디스플레이 애플리케이션의 경우 120Gbps(비대칭)에 도달할 수 있습니다.

• 프로토콜 터널링 - 단일 연결을 통해 USB 3.2, DisplayPort 2.1 및 PCIe를 포함한 여러 프로토콜을 지원합니다.

• USB Type-C 표준화 - USB Type-C 커넥터만 사용하여 최신 장치와의 호환성을 보장합니다.

이러한 기능으로 인해 USB4는 고성능 컴퓨팅, 전문 비디오 워크플로우 및 고급 주변 장치 연결에 이상적입니다.

USB 이름 지정 및 속도 비교

이해를 단순화하기 위해 최신 USB 이름은 기술 사양보다는 성능을 반영하는 경우가 많습니다.

사양	USB 5Gbps	USB 10Gbps	USB 20Gbps	USB 40Gbps	USB 80Gbps
기술 사양	USB 3.2 1세대	USB 3.2 2세대	USB 3.2 Gen 2x2	USB4(3x2세대)	USB4 버전 2.0
최대 속도	5Gbps	10Gbps	20Gbps	40Gbps	80Gbps
커넥터 유형	A형 / C형	A형 / C형	C형만 해당	C형만 해당	C형만 해당
사용된 차선	1차선	1차선	2차로	2차로	2차로 (양방향)
전력 공급	선택사항	지원됨	지원됨	필수	EPR 최대 240W
비디오 지원	제한적	예(대체 모드)	예	예 (디스플레이포트/썬더볼트)	고급 (다중 디스플레이, 8K+)
뒤로 호환성	예	예	예	예	예
일반적인 사용 사례	기본 장치, 플래시 드라이브	외장 SSD, 부두	고속 저장	4K/8K 디스플레이, 프로 도크	고급 워크스테이션, 고급 시스템

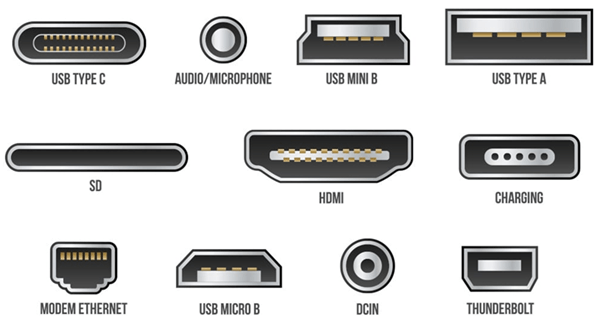

USB 커넥터 유형: 레거시 포트부터 USB Type-C까지

USB 커넥터는 USB 표준과 함께 발전하여 더 큰 단일 목적 포트에서 소형 고성능 범용 인터페이스로 이동했습니다.현재 최신 장치는 USB Type-C에 크게 의존하고 있지만 기존 시스템, 산업 장비 및 구형 소비자 전자 제품에서는 여전히 구형 커넥터 유형을 찾을 수 있습니다.이러한 커넥터 유형을 이해하면 적절한 호환성과 효율적인 장치 사용을 보장하는 데 도움이 됩니다.

USB Type-A(레거시 호스트 커넥터)

USB Type-A 커넥터는 가장 잘 알려진 USB 인터페이스입니다.일반적으로 컴퓨터, 충전기 및 허브의 호스트 측 커넥터로 사용됩니다.이 직사각형 커넥터는 USB 1.0부터 USB 3.x까지 여러 USB 세대에 걸쳐 널리 채택되었습니다.

Type-C의 부상에도 불구하고 Type-A는 다음과 같은 이유로 여전히 관련성을 유지합니다.

• 기존 장치와의 폭넓은 호환성

• 강한 물리적 내구성

• 데스크탑, 산업용 시스템, 액세서리에 지속적으로 사용

그러나 가역성 및 고급 전력 공급과 같은 최신 기능이 부족합니다.

Mini-B(레거시 커넥터)

Mini-B 커넥터는 한때 초기 휴대용 전자 제품에 널리 사용되었습니다.일반적으로 다음에서 발견되었습니다.

• MP3 플레이어

• 구형 디지털 카메라

• 휴대용 저장 장치

이 커넥터는 이전 디자인에 비해 향상된 내구성을 제공했으며 당시 장치 연결을 표준화하는 데 도움이 되었습니다.그러나 더 큰 크기와 제한된 성능으로 인해 더 작고 더 효율적인 커넥터로 교체되었습니다.오늘날 Mini-B는 대부분의 소비자 응용 분야에서 더 이상 사용되지 않는 것으로 간주되지만 여전히 오래된 장비에는 나타날 수 있습니다.

마이크로 USB(레거시 모바일 표준)

Micro-USB 커넥터는 USB Type-C가 도입되기 전에 스마트폰 및 휴대용 장치의 글로벌 표준이 되었습니다.최대 480Mbps의 USB 2.0 속도를 지원하며 데이터 전송과 충전 모두에 널리 사용되었습니다.

주요 특징은 다음과 같습니다:

• Mini-B에 비해 컴팩트한 크기

• 모바일 기기 전반에 걸쳐 폭넓게 채택

• 기본 충전 및 데이터 기능

그러나 Micro-USB에는 몇 가지 제한 사항이 있습니다.

• 뒤집을 수 없는 디자인(한 방향으로만 삽입 가능)

• 낮은 전력 공급 능력

• 시간이 지남에 따라 물리적 구조가 더욱 취약해짐

이러한 제한으로 인해 점차적으로 USB Type-C로 교체되었습니다.

USB Type-C(현대 범용 표준)

USB Type-C 커넥터는 최신 장치의 현재 표준을 나타냅니다.단일 케이블을 통해 고속 데이터, 영상 ​​출력, 고전력 충전을 지원하는 범용 인터페이스로 설계됐다.

Type-C는 이제 EU 공통 충전기 지침을 포함한 글로벌 규정에 의해 널리 채택되고 지원되어 많은 장치의 기본 인터페이스가 되었습니다.

USB Type-C의 주요 기능

• 뒤집을 수 있는 디자인 - 대칭 모양으로 양방향으로 삽입이 가능하여 사용성이 향상됩니다.

• 고전력 전달(USB PD) - 최대 240W(48V/5A)의 확장된 전력 범위(EPR)를 지원하여 노트북 및 고전력 장치를 충전할 수 있습니다.

• 대체 모드(Alt Modes) - 표준 USB 데이터와 함께 DisplayPort, HDMI 및 Thunderbolt를 포함한 여러 신호 유형을 전달할 수 있습니다.

• 고속 성능 - USB 3.x 및 USB4와 같은 고급 표준과 함께 작동하여 훨씬 더 높은 데이터 전송 속도를 제공합니다.

필요에 맞는 USB 유형을 선택하는 방법

올바른 USB 유형을 선택하는 것은 장치, 성능 요구 사항 및 용도에 따라 다릅니다.키보드나 마우스와 같은 기본 주변 장치의 경우 USB 2.0 또는 USB Type-A로 충분합니다.그러나 외부 SSD, 고해상도 디스플레이 또는 고속 충전과 같은 최신 애플리케이션의 경우 USB 3.x 또는 USB4를 지원하는 USB Type-C가 더 나은 선택입니다.

데이터 전송 속도, 전원 공급 기능, 장치 호환성과 같은 요소를 고려해야 합니다.올바른 USB 유형을 선택하면 최적의 성능이 보장되고 속도나 충전 효율성의 제한이 방지됩니다.

자주 묻는 질문 [FAQ]

1. USB 장치를 연결하면 어떻게 되나요?

USB 장치가 연결되면 시스템은 이를 감지하고 주소를 할당하며 올바른 드라이버를 로드합니다.이 프로세스를 열거라고 하며 이를 통해 장치가 자동으로 작동을 시작할 수 있습니다.

2. USB를 호스트 제어 시스템이라고 부르는 이유는 무엇입니까?

USB는 컴퓨터(호스트)가 모든 통신을 관리하기 때문에 호스트에 의해 제어됩니다.호스트가 요청하지 않는 한 장치는 데이터를 보낼 수 없으므로 체계적이고 충돌 없는 데이터 전송이 보장됩니다.

3. 여러 개의 USB 장치로 인해 성능이 저하될 수 있나요?

예, 많은 장치를 연결하면 대역폭을 공유할 수 있으므로 대용량 장치의 속도가 느려질 수 있습니다.이는 허브나 이전 USB 버전을 사용할 때 더욱 두드러집니다.

4. USB 속도와 USB 버전의 차이점은 무엇입니까?

USB 버전은 기술 표준(예: USB 3.2 또는 USB4)을 나타내고 속도 레이블(예: 10Gbps 또는 20Gbps)은 실제 데이터 전송 성능을 나타냅니다.

5. 모든 USB Type-C 케이블은 동일한 속도를 지원합니까?

아니요, 모든 USB-C 케이블이 동일한 것은 아닙니다.일부는 충전 또는 USB 2.0 속도만 지원하는 반면 다른 일부는 고속 데이터, 비디오 및 전원 공급을 지원합니다.

6. USB PD(USB 전원 공급)란 무엇입니까?

USB Power Delivery는 장치가 더 높은 전력 수준을 협상할 수 있도록 하는 기능입니다.고속 충전이 가능하며 단일 케이블을 사용하여 노트북과 같은 대형 장치에 전원을 공급할 수 있습니다.

7. USB를 영상 출력에 사용할 수 있나요?

예, USB Type-C는 DisplayPort 또는 HDMI와 같은 대체 모드를 통해 비디오를 지원하므로 동일한 케이블을 사용하여 모니터에 연결할 수 있습니다.

8. 연결할 수 있는 USB 장치의 최대 개수는 몇 개입니까?

단일 USB 시스템은 계층적 연결 구조를 통해 허브 및 주변 장치를 포함하여 최대 127개의 장치를 지원할 수 있습니다.

9. USB Type-C가 표준 커넥터가 되는 이유는 무엇입니까?

USB Type-C는 컴팩트하고 양면이 가능하며 고속 데이터, 전원 공급 및 비디오를 지원합니다.여러 케이블 유형을 하나의 범용 인터페이스로 대체하여 연결을 단순화합니다.

10. USB는 이전 버전과 호환됩니까?

예, USB는 이전 버전과 호환되도록 설계되었습니다.최신 USB 포트는 기존 장치에서 작동할 수 있지만 성능은 지원되는 속도로 제한됩니다.
