DC 전압 설명 : DC와 AC 기호의 차이

목록

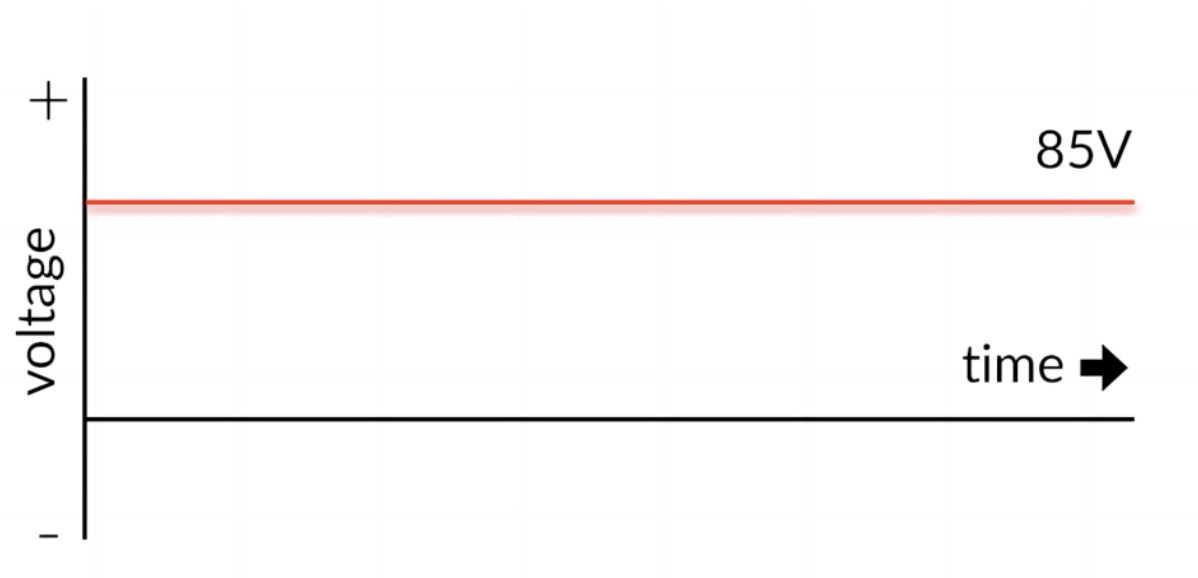

그림 1. DC 전압

DC 전압이란 무엇입니까?

DC 전압은 전류의 단방향 흐름을 특징으로하는 전력의 형태입니다.일관되고 중단되지 않은 에너지 공급을 보장하여 안정성을 요구하는 시스템에 유용합니다.방향을 번갈아 가며 AC와 달리 DC 전압은 일정한 흐름을 유지하여 정밀성과 예측 가능성을 보장합니다.

DC 전압의 일반적인 공급원에는 배터리, 태양 전지 및 기타 전용 DC 전원 시스템이 포함됩니다.예를 들어, 배터리는 전자 장치의 안정적인 작동을 지원하여 지속적인 에너지 전달을 보장하는 고정 극성 전압을 제공합니다.이 신뢰성은 꾸준한 성능에 의존하는 회로 및 시스템에 필수적입니다.

DC 전압 기능 :

DC 전압은 안정성과 일관된 성능으로 유명합니다.방향을 번갈아 가며 정의 된 주파수를 갖는 정현파 파형을 따르는 AC 전압과 달리, DC 전압은 주기적 변화없이 꾸준히 유지됩니다.이 진동 부족은 DC 전압이 주파수가 없으며 파형이 직선으로 표시됩니다.

DC 전압의 주요 특징은 전류가 단일의 일관된 방향으로 흐르는 단방향 전도도입니다.이를 통해 배터리 구동 장치, 산업 시스템 및 중단되지 않은 작동이 필요한 장비와 같은 응용 프로그램에 이상적인 에너지 공급을 보장합니다.연속적이고 예측 가능한 특성은 안정성이 중요한 시나리오에서 신뢰할 수있는 선택입니다.

DC 전압 장점 :

DC 전압은 상당한 장점을 제공하여 다양한 응용 분야에서 선호하는 선택입니다.주요 이점은 높은 안정성입니다.그리드 주파수 변화로 인해 변동 할 수있는 AC 전압과 달리 DC 전압은 일정하게 유지되어 신뢰할 수있는 작동을 보장합니다.이 일관성은 정확한 전압 제어가 필요한 장치 및 시스템에 특히 중요합니다.

또 다른 장점은 낮은 전송 손실입니다.전력 전송 중에 DC 전압은 AC에 비해 최소한의 에너지 손실을 경험하여 특히 장거리에 걸쳐 효율성을 향상시킵니다.이 특성은 운영 비용을 줄이고 시스템 성능을 향상시킵니다.

DC 전압도 적응력이 높습니다.전압 조절기 회로를 사용하면 특정 요구 사항을 충족하기 위해 DC 전압을 쉽게 조정할 수 있습니다.이러한 유연성을 통해 휴대용 기기에서 산업 기계에 이르기까지 광범위한 전자 장치에 전력을 공급하여 현대 시스템에서 중요한 역할을 강조합니다.

DC 전압 기호

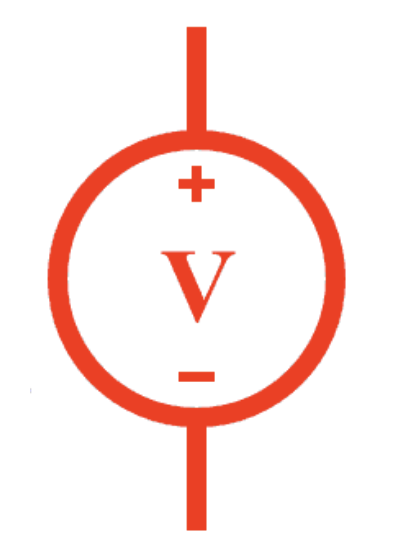

그림 2. 심볼 DC 전압 소스

DC 전압의 기호는 일반적으로 "v"로 표시되며, 장치는 볼트로 측정됩니다.양극 및 음의 극성 마커는 전압 흐름의 방향을 정화합니다.

양의 DC 전압은 전하가 양의 전극에서 네거티브 전극으로 이동 함을 나타냅니다.반대로, 음의 DC 전압은 역 유량을 나타냅니다.충전 방향 흐름이 전기 및 전자 시스템의 성능에 직접적인 영향을 미치기 때문에 이러한 차이는 적절한 회로 구성에 중요합니다.

DC 및 AC 전압 이해

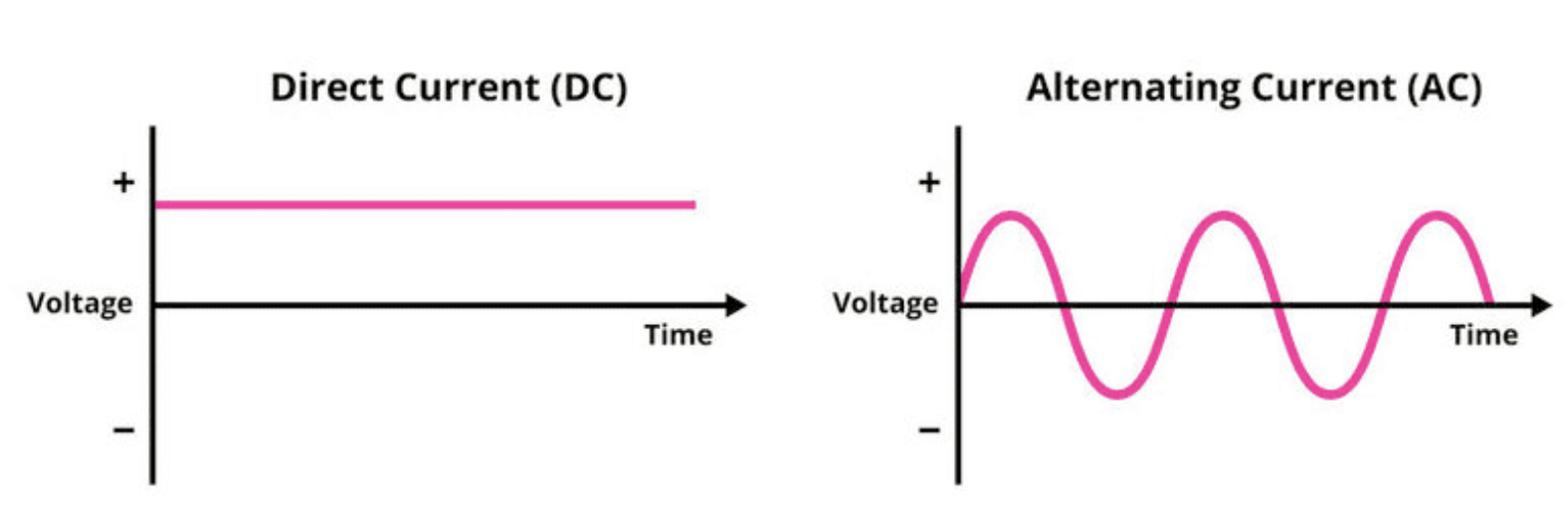

그림 3. DC 전압 및 AC 전압

AC 전압 또는 교대 전압 전압은 동작 및 응용 분야에서 DC 전압과 크게 다릅니다.AC 회로에서 전압은 주기적으로 다르므로 시간이 지남에 따라 반복 패턴으로 값과 방향을 변경합니다.이주기적인 변화는 사인파로 가장 일반적으로 표현되지만 사각형 또는 삼각파와 같은 다른 파형도 AC 전압을 설명 할 수 있습니다.이 파형은 주파수와 진폭으로 정의되어 전압의 특성과 동작을 결정합니다.

AC 전압의 주요 특징은 주기적 특성으로, 방향을 되돌리고 값을 반복적으로 변경할 수 있습니다.이 특성은 변압기를 사용하여 AC 전압을 쉽게 변환 할 수있게하여 다양한 요구에 맞게 전압 레벨의 조정을 가능하게합니다.이러한 유연성은 AC 전압이 에너지 전송 및 분배 시스템에서 널리 사용되는 주요 이유입니다.

AC 전압은 가정용 전기 시스템, 산업 기계 및 통신 네트워크를 포함한 광범위한 응용 분야에 전력을 공급합니다.장거리에 대한 효율적인 전송과 다양한 전압 요구 사항에 적응하는 능력은 현대 전력 분배 네트워크의 기초가됩니다.반면에 DC 전압은 안정성과 신뢰성을 제공하므로 정상적이고 단방향 전류 흐름이 필요한 응용 분야에 필수적입니다.AC 및 DC 전압은 함께 전기 시스템의 다양한 요구를 충족시키는 데 보완적인 역할을합니다.

교대 전류 (AC) 및 직류 (DC)는 동작, 응용 및 특성이 다릅니다. 아래 표에 요약되었습니다.

DC 전압 기호 및 AC 전압 기호 비교

그림 4. DC 전압 및 AC 전압 기호

AC 및 DC 전압의 기호는 뚜렷하고 고유 한 특성과 동작을 강조합니다.AC 전압은 "~"기호로 표시되며 일반적으로 "AC"로 축약됩니다.이 기호는 AC 전압의 교대 특성을 나타내며, 이는 방향과 크기가 주기적으로 변화합니다.

대조적으로, DC 전압은 대시 "-"-"DC"로 축약된다.이 간단한 표현은 DC 전압의 단방향 및 정상 흐름을 강조합니다.이러한 명확하고 뚜렷한 기호는 회로에서 AC 및 DC 전압을 정확하게 식별하고 적용하는 데 중요합니다.

DC 전압에 대한 멀티 미터 기호

그림 5. DC 및 AC 미터 기호

멀티 미터는 저항, AC/DC 전압 및 전류와 같은 전기 매개 변수를 측정하는 데 필수적인 도구입니다.고급 모델은 트랜지스터 특성 및 기타 전기적 특성을 측정 할 수있어 진단에 귀중합니다.

멀티 미터에서 DC 전압은 일반적으로 "DC"또는 수평선으로 표시되는 반면, AC 전압은 "AC"또는 사인파와 유사한 파동 라인으로 표시됩니다.AC 전압의 "ACV"및 DC 전압의 "DCV"와 같은 명확한 라벨링은 적절한 사용 및 정확한 판독 값을 보장합니다.이러한 기호를 이해하면 회로 성능을 효율적으로 진단하고 최적화 할 수 있습니다.

DC 전압 응용 프로그램

DC 전압은 현대 기술에서 중요하며 광범위한 장치 및 시스템에 안정적이고 신뢰할 수있는 전력을 제공합니다.일관성은 여러 분야에서 다양한 기술의 효율적인 운영을 가능하게합니다.

~ 안에 전자 장치, DC 전압은 컴퓨터, 스마트 폰, 텔레비전 및 기타 가제트와 같은 장비의 신뢰할 수있는 전원 역할을합니다.꾸준한 흐름은 민감한 전자 부품의 올바른 작동을 보장하여 일관된 성능과 안정성을 제공합니다.

DC 전압도 필수적입니다 전원 모터 전원전기 자동차 및 산업 기계를 포함하여.연속 및 단방향 에너지 공급은 정확한 모터 제어 및 효율적인 작동을 지원하므로 안정성과 정확도가 필요한 기계 시스템에 필수적입니다.

~ 안에 에너지 저장 시스템, DC 전압은 중요한 역할을합니다.예를 들어 태양 전지판은 햇빛을 DC 전압으로 변환하여 나중에 사용하기 위해 배터리에 저장됩니다.이 저장된 에너지는 햇빛을 사용할 수없는 경우에도 재생 가능하고 지속 가능한 전원 공급 장치를 보장합니다.

~ 안에 통신 시스템, DC 전압은 신호 전송 및 중요한 인프라에 전원을 공급하는 데 사용됩니다.예를 들어, 전화선은 DC 전압을 사용하여 신호를 효과적으로 전송하여 안정적이고 중단되지 않은 통신을 유지합니다.

전자 및 에너지 저장에서 전기 모터 및 통신 네트워크에 이르기까지 DC 전압은 수많은 시스템의 기능과 효율성을 지원하므로 현대적인 발전의 주요 구성 요소가됩니다.

결론

DC 전압은 광범위한 장치 및 시스템에 안정적이고 일관된 전력을 제공합니다.스마트 폰 및 전기 자동차에 전원을 공급하는 것부터 재생 가능 에너지 저장 및 통신 네트워크를 지원하는 것에 이르기까지 신뢰할 수 있고 단방향 흐름은 효율성과 정밀도를 보장합니다.AC 전압과의 특징, 장점 및 차이를 이해함으로써 우리는 일상 생활에 힘을 발휘하고 산업을 발전시키는 데있어 그 역할을 이해할 수 있습니다.

자주 묻는 질문 [FAQ]

1. 운영을 위해 DC 전압에 의존하는 장치는 무엇입니까?

스마트 폰, 랩톱 및 텔레비전과 같은 장치는 꾸준하고 안정적인 작동을 위해 DC 전압에 따라 다릅니다.PLC (Programmable Logic Controllers)와 같은 산업 장비 및 전기 자동차는 정확한 기능을 위해 DC 전압에 의존합니다.리모컨 및 LED 조명을 포함한 홈 기기는 편의성과 휴대 성을 위해 배터리를 DC 소스로 사용합니다.

2. DC 전압을 AC 전압으로 변환 할 수 있습니까?

예, 인버터라는 장치를 사용하여 DC 전압을 AC 전압으로 변환 할 수 있습니다.인버터는 일반적으로 DC로 배터리에 저장된 에너지가 가정 또는 그리드 사용을 위해 AC로 변환되는 태양 광 발전 시스템에서 일반적으로 사용됩니다.작동 중에 인버터는 DC 전압을 빠르게 전환하여 AC를 모방하는 파형을 만듭니다.이 프로세스는 표준 전기 장치 및 인프라와의 호환성을 위해 AC가 필요한 애플리케이션에서 필요합니다.

3. 배터리는 DC 전압을 어떻게 생성합니까?

배터리는 내부 전극과 전해질 사이에서 발생하는 화학 반응을 통해 DC 전압을 생성합니다.이 반응은 회로가 연결될 때 음성 터미널에서 양성 단자로의 전자 흐름을 생성합니다.실제 사용하면 장치를 배터리에 연결하면 회로가 완료되어 전류가 단일 방향으로 흐릅니다.배터리 내부의 꾸준한 화학 공정은 일관된 에너지 출력을 보장하여 신뢰할 수있는 DC 소스가됩니다.

4. DC 전압이 주파수가없는 이유는 무엇입니까?

DC 전압은 AC 전압과 달리 시간이 지남에 따라 일정한 크기와 방향을 유지하기 때문에 주파수가 없으므로 주기적으로 방향을 번갈아 가며 주파수가 없습니다.작동 중에 DC 전압은 AC의 진동 특성없이 전자의 정상 흐름을 제공합니다.예를 들어, 배터리는 매끄럽고 연속적인 전압을 출력하여 그래프의 직선으로 시각화 할 수 있습니다.이 안정성은 DC가 중단되지 않고 예측 가능한 성능이 필요한 전원 시스템에 이상적입니다.

5. 전력 시스템에서 DC 전압의 한계는 무엇입니까?

DC 전압은 전력 시스템, 특히 장거리 전송 및 변환에서 제한이 있습니다.변압기를 사용하는 AC에 비해 전압 수준을 강화하는 데 어려움을 겪기 때문에 먼 거리에 대한 전송이 덜 효율적입니다.또한 DC 인프라는 종종 구현 및 유지 관리 비용이 더 비쌉니다.실질적으로 사용하기 위해 DC 시스템은 일반적으로 전자 제품 및 산업 기계와 같은 안정되고 현지화 된 전력이 필요한 응용 프로그램으로 제한되며, 이는 장점이 한계를 능가합니다.
