멀티 미터를 사용하여 ECU 진단을 마스터 링합니다

목록

그림 1. 멀티 미터를 사용한 ECU 테스트

엔진 제어 장치 설명 (ECU)

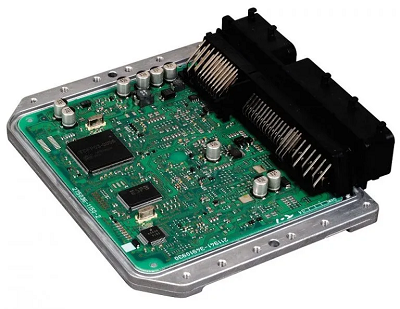

그림 2. 엔진 제어 장치

엔진 제어 장치 (ECU)는 차량의 엔진 관리 시스템의 핵심입니다.센서 입력을 통합하고 데이터를 처리하며 연료 인젝터 및 점화 시스템과 같은 필수 구성 요소를 제어합니다.동적 제어 허브 역할을하는 ECU는 엔진 기능의 정확한 동기화를 보장하여 신뢰할 수있는 성능, 최적의 효율성 및 최소한의 배출량을 제공합니다.ECU 내부에서 마이크로 프로세서는 세라믹 기판, 고급 회로 보드 및 전자 피팅과 같은 하드웨어와 함께 작동합니다.핵심에는 운영 문제를 해결하거나 기능을 향상시키기 위해 업데이트 할 수있는 사용자 정의 가능한 소프트웨어가 포함 된 마이크로 컨트롤러 칩이 있습니다.

현대 ECU는 두 가지 주요 범주로 분류됩니다.

- 디지털 ecus 정밀한 실시간 조정을 위해 마이크로 프로세서를 사용하여 고급 기능을위한 복잡한 데이터 처리가 필요한 차량에서 뛰어납니다.

- 아날로그 ecus 저항 및 커패시터와 같은 더 간단한 구성 요소에 의존하여 기본 엔진 관리 작업에 신뢰할 수있는 성능을 제공합니다.

차량의 ECU 유형을 결정하거나 건강을 확인하려면 서비스 매뉴얼 또는 제조업체에 문의하십시오.진단은 종종 멀티 미터로 전원 공급 장치를 점검하는 것으로 시작합니다.빨간색 리드를 파워 터미널에 연결하고 검은 색 리드는 접지 지점으로 연결합니다.기능적인 ECU는 일반적으로 12-16 볼트 사이의 전압이 필요합니다.

ECU는 어떻게 작동합니까?

ECU (Engine Control Unit)는 최신 엔진 관리 시스템의 중심 허브 역할을하며 효율적인 차량 작동을 보장하기 위해 다양한 기능을 조정합니다.주요 목적은 차량 전체에 전략적으로 배치 된 센서 네트워크에서 실시간 입력을 처리하여 최적의 공기 연료 혼합 및 점화 타이밍을 계산하는 것입니다.연료 인젝터 및 점화 시스템을 조절함으로써 ECU는 다양한 주행 조건에서 일관된 엔진 성능을 보장합니다.

ECU 기능의 핵심은 센서 데이터를 지속적으로 모니터링하고 해석하여 실시간으로 정확한 조정을 할 수있는 능력입니다.처리하는 데이터에는 다음과 같은 중요한 매개 변수가 포함됩니다.

• 엔진 속도 (RPM) : ECU는 엔진의 분당 회전을 추적함으로써 연료 분사시기와 양을 결정하여 전력 전달이 엔진의 운영 요구와 일치하도록합니다.

• 스로틀 위치 : ECU 게이지는 가속기 페달을 얼마나 멀리 누르는 지에 따라 엔진 하중을 직접 측정합니다.이 정보는 연료 전달을 최적화하고 가속 응답 성을 관리하는 데 필수적입니다.

• 매니 폴드 절대 압력 (MAP) : 섭취 매니 폴드 내의 공기 압력은 특히 다양한 고도 또는 하중 하에서 공기 연료 비율을 동적으로 조정하도록 모니터링됩니다.이것은 일관된 연소를 보장하고 엔진 노크를 피합니다.

• 섭취 기온 : 들어오는 공기의 온도는 밀도에 영향을 미칩니다.ECU는이 데이터를 사용하여 연료 분사를 미세 조정하여 연소 효율을 향상시킵니다.

• 산소 센서 신호 : 배기 시스템에 위치한 산소 센서는 공기 연료 혼합물을 모니터링합니다.ECU는이 피드백에 의존하여 성능과 배출 제어 사이의 균형을 유지하여 환경 표준 준수를 보장합니다.

• 중단 센서 신호 : 노크 또는 핑과 같은 비정상적인 연소 사건은 이러한 센서에 의해 감지됩니다.ECU는 점화 타이밍을 조정하여 이러한 문제를 완화하고 잠재적 엔진 손상을 방지합니다.

이 센서 데이터를 합성함으로써 ECU는 정확한 양의 연료량과 스파크 점화의 정확한 타이밍을 계산하여 최적의 연소를 달성합니다.이러한 미세 조정 조정은 엔진 효율을 최대화하고 일관된 전력을 제공하며 유해한 배출을 최소화합니다.

멀티 미터 란 무엇입니까?

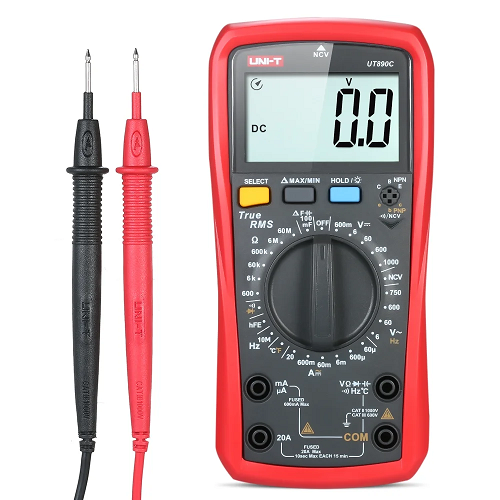

그림 3. 멀티 미터

멀티 미터는 전압, 전류 및 저항을 포함한 주요 전기 특성을 측정하는 데 사용되는 진단 도구입니다.다재다능 함은 특히 엔진 제어 장치 (ECU)와 같은 복잡한 시스템의 전기 및 전자 진단의 초석입니다.정확한 측정을 제공함으로써 멀티 미터를 사용하면 회로 및 구성 요소의 기능과 건강을 효과적으로 평가할 수 있습니다.멀티 미터의 설계에는 정확한 판독 값을 제공하기 위해 조화로 작동하는 세 가지 적분 성분이 포함됩니다.

• 미터 : 이 구성 요소는 디스플레이 인터페이스 역할을하여 측정 된 값을 쉽게 해석 할 수있는 형식으로 표시합니다.현대적인 디지털 미터는 정확한 수치 판독 값을 보여주고 아날로그 미터는 교정 된 스케일로 움직이는 바늘을 통해 결과를 표시합니다.

• 프로브 : 이들은 멀티 미터와 회로 또는 구성 요소 사이의 물리적 커넥터입니다.일반적으로 색상으로 빨간색 (양수) 및 검은 색 (음수)으로 코딩 된 프로브는 측정을 위해 안전하고 정확한 인터페이스를 보장합니다.

• 다이얼 : 다이얼을 사용하면 다이얼을 사용하면 적절한 측정 모드와 범위를 선택할 수 있습니다.이 기능은 평가중인 특정 전기 속성에 대한 멀티 미터 기능을 맞춤화하여 정확한 결과를 보장하는 데 필수적입니다.

멀티 미터는 서로 다른 응용 프로그램에 적합한 두 가지 유형으로 광범위하게 분류됩니다.

-아날로그 멀티 미터 : 단순성을 특징으로하는이 장치는 바늘을 사용하여 판독 값을 표시합니다.이들은 특히 변동 신호를 실시간으로 관찰하는 데 효과적이므로 디지털 상대보다 정확하지 않더라도 특정 진단 작업에 가치가 있습니다.

-DMMS (Digital Multimeters) : 수치 정밀도 및 사용자 친화적 인 인터페이스를 제공하는 디지털 멀티 미터는 대부분의 최신 진단에 선호되는 선택입니다.고급 모델에는 종종 자동 범위, 데이터 홀드 및 유용성 향상을위한 연결 옵션과 같은 기능이 포함됩니다.

멀티 미터로 ECU를 테스트하는 방법 : 세부 가이드

멀티 미터로 엔진 제어 장치 (ECU)를 테스트하는 것은 기능을 평가하고 잠재적 결함을 식별하는 신뢰할 수 있고 효율적인 방법입니다.ECU의 중요한 측면 (전력 공급, 접지 연결 및 입력/출력 신호에 중점을두면 차량의 성능에 영향을 줄 수있는 문제를 진단 할 수 있습니다.이 안내서는 멀티 미터로 정확한 진단을 수행하는 데 도움이되는 세부적인 단계별 설명을 제공합니다.

올바르게 작동하는 ECU는 세 가지 필수 구성 요소에 의존하며 각각의 운영에 중요한 역할을합니다.

- 전원 공급 장치는 ECU가 원활한 작동에 필요한 올바른 전압을 수신하도록합니다.

- 접지 연결은 회로 안정성을 유지하는 데 필수적인 전류 흐름의 기준점 역할을합니다.

- 입력/출력 신호를 통해 ECU는 차량 전체의 센서 및 액추에이터와 통신 할 수 있으므로 엔진 매개 변수를 실시간으로 조정할 수 있습니다.

이러한 요소를 테스트하려면 멀티 미터로 전압, 연속성 및 저항을 측정해야합니다.각 테스트는 ECU의 상태와 차량 전기 시스템과의 연결에 대한 귀중한 통찰력을 제공합니다.

ECU 테스트를위한 단계별 안내서

ECU에서 테스트를 수행하려면 신중한 준비와 체계적인 실행이 필요합니다.다음 단계에 따라 정확성과 안전을 보장하십시오.

차량 준비 : 엔진을 끄고 점화 키를 제거하여 시작하십시오.이는 테스트 중에 전기 손상 또는 간섭의 위험을 방지합니다.

ECU를 찾으십시오 : 차량 내 ECU의 위치를 ​​식별하십시오.일반적으로 엔진 근처에 위치하고 있으며 하나 또는 두 개의 하네스를 통해 배터리에 연결되어 있습니다.

멀티 미터 설정 : 멀티 미터의 검은 색 프로브를 배터리의 네거티브 터미널에 부착하고 빨간색 프로브를 양극 단자에 부착하십시오.자동차 진단의 표준이므로 멀티 미터를 DC 전압 설정으로 구성하십시오.

엔진 시작 : 점화를 켜고 엔진이 몇 분 동안 작동하도록합니다.이를 통해 ECU가 적극적으로 기능하고 테스트를위한 안정적인 판독 값을 제공합니다.

전압 측정 : 멀티 미터를 사용하여 ECU에서 전압을 측정하십시오.12 볼트에서 16 볼트 사이의 독서는 건강한 전원 공급을 나타냅니다.이 범위 외부의 편차는 ECU 또는 전기 시스템의 잠재적 문제를 시사합니다.

결과 해석 : 전압 판독 값이 12 볼트 미만이거나 16 볼트를 초과하는 경우 ECU는 적절한 전력을받지 못하거나 오작동 할 수 있습니다.이러한 경우 추가 진단 또는 교체가 필요할 수 있습니다.

특정 구성 요소 테스트

진단 프로세스를 개선하려면 다음 방법을 사용하여 ECU의 개별 구성 요소를 테스트하십시오.

• 전원 공급 장치 테스트 : 멀티 미터에서 DC 전압 모드를 구성하십시오.빨간색 리드를 ECU의 전력 입력 터미널에 연결하고 검은 색 리드는 접지 지점으로 연결합니다.적절한 전압 판독 값은 ECU가 효과적으로 작동하기에 충분한 힘을 받고 있음을 확인합니다.

• 접지 연결 테스트 : 멀티 미터를 연속성 모드로 설정하십시오.차량의 지정된 지점에 하나의 프로브를 놓고 다른 프로브를 ECU 근처의 금속 표면에 놓습니다.안정적인 연속성 읽기는 안전하고 기능적인 접지 연결을 보장합니다.

• 입력/출력 신호 테스트 : 관련 신호 핀을 식별하려면 ECU의 배선 다이어그램을 참조하십시오.전압 및 저항을 측정하기 위해 멀티 미터가 설정된 상태 에서이 핀을 테스트하여 입력/출력 신호가 지정된 범위 내에 있는지 확인하십시오.이 판독 값의 이상은 ECU와 센서 또는 액추에이터와의 커뮤니케이션과 관련된 문제를 나타낼 수 있습니다.

ECU 문제를 나타내는 일반적인 문제

실패한 엔진 제어 장치 (ECU)는 차량의 성능과 효율성을 심각하게 방해하여 즉시 해결되지 않으면 비용이 많이 드는 수리를 초래할 수 있습니다.결함이있는 ECU의 증상을 조기에 인식하는 것은 손상을 완화하고 최적의 엔진 기능을 유지하는 데 중요합니다.다음은 ECU 실패의 가장 널리 퍼진 징후 중 일부입니다.

엔진에서 비정상적인 동작

손상된 ECU는 종종 불규칙하거나 비정상적인 엔진 거동을 통해 나타나며, 이는 문제의 가장 눈에 띄는 지표 중 하나입니다.증상에는 엔진 출력의 현저한 감소, 지연 또는 느린 가속도, 수술 중 빈번한 실수 또는 실린더의 일관된 오해가 포함될 수 있습니다.이러한 문제는 ECU가 센서 데이터를 올바르게 처리 할 수 ​​없거나 연료 인젝터 및 점화 시스템과 같은 중요한 구성 요소에 대한 적절한 제어 명령을 실행할 수 없기 때문입니다.

예를 들어, ECU가 올바른 공기 연료 혼합물을 유지하지 못하면 엔진은 원활한 성능을 제공하기 위해 고군분투 할 수 있습니다.이러한 혼란은 운전 가능성을 손상시킬 수 있으며 체크되지 않은 상태로두면 확대 될 수 있습니다.이러한 증상을 발견하면 전문 진단 서비스를 찾는 것이 필수적입니다.

엔진 표시등이 켜져 있습니다

체크 엔진 표시등은 현대 차량의 보편적 인 경고 시스템이며 조명은 종종 엔진 제어 시스템 내에서 오작동을 나타냅니다.결함이있는 ECU는 지속적인 체크 엔진 표시등의 일반적인 원인입니다.그러한 경우, ECU는 엔진 운영을 효과적으로 관리하기 위해 고군분투하여 경고로 빛을 트리거합니다.

체크 엔진 표시등은 ECU와 관련이없는 다양한 문제로 인해 발생할 수 있지만 지속적인 조명은 무시해서는 안됩니다.OBD-II 스캐너와 같은 전문 진단 도구는 ECU에 저장된 오류 코드를 읽어 기본 문제에 대한 통찰력을 제공 할 수 있습니다.이러한 코드가 ECU 관련 오류를 나타내는 경우 추가 합병증을 피하기 위해 즉시 해결하는 것이 중요합니다.

배출량 증가

오작동하는 ECU는 공기-연료 혼합물 및 연소 공정의 정확한 조절을 방해하여 배출 수준이 높아질 수 있습니다.연료 효율과 환경 준수 사이의 최적 균형을 유지하는 ECU의 역할은 타협되어 종종 배출 테스트가 실패합니다.

배출량이 높을뿐만 아니라 배기관의 연기 증가를 관찰 할 수 있으며, 종종 실행되지 않은 연료의 뚜렷한 냄새가 동반됩니다.이것은 ECU가 연소 과정을 정확하게 제어 할 수 없을 때 발생하여 연료가 불완전하게 연소됩니다.이는 환경에 영향을 줄뿐만 아니라 연료 효율을 감소시켜 전체 운영 비용을 증가시킵니다.이러한 증상을 즉시 해결하는 것은 배출 표준을 충족하고 엔진 성능을 보존하는 데 중요합니다.

ECU를 테스트하기위한 최상의 다중 미터입니다

ECU (Engine Control Unit)를 진단 할 때 가장 적합한 멀티 미터를 선택하는 것은 정확한 측정 및 신뢰할 수있는 결과를 얻는 데 중요합니다.DMM (Digital Multimeter)은 정확성, 사용자 친화적 인 설계 및 고급 기능으로 인해 ECU 진단을위한 최적의 선택으로 간주됩니다.이동 바늘에 의존하여 디스플레이 판독 값을 표시하는 아날로그 멀티 미터와 달리 디지털 모델은 명확한 디스플레이에 수치 값을 나타내므로 전압, 저항 및 연속성을 측정 할 때 더 큰 정밀도를 보장합니다.이 매개 변수는 ECU의 건강을 평가하고 잠재적 결함을 식별하는 데 필수적입니다.또한 디지털 멀티 미터의 적응성은 현대 자동차 시스템의 복잡한 요구와 호환됩니다.

the와 같은 모델 Fluke 88V 자동차 멀티 미터 RPM 측정을 포함한 고급 진단 기능을 제공하는 반면 예산 친화적 인 옵션은 다음과 같습니다. 클라인 도구 MM400 기본 테스트에 충분합니다.멀티 미터를 선택할 때 정확도, 내구성 및 안전 인증 (예 : CAT III)을 우선시합니다.

결론

멀티 미터로 ECU를 테스트하는 것은 처음에는 어려운 것처럼 보일 수 있지만 누구나 올바른 지침과 도구로 배울 수있는 기술입니다.차량의 엔진 제어 장치의 작동 방식과 잠재적 인 문제를 식별 할 수있는 방법을 이해하면 시간, 돈 및 불필요한 좌절이 절약 될 수 있습니다.문제를 진단하거나 마음의 평화를 확인하든 멀티 미터 사용은 차량을 최상위 모양으로 유지하는 효과적인 방법입니다.이 가이드를 따르면 이제 ECU 진단을 통제하고 자동차를 원활하게 운영 할 수 있습니다.자신감을 가지고 경험이나 질문을 주저하지 말고, 당신이 취하는 단계는 차량의 건강을 마스터하는 데 더 가까워집니다.

자주 묻는 질문 [FAQ]

1. ECU를 어떻게 테스트 할 수 있습니까?

ECU 테스트에는 ECU 시뮬레이터 또는 진단 스캐너와 같은 도구를 사용하여 자동차의 전기 시스템을 시뮬레이션하여 매개 변수를 모니터링하고 결함 코드를 읽고 출력 신호를 평가하여 제어 된 조건에서 효과적인 진단을 허용합니다.

2. 멀티 미터로 ECU를 테스트하지 않을 위험은 얼마입니까?

ECU 진단을 위해 멀티 미터를 사용하지 않으면 악화 될 수있는 감지되지 않은 결함이 발생하여 비용이 많이 드는 수리 나 교체를 유발하며 보증을 무효화 할 수 있습니다.전압, 저항 및 연속성 측정에서 멀티 미터의 정확성은 효과적인 진단을위한 필수 도구입니다.

3. ECU 결함을 어떻게 방지 할 수 있습니까?

ECU 결함을 방지하려면 적절한 오일 및 냉각수 수준을 유지하고 엔진 마운트 및 브레이크 유체가 양호한 상태인지 확인하고 퓨즈를 검사하고 배선을 검사하여 문제를 조기에 감지하고 해결하기 위해 퓨즈를 일상적으로 테스트하십시오.

4. ECU 퓨즈에 결함이 있으면 어떻게됩니까?

ECU 퓨즈가 날아 가면 엔진이 시작하거나 실속을 일으키지 못하게 할 수 있습니다.이를 해결하려면 배터리를 분리하고 퓨즈 박스의 손상된 퓨즈를 찾아 올바른 암페어 등급 중 하나로 교체하여 기능을 복원해야합니다.

5. 배터리를 분리하면 ECU가 재설정됩니까?

배터리를 분리하면 오류 코드를 지우면서 오래된 자동차의 ECU를 재설정 할 수 있지만 현대 차량은 종종 ECU 설정을 유지합니다.적절한 재설정 수행에 대한 지침은 차량 매뉴얼 또는 전문가에게 문의하십시오.
