전기 시스템에 가장 적합한 회로 차단기 선택

차단기는 회로에 과부하가 걸리거나 합선이 발생한 경우 자동으로 전류를 차단하는 안전장치입니다.전선, 가전제품 또는 장비가 과열되도록 허용하는 대신 문제가 더 위험해지기 전에 차단기가 작동하여 전원을 차단합니다.올바른 회로 차단기를 선택하는 것은 알려진 브랜드를 선택하거나 암페어 등급을 일치시키는 것에만 국한되지 않습니다.이 기사에서는 고려해야 할 주요 요소에 대해 논의하고, 신뢰할 수 있는 회로 차단기 브랜드를 검토하고, 다양한 응용 분야에 적합한 차단기를 설명하고, 피해야 할 일반적인 구매 실수를 강조합니다.

카탈로그

회로 차단기 선택 시 중요한 요소

올바른 회로 차단기를 선택하는 것은 안전과 장기적인 전기 신뢰성 모두에 중요합니다.단순히 앰프번호만 일치시켜서 차단기를 선택하는 것이 아닙니다.올바른 선택은 전기 부하, 전선 크기, 패널 호환성, 오류 전류 수준, 작동 환경 및 회로에 연결된 장비 유형에 따라 다릅니다.

차단기 크기 및 전류 등급

차단기의 전류 정격은 보호 기능이 활성화되기 전에 회로가 안전하게 전달할 수 있는 전류량을 결정합니다.일반적인 주거용 회로는 15A 또는 20A 차단기를 사용하는 반면, 전기 스토브, HVAC 시스템, 온수기 및 EV 충전기와 같은 더 큰 부하에는 30A~60A 이상이 필요할 수 있습니다.차단기 크기는 항상 전선 용량과 실제 부하 수요와 일치해야 합니다.소형 차단기는 정상 작동 중에 반복적으로 작동할 수 있는 반면, 대형 차단기는 과부하 상태에서 배선을 보호하지 못할 수 있습니다.실제 응용 분야에서 몇 시간 동안 작동하는 연속 부하는 열 축적을 줄이고 장기 안정성을 향상시키기 위해 추가 설계 마진이 필요한 경우가 많습니다.

차단기 크기	전형적인 전압	공통 구리선 크기*	공통 극 유형	추천 연속 로드**
15A	120V	14AWG	단극	12A
20A	120V	12AWG	단극	16A
30A	240V	10AWG	이중극	24A
40A	240V	8AWG	이중극	32A
50A	240V	6AWG	이중극	40A
60A	240V	4~6AWG	이중극	48A
70A	240V	4AWG	이중극	56A
100A	240V	3AWG ~ 1AWG	이중극/메인 차단기	80A
125A~200A	240V	피더/서비스 계산	메인 차단기	시스템에 따라 다름

참고:

* 와이어 크기는 구리 대 알루미늄 도체, 절연 유형, 온도 등급, 도관 충진, 주변 온도 및 현지 전기 규정 요구 사항에 따라 달라집니다.

** 연속 부하는 일반적으로 장기간 작동 시 차단기 정격의 80%로 제한됩니다.

패널 호환성

회로 차단기는 모든 전기 패널에서 보편적으로 상호 교환이 가능하지 않습니다.전류 정격이 동일한 차단기라도 서로 다른 버스바 설계, 잠금 메커니즘, 치수 및 내부 접점 구조를 사용할 수 있습니다.잘못된 유형의 차단기를 설치하면 전기 접촉이 느슨해지거나 과열되거나 트립 성능이 저하되거나 전기 규정 위반이 발생할 수 있습니다.이는 구형 패널을 업그레이드하거나 단종된 차단기 모델을 교체할 때 특히 중요합니다.Schneider Electric, Siemens, Eaton, ABB 및 Square D와 같은 많은 제조업체는 적절한 기계적 적합성과 전기적 성능을 유지하기 위해 자체 패널 시스템용으로 특별히 차단기를 설계합니다.

차단 용량 설명

차단 용량이란 차단기가 고장 없이 안전하게 정지할 수 있는 최대 단락 전류를 나타냅니다.이 등급은 일반적으로 킬로암페어(kA)로 표시됩니다.주거용 시스템에서는 사용 가능한 고장 전류가 일반적으로 낮지만 상업용 및 산업용 전력 시스템에서는 변압기, 발전기 또는 대규모 배전 네트워크로 인해 매우 높은 고장 전류가 발생할 수 있습니다.차단기의 인터럽트 정격이 너무 낮으면 심각한 결함을 안전하게 제거하지 못하여 장비 파괴 또는 전기 화재의 위험이 높아질 수 있습니다.산업용 패널, 모터 제어 시스템, 제조 장비 및 결함 에너지 수준이 훨씬 더 높은 대형 상업용 건물에는 더 높은 인터럽트 용량 차단기가 필요한 경우가 많습니다.

방해하다 용량	전형적인 시스템 유형	결함 현재 환경	전형적인 차단기 종류
5kA	작은 주거용 회로	낮은 결함 현재	미니어처 회로 차단기(MCB)
10kA	표준 주거용 패널	보통 주거용 결함 수준	주거용 MCB
14kA~22kA	대형 주거용 및 경상업용 시스템	더 높은 사용 가능 고장 전류	헤비듀티 주거용/상업용 차단기
25kA~35kA	상업용 건물	상업용 유통 시스템	성형케이스 회로 차단기(MCCB)
42kA~65kA	산업용 시설	높은 산업 고장 전류	산업용 MCCB
85kA~100kA+	중공업 및 유틸리티 시스템	매우 높음 단층에너지	공기 회로 차단기(ACB) 또는 산업용 전력 차단기

단극 대 이중극 차단기

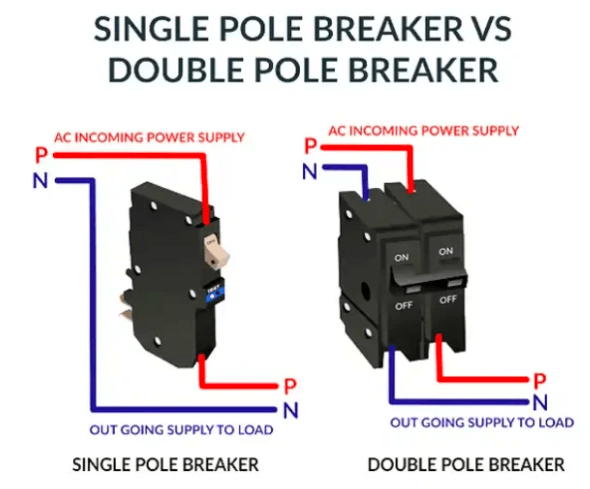

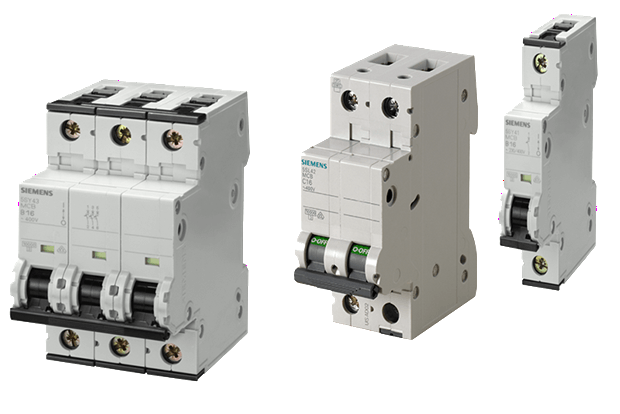

단극 및 이중 극 차단기는 주거용 및 상업용 경공업 전기 패널에 사용되는 가장 일반적인 두 가지 회로 차단기입니다.둘 다 과부하와 단락으로부터 회로를 보호하기 때문에 자주 비교되지만, 서로 다른 전압 수준과 부하 요구 사항에 맞게 설계되었습니다.

특징	단극 차단기	이중극 차단기
일반적인 전압	120V	240V
뜨거운 수 전선	핫 와이어 1개	2개의 열선
공통 앰프 평가	15A~20A	20A~60A+
전형적인 응용	조명, 콘센트, TV, 선풍기, 소형가전	공기 컨디셔너, 건조기, 오븐, 온수기, 용접기, EV 충전기
사용된 공간 패널	1슬롯 점유	2 점유 연결된 슬롯
전력 공급	낮은 전력 회로	더 높은 전력 회로
트립 운영	여행 하나 회로선	여행은 둘 다 뜨겁다 함께 줄을 서다
와이어 구성	하나는 뜨겁게, 하나는 중립	두 개의 열선, 때로는 중립적
설치 복잡성	더 간단하다 주거용 회로	더 무거운 의무 배선 및 더 큰 부하
에너지 수요	낮음~보통	보통에서 높음
공통 주거용	침실, 거실 방, 조명 회로	주방 가전제품, HVAC 시스템, 차고 장비
결함 보호 범위	하나를 보호합니다 통전된 도체	둘 다 보호 동시에 통전되는 도체

권장 회로 차단기 브랜드

슈나이더 일렉트릭

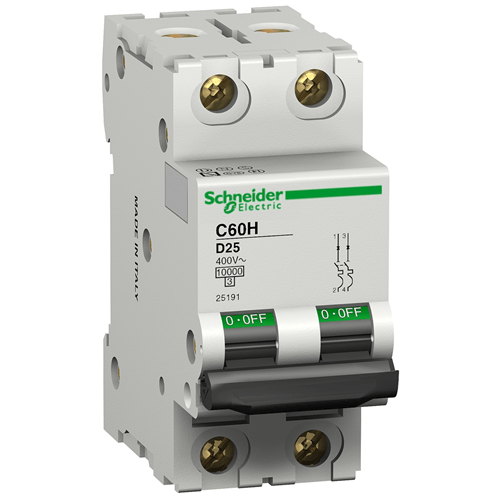

Schneider Electric은 주거용, 상업용, 산업용 전기 시스템을 위한 광범위한 회로 차단기를 제공합니다.이 회사는 특히 주거용 로드 센터에 사용되는 Square D QO 및 Homeline 제품군으로 유명합니다.QO 차단기는 강력한 내구성과 눈에 보이는 트립 표시기 디자인으로 인해 고급 주거용 설치에 일반적으로 선택되는 반면, 홈라인 차단기는 비용 효율적이고 널리 사용 가능하기 때문에 표준 가정용 시스템에 널리 사용됩니다.대규모 상업 및 산업용 애플리케이션을 위해 Schneider는 더 높은 전류 용량과 더 강력한 오류 보호 성능을 위해 설계된 PowerPact 몰드 케이스 회로 차단기도 제공합니다.

지멘스

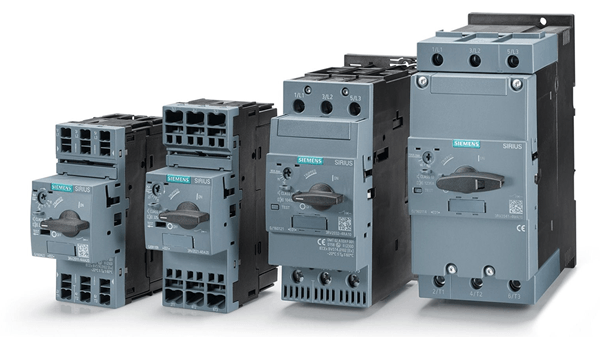

Siemens는 가정용 전기 패널, 상업용 배전 시스템 및 산업용 전력 인프라용 회로 차단기를 제조합니다.일반적인 주거용 제품 라인에는 Siemens 로드 센터에 자주 설치되는 Siemens QP 및 QT 차단기가 포함됩니다.또한 이 회사는 최신 전기 안전 요구 사항에 맞게 설계된 AFCI 및 GFCI 차단기도 제공합니다.대규모 전기 시스템의 경우 Siemens Sentron 성형 케이스 회로 차단기는 높은 인터럽트 정격, 안정적인 작동 및 까다로운 부하 조건에서 안정적인 오류 제거 성능으로 인해 널리 사용됩니다.

이튼

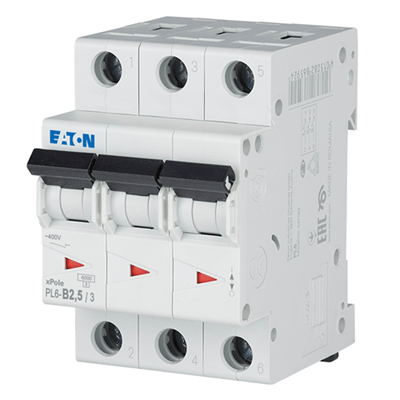

Eaton은 주거용, 상업용, 산업용 및 전력 관리 애플리케이션용 회로 차단기를 생산합니다.인기 있는 주거용 제품군에는 Eaton BR 및 Eaton CH 차단기가 포함됩니다.BR 차단기는 경제성과 광범위한 호환성으로 인해 주거용 패널에 일반적으로 사용되는 반면, CH 차단기는 더 강력한 내부 구조와 프리미엄 구리 버스바 지원으로 잘 알려져 있습니다.Eaton은 또한 더 높은 결함 보호 기능과 연속 부하 신뢰성을 요구하는 상업용 건물, 제조 시스템 및 산업용 배전 장비를 위한 시리즈 G 몰드 케이스 회로 차단기를 제조합니다.

ABB

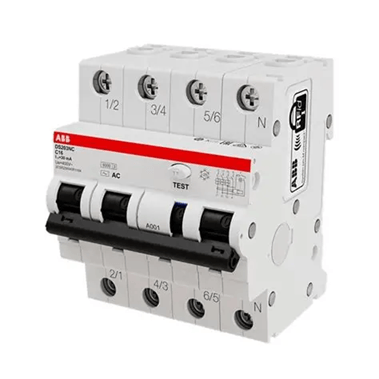

ABB는 산업 자동화, 재생 에너지 시스템, 상업 시설 및 대규모 배전 네트워크용 회로 차단기를 개발합니다.ABB S200 소형 회로 차단기 시리즈는 주거용 및 상업용 설치에 일반적으로 사용되는 반면, Tmax 성형 케이스 회로 차단기는 더 높은 전류 처리 및 고급 보호 조정이 필요한 산업용 전력 시스템에 널리 적용됩니다.ABB Emax 기중 회로 차단기는 높은 차단 용량과 신뢰할 수 있는 장기 작동이 중요한 산업용 배전반 및 대규모 시설에도 자주 설치됩니다.

스퀘어D

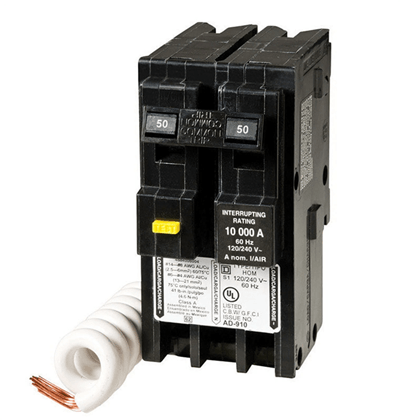

Square D는 주거용 및 경상용 전기 시스템 분야에서 가장 잘 알려진 회로 차단기 브랜드 중 하나입니다.QO 및 홈라인 차단기 시리즈는 안정적인 패널 호환성, 쉬운 설치 및 강력한 현장 신뢰성으로 인해 가정에서 널리 사용됩니다.QO 차단기는 내구성이 뛰어난 설계와 빠른 시각적 트립 표시로 인해 고급 주거용 시스템에 일반적으로 선택되는 반면, 홈라인 차단기는 경제성과 접근성에 초점을 맞춘 표준 주거용 설치에 널리 사용됩니다.Square D는 또한 더 무거운 부하 보호가 필요한 상업용 배전반 및 대형 전기 시스템을 위한 PowerPact 성형 케이스 회로 차단기를 제공합니다.

다양한 애플리케이션을 위한 최고의 회로 차단기

애플리케이션에 적합한 차단기를 선택하면 전기 안전, 시스템 안정성, 장비 보호 및 장기적인 신뢰성을 향상시키는 데 도움이 됩니다.

주거용 주택

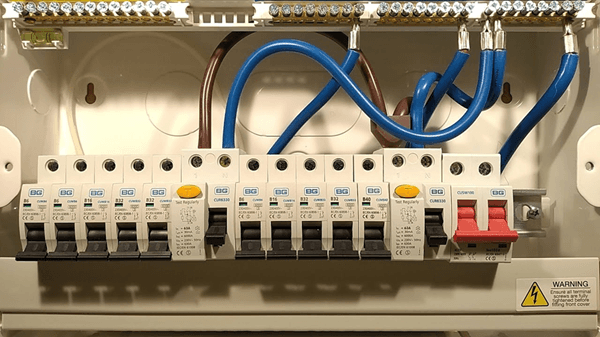

주거용 시스템에는 일반적으로 조명, 콘센트, 주방 기기, HVAC 시스템 및 온수기에 전원을 공급하는 표준 120V 및 240V 분기 회로용으로 설계된 차단기가 필요합니다.안전 보호는 가정에서 특히 중요하므로 AFCI 및 GFCI 보호는 전기 화재 및 감전 위험을 줄이는 데 도움이 되는 많은 회로에서 일반적으로 필요합니다.주택 소유자는 또한 쉬운 설치, 기존 로드 센터와의 호환성, 일상적인 가정 사용을 위한 안정적인 장기 작동을 우선시하는 경우가 많습니다.

상업용 건물

상업용 건물은 동시에 여러 개의 고부하 회로가 실행되는 대규모 전기 시스템을 운영하는 경우가 많습니다.사무실, 병원, 식당, 학교 및 소매 공간에는 일반적으로 더 높은 인터럽트 등급, 더 강력한 과부하 보호 및 여러 배전반 간의 더 나은 조정 기능을 갖춘 차단기가 필요합니다.또한 상업용 시스템에는 하루 종일 지속적으로 작동하는 HVAC 시스템, 엘리베이터, 주방 장비, 조명 네트워크 및 서버실에 대한 안정적인 보호가 필요합니다.

산업용 장비

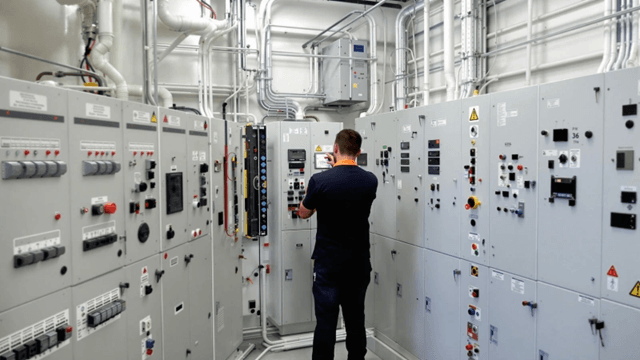

산업용 애플리케이션은 모터 시동 전류, 연속 작동, 진동, 열 및 더 높은 사용 가능한 오류 전류로 인해 회로 차단기에 훨씬 더 큰 스트레스를 가합니다.제조 시스템, 압축기, 컨베이어, 용접기 및 자동화 장비에는 더 강력한 열 성능, 높은 인터럽트 용량 및 더 정확한 오류 조정 기능을 갖춘 차단기가 필요한 경우가 많습니다.이러한 환경에서는 전기 고장으로 인해 장비 손상, 생산 중단 시간 및 비용이 많이 드는 유지 관리 중단이 발생할 수 있으므로 차단기 신뢰성이 매우 중요합니다.

태양광 시스템 및 발전기

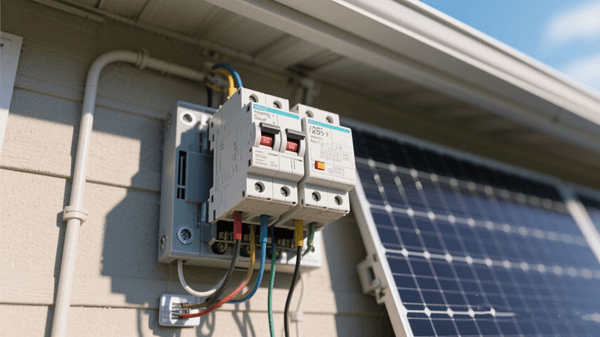

태양광 발전 시스템과 발전기에는 변화하는 전력 조건, 지속적인 실외 노출, 다양한 전류 흐름 특성을 처리할 수 있는 차단기가 필요합니다.태양광 설치에는 패널, 결합기 박스, 배터리, 충전 컨트롤러 및 인버터용 DC 정격 차단기가 필요할 수 있습니다.발전기 시스템은 또한 백업 전력을 배전망에서 안전하게 분리하기 위해 적절한 격리 및 전송 보호가 필요합니다.이러한 애플리케이션에서는 전압 호환성, 내후성, 인터럽트 정격 및 열 안정성이 특히 중요합니다.

EV 충전기

전기 자동차 충전기는 지속적인 고전류 수요를 생성하므로 안전과 충전 신뢰성 모두에 있어 적절한 차단기 선택이 중요합니다.많은 레벨 2 EV 충전기는 몇 시간 동안 지속적으로 작동하는 전용 240V 이중 극 회로를 사용합니다.이러한 장기간의 부하 동작으로 인해 과열, 불필요한 트립 및 장기적인 열 응력을 줄이기 위해 차단기의 크기를 적절하게 조정해야 합니다.최신 EV 설치에는 GFCI 보호, 부하 관리 호환성 및 스마트 에너지 모니터링 시스템 지원이 필요할 수도 있습니다.

일반적인 회로 차단기 문제 및 구매 실수

문제 또는 실수	공통 원인	실제 세계 효과	추천 솔루션
빈번한 차단기 트리핑	과부하됨 회로, 단락 또는 소형 차단기	가전제품 종료 반복적으로 꺼지고 회로가 불안정해짐	회로를 줄인다 배선을 로드하고 검사하거나 올바른 크기의 차단기를 설치하십시오.
설치 잘못된 차단기 브랜드	차단기 사용 패널과 호환되지 않음	느슨한 연결, 과열, 신뢰할 수 없는 보호, 코드 위반	항상 사용 패널 모델에 승인된 차단기
특대형 차단기 선택	더 높은 것을 선택 전선이 안전하게 처리할 수 있는 것보다 높은 전류 정격	전선은 다음과 같습니다. 차단기가 작동하기 전에 과열됨	매치 브레이커 와이어 게이지 및 부하 요구 사항에 맞는 크기
소형 차단기 선택	차단기는 할 수 없습니다 정상 작동 전류 처리	상수 정기적으로 사용하는 동안 귀찮은 넘어짐	실제 계산 차단기를 선택하기 전에 부하 수요
낮은 인터럽트 등급	차단기 오류 전류 수준에 비해 인터럽트 용량이 너무 낮음	차단기가 고장날 수 있음 심각한 단락 중	사용 가능 확인 오류 전류 및 적절한 kA 등급 선택
루즈 브레이커 연결	나쁨 설치 또는 마모된 패널 접촉	열 축적, 아크, 타는 냄새, 부스바 손상	재설치 제대로 또는 손상된 구성 요소를 교체
낡았거나 낡았음 차단기	내부 노화 메커니즘과 반복적인 열응력	지연된 트리핑 또는 신뢰할 수 없는 보호	노후화를 대체하십시오 마모 또는 불안정의 징후를 보이는 차단기
사용 산업용 부하의 주거용 차단기	차단기 없음 모터 시동 또는 고강도 작동을 위해 설계됨	조기 고장 및 불안정한 작동	사용 산업용 등급 MCCB 또는 고강도 차단기
무시 연속 부하 요구 사항	차단기 작동 장기간 최대 전류 근처	과도한 열 차단기 수명이 단축됩니다.	팔로우 연속 로드 크기 조정 지침
잘못된 극 구성	사용 이중극 보호가 필요한 장비를 위한 단극 차단기	부적절 작동 및 안전하지 않은 연결 해제 동작	전압 확인 설치 전 장비 요구 사항
수분 또는 옥외 노출	실내 등급 습한 환경이나 실외 환경에 설치된 차단기	부식, 불필요한 트립, 절연 불량	사용 내후성 인클로저 및 적절한 등급의 차단기
저렴한 저품질 차단기	나쁨 고품질 또는 위조 제품 제조	불안정한 여행 대응 및 안전 보호 감소	인증 구매 신뢰할 수 있는 제조업체의 차단기
무시 전기 코드 요구 사항	부적절한 차단기 선택 또는 설치 관행	실패 검사 및 잠재적인 안전 위험	NEC를 따르거나 현지 전기 규정 요구사항
부적절한 토크 설치 중	단자 나사 지나치게 조여졌거나 덜 조여졌음	느슨한 배선, 과열, 터미널 손상	팔로우 설치 중 제조업체 토크 사양
실패 기존 패널 업그레이드	현대적인 부하 오래된 전기 시스템에 추가됨	과부하됨 회로 및 호환성 문제	업그레이드 대형 가전제품이나 전기차 충전기 추가 시 패널

결론

최고의 회로 차단기는 전기 시스템의 실제 요구 사항에 맞는 차단기입니다.좋은 선택은 배선을 보호하고, 패널을 올바르게 장착하고, 필요한 전압과 전류를 지원하고, 발생할 수 있는 오류 조건을 안전하게 처리해야 합니다.차단기를 구입하기 전에 항상 암페어 등급, 패널 호환성, 폴 유형, 차단 용량 및 애플리케이션 요구 사항을 확인하십시오.Schneider Electric, Siemens, Eaton, ABB 및 Square D와 같은 신뢰할 수 있는 브랜드는 신뢰할 수 있는 다양한 옵션을 제공하지만 가장 안전한 선택은 여전히 ​​적절한 매칭과 설치에 달려 있습니다.

자주 묻는 질문 [FAQ]

1. 단순히 전류 정격을 일치시키는 것보다 회로 차단기를 전기 패널에 일치시키는 것이 더 중요한 이유는 무엇입니까?

올바른 암페어 등급의 차단기도 패널용으로 승인되지 않으면 여전히 안전하지 않을 수 있습니다.제조업체마다 서로 다른 버스바 설계, 잠금 시스템 및 접점 구조를 사용합니다.호환되지 않는 차단기는 느슨하게 끼워지거나 과열되거나 불안정하게 작동되거나 시간이 지남에 따라 패널이 손상될 수 있습니다.적절한 패널 호환성은 안전한 전기 접촉과 안정적인 오류 보호를 유지하는 데 도움이 됩니다.

2. 회로 차단기가 전선에 비해 너무 크면 어떤 문제가 발생할 수 있습니까?

대형 차단기를 사용하면 트립되기 전에 와이어를 통해 과도한 전류가 흐를 수 있습니다.이로 인해 전선 과열, 절연 손상, 용융 또는 전기 화재가 발생할 수 있습니다.차단기의 역할은 기기뿐만 아니라 배선을 보호하는 것이므로 차단기 크기는 항상 전선 용량과 일치해야 합니다.

3. EV 충전기에 특별한 차단기 크기 고려 사항이 필요한 이유는 무엇입니까?

EV 충전기는 멈추지 않고 몇 시간 동안 고전류를 끌어올 수 있기 때문에 연속 부하로 간주됩니다.계속 작동하면 차단기 및 배선 시스템 내부에 더 많은 열이 발생합니다.이 때문에 EV 충전 회로에는 일반적으로 귀찮은 트리핑과 장기적인 열 스트레스를 줄이기 위해 전용 이중 극 차단기, 적절한 와이어 크기, 신중한 부하 계산이 필요합니다.

4. 산업용 회로 차단기가 표준 주거용 차단기와 다른 점은 무엇입니까?

산업용 차단기는 더 큰 결함 전류, 더 강한 모터 시동 서지, 진동, 열 및 지속적인 무거운 전기 부하를 처리하도록 설계되었습니다.또한 일반적으로 더 높은 인터럽트 등급과 더 정확한 보호 조정을 제공합니다.주거용 차단기는 주로 전력 수요가 적은 조명, 콘센트, 가전 제품에 최적화되어 있습니다.

5. 상업용 및 산업용 전기 시스템에서 차단 용량이 중요한 이유는 무엇입니까?

차단 용량은 오류 발생 시 차단기가 안전하게 정지할 수 있는 단락 전류의 양을 결정합니다.변압기, 발전기 또는 중장비가 있는 대규모 시설에서는 오류 전류 수준이 극도로 높아질 수 있습니다.차단기의 인터럽트 정격이 너무 낮으면 심각한 단락 중에 오류가 발생하여 장비 파괴 및 전기 화재의 위험이 높아질 수 있습니다.

6. AFCI 및 GFCI 차단기가 현대 가정에서 점점 더 일반화되는 이유는 무엇입니까?

AFCI 차단기는 화재로 이어질 수 있는 위험한 전기 아크를 감지하는 데 도움이 되며, GFCI 차단기는 습하거나 습한 지역에서 감전 위험을 줄여줍니다.현대 전기 규정은 주거용 전기 안전을 향상시키기 때문에 침실, 주방, 욕실, 차고 및 실외 회로에서 이러한 보호를 점점 더 요구하고 있습니다.

7. 값싸거나 위조된 회로 차단기를 사용하면 어떤 위험이 발생합니까?

품질이 낮은 차단기는 불안정한 트립 응답, 약한 내부 접점, 열악한 열 성능 또는 부정확한 보호 동작을 가질 수 있습니다.실제 결함 상황에서는 제대로 작동하지 않아 과열, 장비 손상 또는 화재 위험이 높아질 수 있습니다.신뢰할 수 있는 제조업체의 인증 차단기는 일반적으로 더 엄격한 안전 표준에 따라 테스트됩니다.

8. 태양광 발전 시스템에 때때로 표준 AC 차단기 대신 DC 정격 회로 차단기가 필요한 이유는 무엇입니까?

태양광 패널과 배터리 시스템은 종종 직류(DC)를 사용하여 작동하는데, 이는 오류 중단 시 교류(AC)와 다르게 동작합니다.DC 아크는 소화하기가 더 어렵기 때문에 표준 AC 차단기는 DC 결함을 안전하게 차단하지 못할 수 있습니다.DC 정격 차단기는 태양광 및 에너지 저장 시스템에서 이러한 조건을 안전하게 처리하도록 특별히 설계되었습니다.
