FT230X 핀아웃, 드라이버 설정 및 마이크로컨트롤러 인터페이스 가이드

카탈로그

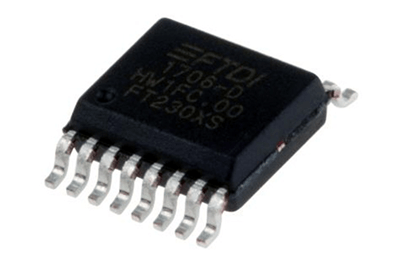

FT230X USB-UART 인터페이스 IC

는 FT230X FTDI의 소형 USB-UART 인터페이스 IC입니다.컴퓨터의 USB 데이터를 비동기 직렬 UART 신호로 변환하여 외부 하드웨어가 TX 및 RX 라인을 통해 통신할 수 있도록 합니다.이 칩은 전체 USB 프로토콜을 내부적으로 처리하므로 펌웨어 작업을 줄이고 USB 직렬 설계를 단순화합니다.

300보드에서 최대 3Mbaud까지의 데이터 속도를 지원하고, 외부 크리스털이 필요 없는 통합 클록 생성 기능을 포함하며, 구성 가능한 CBUS 핀, LED 드라이브 신호, UART 신호 반전 및 장치 구성을 위한 내장 메모리를 제공합니다.또한 FTDI VCP 및 D2XX 드라이버를 지원하여 장치가 지원되는 시스템에서 가상 COM 포트로 표시되도록 돕습니다.

FT230X는 USB 2.0 최고 속도 호환성, 통합 리셋, 내부 조정기, 낮은 활성 및 정지 전류, 확장된 온도 범위에서의 작동을 갖춘 소형 저전력 하드웨어용으로 설계되었습니다.

주문 정보:

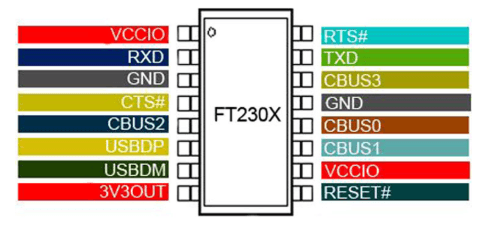

FT230X 핀아웃 및 하드웨어 개요

FT230X에는 USB 데이터 라인에 직접 연결되는 USBDP 및 USBDM과 같은 USB 통신 핀이 포함되어 있습니다.TXD 및 RXD 핀은 UART 직렬 전송 및 수신을 처리하고 RTS# 및 CTS#는 보다 안정적인 통신을 위해 옵션 하드웨어 흐름 제어를 지원합니다.

전원 관련 핀에는 VCCIO, 3V3OUT 및 GND가 포함됩니다.VCCIO를 사용하면 UART 인터페이스 전압이 외부 로직 레벨과 일치할 수 있으며, 3V3OUT은 내부 조정된 3.3V 출력을 제공합니다.이 칩에는 하드웨어 재설정 제어를 위한 RESET# 핀도 포함되어 있습니다.

CBUS0, CBUS1, CBUS2 및 CBUS3과 같은 추가 구성 가능 핀은 TX/RX LED 표시기, 클록 출력 또는 GPIO 작동과 같은 기능을 위해 프로그래밍할 수 있습니다.이러한 유연성은 외부 회로 설계를 단순화하는 동시에 인터페이스 제어 및 모니터링을 개선하는 데 도움이 됩니다.

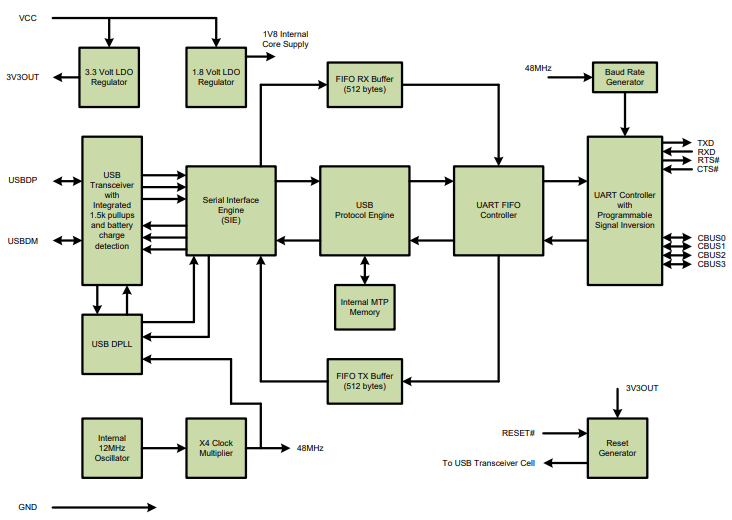

FT230X 내부 작동

FT230X는 컴퓨터의 USB 인터페이스와 UART 직렬 통신 시스템 사이의 브리지 역할을 합니다.내부적으로 칩은 USB 데이터 패킷을 마이크로컨트롤러와 내장형 하드웨어가 이해할 수 있는 UART TX/RX 신호로 변환합니다.

컴퓨터에 연결되면 USB 신호는 USBDP 및 USBDM 핀을 통해 입력되고 통합 USB 트랜시버 및 직렬 인터페이스 엔진(SIE)으로 전달됩니다.SIE는 패킷 디코딩, 타이밍, 동기화 및 USB 프로토콜 처리를 포함한 낮은 수준의 USB 통신 작업을 관리합니다.이를 통해 USB 펌웨어를 직접 구현하지 않고도 외부 마이크로 컨트롤러가 UART를 통해 통신할 수 있습니다.

그런 다음 USB 프로토콜 엔진은 수신되는 USB 데이터를 처리하고 이를 내부 FIFO 버퍼로 전송합니다.FT230X에는 별도의 512바이트 전송 및 수신 FIFO 버퍼가 포함되어 있어 데이터 흐름을 원활하게 하고 고속 직렬 전송 중에 통신 중단을 줄이는 데 도움이 됩니다.

버퍼링 후 UART FIFO 컨트롤러는 USB 데이터가 TXD, RXD, RTS# 및 CTS#와 같은 표준 UART 직렬 신호로 변환되는 UART 컨트롤러로 데이터를 보냅니다.UART 컨트롤러는 프로그래밍 가능한 신호 반전 및 구성 가능한 통신 설정도 지원합니다.

FT230X에는 필요한 작동 클록을 내부적으로 생성하는 내부 발진기와 클록 곱셈기가 포함되어 있어 외부 크리스털이 필요하지 않습니다.통합 전압 조정기는 안정적인 내부 3.3V 및 1.8V 공급을 제공하는 반면 내부 MTP 메모리는 USB 설명자 및 CBUS 설정과 같은 장치 구성 정보를 저장합니다.

이 통합 아키텍처는 하드웨어 설계를 단순화하고, 외부 구성 요소를 줄이며, 낮은 전력 소비로 안정적인 USB-직렬 통신을 제공하는 데 도움이 됩니다.

FT230X 전기 사양

FT230X 통신 성능

FT230X는 300baud에서 최대 3Mbaud까지 UART 데이터 전송 속도를 지원하므로 저속 제어 통신과 고속 직렬 데이터 교환이 모두 가능합니다.통합 USB 프로토콜 처리는 외부 마이크로 컨트롤러의 처리 오버헤드를 줄여 통신 효율성을 향상시키고 시스템 설계를 단순화합니다.

지속적인 전송 중에 원활한 데이터 흐름을 유지하기 위해 FT230X에는 별도의 512바이트 전송 및 수신 FIFO 버퍼가 포함되어 있습니다.이러한 버퍼는 데이터 손실을 최소화하고 오버플로 위험을 줄이며 처리량이 높은 통신 중에 안정성을 향상시키는 데 도움이 됩니다.내부 버퍼링 시스템은 버스트 데이터 전송이나 USB 호스트와 UART 장치 간의 빠른 직렬 통신을 처리할 때 특히 유용합니다.

FT230X는 또한 통합 클록 생성 시스템을 통해 낮은 통신 대기 시간과 안정적인 타이밍 성능을 제공합니다.이 칩은 내부 발진기와 클록 체배기를 사용하므로 신뢰할 수 있는 UART 타이밍 정확도를 유지하면서 외부 크리스털이 필요하지 않습니다.RTS# 및 CTS#을 통한 하드웨어 흐름 제어 지원은 과도한 데이터 트래픽 중에 버퍼 오버런을 방지하여 통신 안정성을 더욱 향상시킵니다.

실제 작동에서 FT230X는 안정적인 USB 연결 안정성, 낮은 전력 소비 및 지원되는 운영 체제 전체에서 일관된 드라이버 성능으로 알려져 있습니다.통합 USB 트랜시버, 전압 조정기 및 프로토콜 엔진은 컴팩트한 하드웨어 설계에서 신뢰할 수 있는 직렬 통신 성능을 유지하면서 외부 설계 복잡성을 줄이는 데 도움이 됩니다.

FT230X 드라이버 설치 및 소프트웨어 설정

FT230X는 FTDI 가상 COM 포트(VCP) 및 D2XX 드라이버를 사용하여 컴퓨터가 장치를 직렬 COM 포트로 인식할 수 있도록 합니다.USB를 통해 FT230X를 연결하면 운영 체제는 일반적으로 하드웨어를 감지하고 자동으로 적절한 드라이버를 로드합니다.일단 설치되면 장치는 터미널 소프트웨어, 프로그래밍 도구 및 임베디드 개발 플랫폼과 함께 사용할 수 있는 표준 직렬 통신 인터페이스로 시스템에 나타납니다.

Windows 시스템의 경우 사용자는 일반적으로 공식 FTDI VCP 드라이버 패키지를 설치합니다.설치 후 FT230X는 장치 관리자의 COM 포트 섹션을 통해 확인할 수 있습니다.Linux 시스템에는 일반적으로 커널에 FTDI 드라이버 지원이 내장되어 있으므로 일반적으로 추가 설치 단계 없이 장치가 자동으로 감지됩니다.macOS는 FTDI 드라이버도 지원하지만 최신 시스템 버전에는 설치 중에 업데이트된 드라이버 패키지나 보안 권한 승인이 필요할 수 있습니다.

안정적인 통신 성능을 위해서는 올바른 드라이버 설치가 중요합니다.잘못된 드라이버, 손상된 USB 케이블 또는 전원 문제로 인해 FT230X가 올바르게 감지되지 않을 수 있습니다.어떤 경우에는 사용자가 드라이버를 수동으로 선택하거나 설치 후 시스템을 다시 시작해야 할 수도 있습니다.제대로 구성되면 FT230X는 낮은 대기 시간과 안정적인 USB 연결로 안정적인 직렬 통신을 제공합니다.

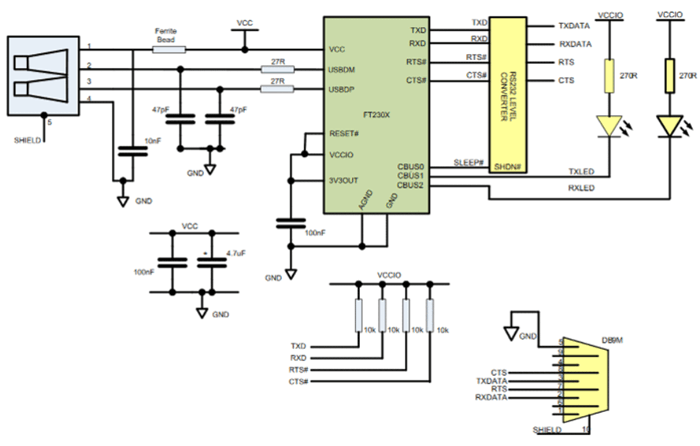

마이크로컨트롤러와 함께 FT230X를 사용하는 방법

FT230X는 컴퓨터의 USB 포트를 마이크로 컨트롤러의 UART 인터페이스에 연결합니다.위의 회로에서 FT230X는 USB 커넥터를 통해 USB 신호를 수신하여 TXD, RXD, RTS#, CTS# 등의 UART 통신 신호로 변환합니다.그런 다음 이러한 신호는 직렬 통신을 위해 마이크로컨트롤러 UART 핀에 직접 연결됩니다.

통신을 올바르게 설정하려면 FT230X TXD 핀을 마이크로컨트롤러 RX 핀에 연결하고, FT230X RXD 핀을 마이크로컨트롤러 TX 핀에 연결해야 합니다.두 장치 모두 동일한 접지 연결을 공유해야 합니다.VCCIO 핀은 UART 논리 전압 레벨을 대상 마이크로 컨트롤러와 일치시키는 데 사용되므로 3.3V 및 5V 시스템과 모두 호환됩니다.

또한 이 회로에는 페라이트 비드, 커패시터, 저항기와 같은 USB 보호 및 필터링 구성 요소가 포함되어 있어 신호 무결성을 개선하고 전기 잡음을 줄일 수 있습니다.CBUS 핀은 TX 및 RX 활동 LED를 구동하도록 구성되어 사용자가 직렬 데이터 전송을 시각적으로 모니터링할 수 있습니다.

컴퓨터에 FTDI 드라이버를 설치하면 FT230X가 가상 COM 포트로 나타납니다.그러면 직렬 터미널 소프트웨어 또는 개발 도구가 USB를 통해 연결된 마이크로컨트롤러와 직접 통신할 수 있습니다.

FT230X와 기타 USB-UART 변환기 비교

FT230X의 실제 응용

임베디드 시스템 디버깅

FT230X는 임베디드 시스템의 UART 디버깅에 널리 사용됩니다.엔지니어는 FT230X를 마이크로 컨트롤러에 연결하여 직렬 출력을 모니터링하고, 진단 메시지를 보고, 개발 중에 펌웨어 동작을 테스트합니다.안정적인 USB 연결과 안정적인 COM 포트 통신으로 디버깅이 더욱 쉽고 일관됩니다.

펌웨어 업로드 중

FT230X는 일반적으로 UART 통신을 통한 펌웨어 프로그래밍이 필요한 하드웨어에 통합됩니다.이를 통해 컴퓨터는 USB를 사용하여 펌웨어 데이터를 마이크로컨트롤러에 직접 전송할 수 있으므로 소프트웨어 업데이트가 단순화되고 최신 컴퓨터에서 전용 직렬 포트의 필요성이 줄어듭니다.

산업용 제어 인터페이스

산업용 시스템은 기계 제어, 모니터링 및 구성을 위해 UART 통신을 사용하는 경우가 많습니다.FT230X는 유지 관리 컴퓨터와 제어 시스템이 표준 USB 연결을 통해 산업용 컨트롤러와 통신할 수 있도록 하는 안정적인 USB-직렬 인터페이스를 제공합니다.

IoT 디바이스 통신

많은 IoT 개발 플랫폼은 장치 설정, 테스트 및 데이터 모니터링 중에 직렬 통신을 위해 FT230X를 사용합니다.이를 통해 개발자는 IoT 하드웨어와 컴퓨터 간에 센서 데이터, 구성 명령, 디버깅 정보를 교환할 수 있습니다.

USB-직렬 어댑터 모듈

FT230X는 일반적으로 USB-TTL 직렬 변환기 모듈 내부에 사용됩니다.이 어댑터는 통신, 구성 및 테스트 목적으로 USB를 통해 UART 기반 하드웨어를 컴퓨터에 쉽게 연결할 수 있는 방법을 제공합니다.

FPGA 및 개발 보드 인터페이스

개발 보드와 FPGA 시스템에는 직접 USB 직렬 통신을 제공하기 위해 FT230X 칩이 포함되는 경우가 많습니다.이를 통해 사용자는 외부 직렬 하드웨어 없이도 부트로더, 직렬 콘솔 및 구성 인터페이스에 액세스할 수 있습니다.

직렬 데이터 로깅 시스템

FT230X는 직렬 데이터를 지속적으로 수집하여 컴퓨터로 전송하는 시스템에 사용할 수 있습니다.내부 FIFO 버퍼는 지속적인 데이터 전송 중에 안정적인 통신을 유지하고 데이터 손실 위험을 줄이는 데 도움이 됩니다.

실험실 및 테스트 장비

테스트 장비 및 실험실 장치는 때때로 시스템 모니터링, 교정 및 매개변수 구성을 위한 USB 통신 인터페이스로 FT230X를 사용합니다.이 칩은 안정적인 직렬 통신 성능을 유지하면서 컴퓨터 연결을 단순화합니다.

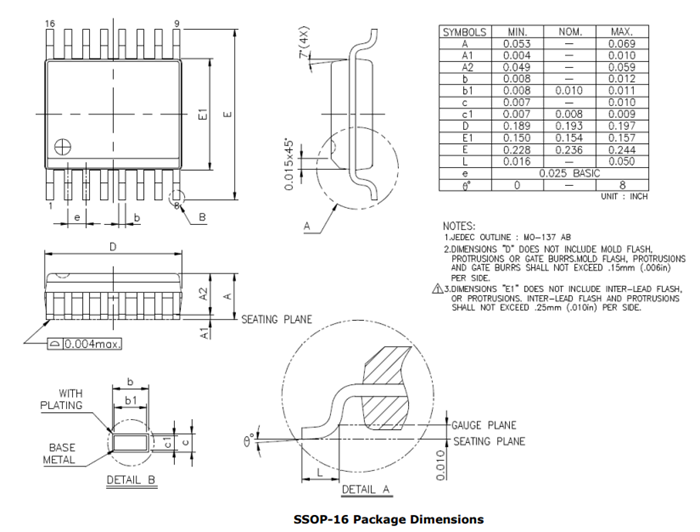

FT230X의 기계적 치수

결론

FT230X는 안정적인 직렬 통신, 소형 하드웨어 및 간단한 USB 연결이 필요한 설계를 위한 실용적인 USB-UART 인터페이스 IC입니다.통합 USB 엔진, 내부 발진기, 전압 조정기, 구성 가능한 CBUS 핀, FIFO 버퍼 및 드라이버 지원은 외부 구성 요소를 줄이는 동시에 설계 신뢰성을 높이는 데 도움이 됩니다.전반적으로 FT230X는 작고, 저전력이며, 신뢰할 수 있는 USB 직렬 인터페이스가 필요할 때 강력한 선택입니다.단순히 저렴한 컨버터를 선택하는 것보다 안정적인 드라이버, 유연한 논리 전압 지원, 깔끔한 UART 통신이 중요한 경우 특히 유용합니다.

자주 묻는 질문 [FAQ]

1. FT230X에 외부 수정 발진기가 필요하지 않은 이유는 무엇입니까?

FT230X에는 필요한 작동 클록을 내부적으로 생성하는 내부 발진기와 클록 곱셈기 회로가 포함되어 있습니다.이를 통해 외부 구성 요소가 줄어들고, PCB 크기가 줄어들며, 회로 설계가 단순화되고, 전반적인 시스템 통합이 향상됩니다.

2. FT230X FIFO 버퍼는 어떻게 직렬 통신 신뢰성을 향상합니까?

FT230X에는 고속 통신 중에 원활한 데이터 흐름을 돕는 별도의 512바이트 송신 및 수신 FIFO 버퍼가 포함되어 있습니다.이러한 버퍼는 오버플로 위험을 줄이고 데이터 손실을 최소화하며 버스트 데이터 전송 중 안정성을 향상시킵니다.

3. VCP와 D2XX 드라이버를 모두 지원하는 FT230X의 장점은 무엇입니까?

VCP 드라이버를 사용하면 FT230X가 표준 COM 포트로 나타나므로 터미널 소프트웨어 및 내장 도구와의 통합이 간단해집니다.D2XX 드라이버는 낮은 수준의 통신 제어가 필요한 고급 애플리케이션에 직접 USB 액세스를 제공합니다.

4. FT230X를 마이크로컨트롤러에 연결할 때 VCCIO가 중요한 이유는 무엇입니까?

VCCIO 핀을 사용하면 UART 논리 전압이 대상 시스템 전압과 일치할 수 있습니다.이는 FT230X가 로직 수준 호환성 문제를 일으키지 않고 3.3V 및 5V 마이크로 컨트롤러와 안전하게 통신하는 데 도움이 됩니다.

5. FT230X는 어떻게 마이크로컨트롤러 펌웨어 복잡성을 줄입니까?

FT230X는 통합 USB 트랜시버와 직렬 인터페이스 엔진(SIE)을 통해 내부적으로 전체 USB 프로토콜을 처리합니다.따라서 마이크로컨트롤러가 복잡한 USB 펌웨어 스택을 구현할 필요가 없습니다.

6. RTS# 및 CTS# 흐름 제어를 사용하지 않으면 어떤 통신 문제가 발생할 수 있습니까?

하드웨어 흐름 제어가 없으면 고속 통신에서는 수신 장치가 들어오는 데이터를 충분히 빠르게 처리할 수 없을 때 버퍼 오버런이나 데이터 삭제가 발생할 수 있습니다.RTS# 및 CTS#은 데이터 흐름을 조절하여 안정성을 향상시키는 데 도움이 됩니다.

7. 저가형 USB-UART 변환기보다 FT230X가 일반적으로 선호되는 이유는 무엇입니까?

FT230X는 안정적인 FTDI 드라이버 지원, 안정적인 USB 감지, 낮은 대기 시간 통신 및 일관된 운영 체제 호환성으로 유명합니다.이러한 특성은 통신 및 운전자 관련 문제를 줄이는 데 도움이 됩니다.

8. CBUS 핀은 하드웨어 유연성을 어떻게 향상시킵니까?

CBUS 핀은 TX/RX LED 표시기, GPIO 작동, 클록 출력 또는 절전 신호와 같은 다양한 기능에 맞게 구성할 수 있습니다.이를 통해 설계자는 추가 구성 요소 없이 유용한 제어 및 모니터링 기능을 추가할 수 있습니다.

9. 컴퓨터에서 FT230X를 감지하지 못하는 요인은 무엇입니까?

일반적인 원인으로는 잘못된 드라이버, 손상된 USB 케이블, 불충분한 전원 공급 장치 안정성, PCB 레이아웃 문제 또는 USB 신호 무결성 문제 등이 있습니다.부적절한 접지 및 누락된 디커플링 커패시터도 감지 신뢰성에 영향을 미칠 수 있습니다.
