DC-DC 변환기 유형 및 전력 변환 토폴로지에 대한 안내

DC-DC 변환기는 하나의 DC 전압 레벨을 다른 DC 전압 레벨로 변경하는 전자 전력 회로입니다.많은 전자 장치와 전력 시스템은 동일한 전압에서 작동하지 않습니다.일부 회로는 프로세서와 센서에 더 낮은 전압이 필요한 반면 다른 회로는 모터, 통신 시스템 또는 배전을 위해 더 높은 전압이 필요합니다.DC-DC 컨버터는 에너지 손실과 열 발생을 줄이면서 안정적이고 효율적이며 제어된 전력을 제공하는 데 도움이 됩니다.전압 요구 사항, 전력 수준, 효율성, 안전 및 시스템 복잡성에 따라 다양한 변환기 설계가 사용됩니다.이 기사에서는 절연 및 비절연 설계를 포함한 DC-DC 컨버터의 주요 유형에 대해 설명합니다.

카탈로그

DC-DC 컨버터의 주요 유형

DC-DC 컨버터는 절연형 컨버터와 비절연형 컨버터라는 두 가지 주요 범주로 나눌 수 있습니다.이들의 차이점은 주로 입력측과 출력측이 전기적으로 분리되어 있는지 여부에 따라 결정됩니다.각 유형은 다양한 전압 변환 요구 사항, 안전 수준, 전력 범위 및 애플리케이션 환경에 맞게 설계되었습니다.일부 시스템은 컴팩트한 크기와 고효율에 중점을 두는 반면, 다른 시스템은 안전, 소음 감소 또는 민감한 회로 보호를 위해 전기 절연이 필요합니다.

절연형 DC-DC 컨버터

절연형 DC-DC 컨버터는 변압기를 사용하여 입력측과 출력측을 전기적으로 분리합니다.이러한 절연은 안전성을 향상시키고 접지 루프 문제를 줄이며 전기 결함이나 전압 스파이크로부터 민감한 회로를 보호하는 데 도움이 됩니다.변압기는 에너지도 전달하기 때문에 절연 컨버터는 고전압 시스템, 산업 장비, 의료 기기, 통신 하드웨어, EV 시스템 및 서버 전원 공급 장치에 일반적으로 사용됩니다.실제 응용 분야에서는 장비가 엄격한 전기 안전 표준을 충족해야 하거나 시스템의 여러 부분이 별도의 접지 전위에서 작동하는 경우 절연 컨버터가 선호되는 경우가 많습니다.

비절연형 DC-DC 컨버터

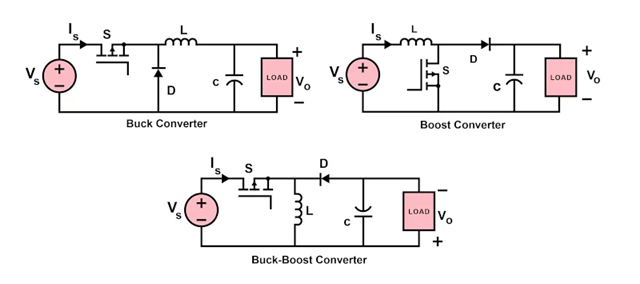

비절연 DC-DC 변환기는 변압기 절연을 사용하지 않습니다.입력과 출력은 동일한 전기 접지를 공유하므로 저전력 및 중간 전력 애플리케이션에 대해 설계가 더 작고 간단하며 빠르며 일반적으로 더 효율적입니다.일반적인 비절연 컨버터 유형에는 벅, 부스트, 벅-부스트, Ćuk, SEPIC, Zeta 및 인터리브 또는 결합 인덕터 설계와 같은 고이득 컨버터가 포함됩니다.변압기 절연을 방지하기 때문에 종종 더 낮은 비용과 더 높은 전력 밀도를 달성합니다.

절연형 DC-DC 컨버터의 일반적인 유형

플라이백 컨버터

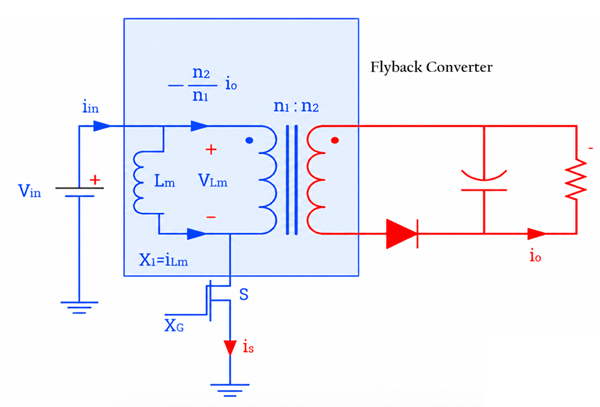

플라이백 컨버터는 변압기를 사용하여 전기 절연을 제공하면서 입력에서 출력으로 에너지를 전달하는 절연 DC-DC 컨버터입니다.다이어그램에 따르면 스위치 S가 ON되면 전류가 1차 권선을 통해 흐르고 트랜스포머의 자화 인덕턴스(Lm)에 에너지를 저장합니다.이 시간 동안 출력 다이오드는 OFF 상태입니다.스위치가 꺼지면 저장된 에너지가 2차 권선으로 전달되고 다이오드가 켜지며 출력 커패시터와 부하로 전력이 흐릅니다.컨버터는 권선비(n1:n2)를 갖는 변압기, 스위칭 트랜지스터, 다이오드, 커패시터 및 자기 인덕턴스와 같은 부품을 사용합니다.플라이백 컨버터는 일반적으로 저전력 및 중간 전력 애플리케이션용으로 설계되며 일반적으로 설계에 따라 낮은 DC 공급 장치부터 고전압 AC-DC 전원 공급 장치까지 입력 전압 범위를 사용하여 몇 와트에서 최대 약 150W까지 작동합니다.

순방향 변환기

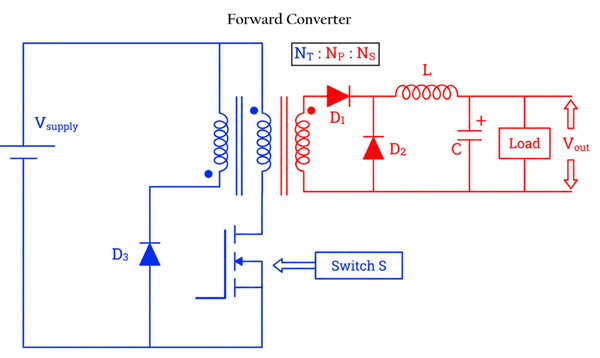

순방향 컨버터는 스위치 S가 켜져 있는 동안 변압기의 1차 권선에서 2차 권선으로 에너지를 직접 전달합니다.이미지에서 스위치가 활성화되면 입력 전원(Vsupply)이 변압기를 통해 에너지를 보냅니다.그런 다음 2차 권선은 다이오드 D1을 통해 전력을 전달하고, 출력 인덕터 L과 커패시터 C는 전압이 부하에 도달하기 전에 평활화합니다.스위치가 꺼지면 다이오드 D2는 부하에 대한 전류 흐름을 유지하여 출력을 안정화하는 데 도움을 줍니다.추가 재설정 권선과 다이오드 D3은 변압기 자속을 재설정하여 코어 포화를 방지하는 데 도움이 됩니다.

플라이백 컨버터와 비교하여 순방향 컨버터는 일반적으로 중전력 및 고전력 애플리케이션에 대해 더 낮은 출력 리플, 더 나은 효율성 및 향상된 성능을 제공합니다.이는 산업용 전원 공급 장치, 통신 시스템, 서버 및 고효율 SMPS 설계에 일반적으로 사용되며 일반적으로 회로 설계에 따라 수십 ~ 수백 와트에서 작동합니다.

푸시풀 컨버터

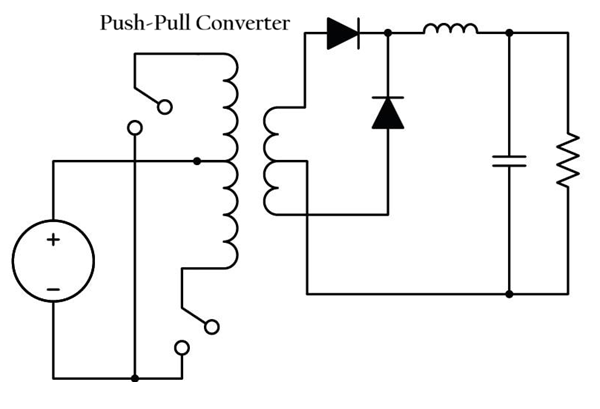

푸시풀 컨버터는 두 개의 스위칭 트랜지스터를 사용하여 중앙 탭 변압기 1차 권선의 반대쪽을 교대로 구동하는 절연형 DC-DC 컨버터입니다.일반적인 푸시풀 컨버터 이미지에서는 변압기가 중앙에 배치되고 두 개의 스위치가 한 번에 하나씩 작동하여 1차 권선을 통해 교류 전류가 흐릅니다.이러한 교번 동작을 통해 에너지가 2차측으로 효율적으로 전달될 수 있으며, 여기서 정류기 다이오드와 출력 필터는 고주파수 AC 신호를 안정적인 DC 출력 전압으로 변환합니다.

플라이백 및 순방향 컨버터에 비해 푸시풀 컨버터는 더 나은 변압기 활용도, 더 높은 효율성, 향상된 전력 처리 기능을 제공하므로 중전력 및 고전력 애플리케이션에 더 적합합니다.또한 이 토폴로지는 작동 중에 변압기 코어의 양쪽 절반이 사용되므로 변압기 크기를 줄이는 데 도움이 됩니다.푸시풀 컨버터는 일반적으로 스위칭 주파수 및 변압기 설계에 따라 수십 ~ 수백 와트 범위에서 사용됩니다.

하프 브리지 변환기

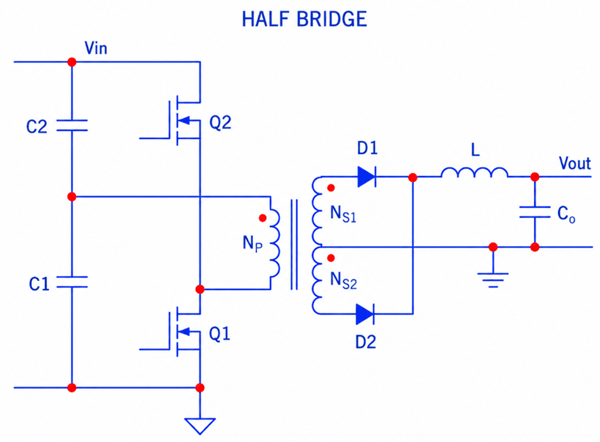

하프 브리지 컨버터는 중전력 및 고전력 스위칭 전원 공급 장치에 일반적으로 사용되는 절연형 DC-DC 컨버터입니다.이미지에서는 두 개의 스위칭 트랜지스터(Q1 및 Q2)가 교대로 작동하여 변압기 1차 권선(Np)을 구동합니다.커패시터 C1 및 C2는 입력 전압(Vin)을 두 부분으로 분할하여 스위치가 교류 전압 펄스를 변압기에 적용할 수 있도록 합니다.2차측에서는 트랜스포머 출력이 다이오드 D1과 D2에 의해 정류된 후 인덕터 L과 커패시터 Co에 의해 필터링되어 안정적인 DC 출력 전압(Vout)을 생성합니다.

변압기 권선의 빨간색 점은 올바른 위상 작동을 위한 권선 극성을 나타냅니다.푸시-풀 컨버터에 비해 하프 브리지 토폴로지는 각 스위치가 일반적으로 입력 전압의 약 절반만 인식하기 때문에 스위칭 트랜지스터의 전압 스트레스를 줄여줍니다.

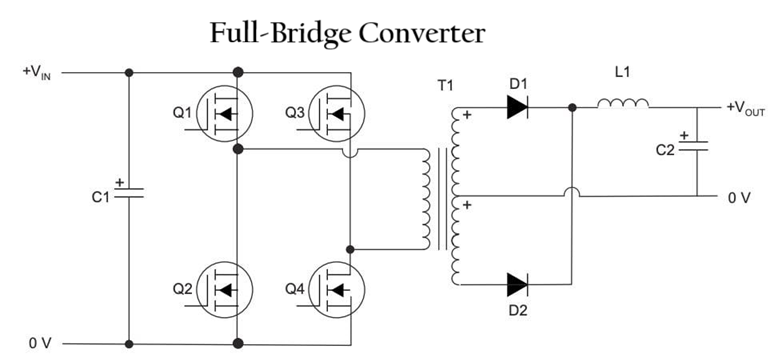

풀 브리지 컨버터

풀 브리지 변환기(H-브리지 변환기라고도 함) 토폴로지 이미지.이 다이어그램은 풀브리지 컨버터의 주요 특징인 변압기 1차 권선 주위에 브리지 구성으로 배열된 4개의 스위칭 트랜지스터(Q1, Q2, Q3, Q4)를 보여줍니다.스위치는 교대 쌍(일반적으로 Q1과 Q4, Q2와 Q3)으로 작동하여 변압기 T1에 교류 전압을 적용합니다.2차측에서는 다이오드 D1과 D2가 트랜스포머 출력을 정류하고, 인덕터 L1과 커패시터 C2는 출력 전압을 평활화합니다.풀 브리지 컨버터는 고효율, 더 나은 변압기 활용도, 킬로와트 수준의 전력 애플리케이션 지원을 제공하기 때문에 고전력 DC-DC 컨버터 및 SMPS 시스템에 일반적으로 사용됩니다.

공진 변환기

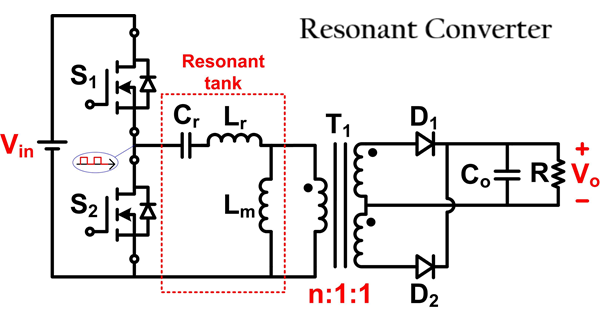

공진형 DC-DC 컨버터는 공진형 탱크라고 불리는 공진 회로를 사용하여 스위칭 손실과 전기적 잡음을 줄인 채 에너지를 전달하는 절연형 고효율 컨버터입니다.이미지에서 스위치 S1과 S2는 입력 전압(Vin)으로부터 고주파수 스위칭 신호를 교대로 생성합니다.공진 커패시터 Cr, 공진 인덕터 Lr 및 자화 인덕턴스 Lm으로 구성된 공진 탱크는 급격한 스위칭 전환 대신 부드러운 사인파형 전류 흐름을 생성합니다.

이는 MOSFET의 열과 스위칭 스트레스를 줄이는 데 도움이 됩니다.변압기 T1은 전기 절연 및 전압 변환 기능을 제공하고 다이오드 D1 및 D2는 2차측 AC 신호를 DC 출력 전압(Vo)으로 정류합니다.Capacitor Co는 출력을 필터링하여 부하 R에 안정적인 DC 전력을 공급합니다. 공진 변환기는 높은 스위칭 주파수에서 효율성을 향상시키고 EMI를 줄이는 ZVS(Zero Voltge Switching)와 같은 소프트 스위칭 기술을 지원하기 때문에 서버 전원 공급 장치, 게임용 PSU, EV 충전기, 통신 시스템 및 고성능 SMPS 설계와 같은 고효율 애플리케이션에 널리 사용됩니다.

비절연형 DC-DC 컨버터의 일반적인 유형

기존/기본 토폴로지

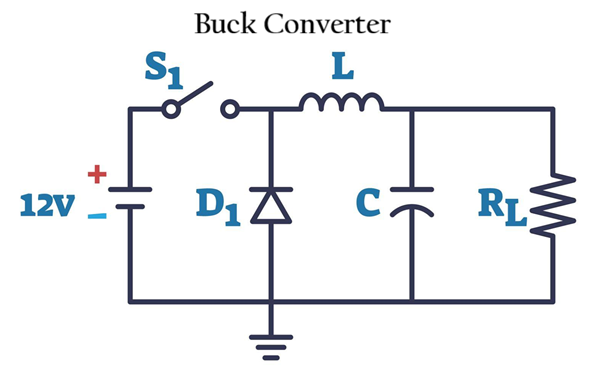

벅 컨버터

벅 컨버터는 높은 효율로 더 높은 입력 전압을 더 낮은 출력 전압으로 줄입니다.이미지에서 12V 입력 소스는 스위치 S1을 통해 회로에 전원을 공급합니다.S1이 ON되면 인덕터 L을 통해 전류가 흐르고, 인덕터 L은 부하저항 RL과 충전 커패시터 C에 전원을 공급하면서 에너지를 저장한다.

스위치가 꺼지면 인덕터는 다이오드 D1을 통해 저장된 에너지를 방출하므로 스위치가 열려 있어도 전류가 부하로 계속 흐르게 됩니다.커패시터 C는 출력 전압을 평활화하고 리플을 줄입니다.듀티 사이클이라고 하는 스위치의 ON 및 OFF 시간을 제어함으로써 컨버터는 출력 전압을 입력 전압보다 낮은 레벨로 조절합니다.

부스트 컨버터

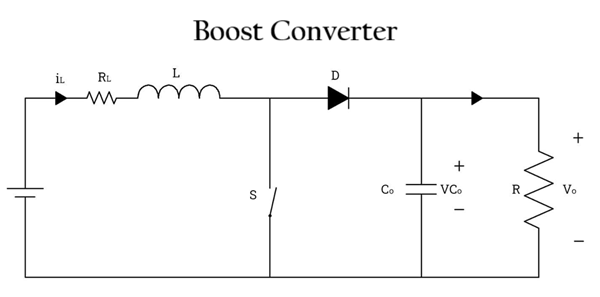

부스트 컨버터는 입력 전압을 더 높은 출력 전압으로 높이는 비절연 DC-DC 컨버터입니다.이미지에서는 인덕터 L, 스위치 S, 다이오드 D, 커패시터 Co 및 부하 저항 R이 함께 작동하여 전압을 높입니다.스위치 S가 ON되면 인덕터를 통해 전류가 흐르고 에너지는 자기장에 저장되는 반면 다이오드는 출력측의 전류를 차단합니다.스위치가 꺼지면 인덕터는 다이오드 D를 통해 저장된 에너지를 출력 커패시터와 부하로 방출합니다.방출된 인덕터 전압은 입력 전압에 추가되어 입력 소스보다 더 높은 출력 전압(Vo)을 생성합니다.Capacitor Co는 출력 전압을 평활화하고 리플을 줄입니다.

벅-부스트 컨버터

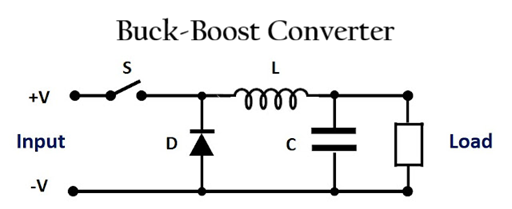

벅-부스트 컨버터는 입력 전압을 낮추거나 높일 수 있습니다.이미지에서 스위치 S는 에너지가 회로를 통해 이동하는 방식을 제어합니다.S가 ON되면 입력에서 인덕터 L을 통해 전류가 흐르므로 인덕터는 에너지를 저장합니다.이 시간 동안 다이오드 D는 역바이어스되고 커패시터 C는 부하에 전원을 공급합니다.S가 꺼지면 인덕터는 다이오드를 통해 저장된 에너지를 커패시터와 부하로 방출합니다.이를 통해 회로는 듀티 사이클에 따라 입력보다 높거나 낮을 수 있는 출력 전압을 생성할 수 있습니다.이 토폴로지는 작동 중에 입력 전압이 상승하거나 하락할 수 있는 배터리 구동 시스템에 유용합니다.

고급 및 고이득 비절연 DC-DC 컨버터

고급 고이득 비절연 DC-DC 컨버터는 표준 벅 및 부스트 컨버터보다 더 큰 전압 변환 비율, 향상된 효율, 더 낮은 리플 또는 더 높은 전력 처리가 필요한 애플리케이션을 위해 설계되었습니다.는 포지티브 출력 슈퍼 리프트 루오(POSLL) 컨버터는 양극 출력 극성을 유지하면서 커패시터 리프트 기술을 통해 전압을 증가시켜 높은 승압 애플리케이션에 유용합니다. 2차 변환기 여러 변환 단계를 결합하여 훨씬 더 높은 전압 이득을 얻을 수 있으므로 극도로 높은 듀티 사이클 없이 큰 전압 증가 또는 감소가 가능합니다.

결합 인덕터 컨버터 자기적으로 연결된 인덕터를 사용하여 전압 이득을 향상시키고 스위칭 스트레스를 줄이며 소형 설계의 효율성을 높일 수 있습니다. 인터리브 변환기 병렬로 작동하는 여러 스위칭 단계를 사용하여 전류를 보다 균등하게 분배하고, 입력 및 출력 리플을 줄이고, 열 성능을 개선하고, 더 높은 전력 시스템을 지원합니다.

실제 애플리케이션에서 DC-DC 컨버터의 성능

전기자동차(EV)

전기 자동차의 DC-DC 컨버터는 고전압 배터리 전력을 조명 시스템, 인포테인먼트 모듈, 센서, 컨트롤러 및 보조 전자 장치에 필요한 저전압으로 변환합니다.에너지 손실은 주행 거리와 열 성능에 직접적인 영향을 미치기 때문에 이러한 컨버터는 높은 효율로 작동해야 합니다.EV 시스템에는 급가속, 회생제동, 배터리 전압 변동 시에도 안정적인 전압 조절이 필요합니다.

태양광 발전 및 재생 에너지 시스템

태양광 및 재생 에너지 시스템은 DC-DC 변환기를 사용하여 태양광 패널, 배터리 및 에너지 저장 시스템의 불안정한 입력 전압을 조절합니다.태양광 패널 전압은 햇빛 강도와 온도에 따라 변하기 때문에 고이득 컨버터가 자주 사용됩니다.

배터리 구동 전자 장치

배터리 구동 전자 장치는 DC-DC 변환기를 사용하여 방전 중에 배터리 전압이 떨어지더라도 안정적인 전압을 제공합니다.스마트폰, 노트북, 드론, 휴대용 의료 기기 및 웨어러블 전자 장치는 일반적으로 배터리 수명을 향상하고 전력 손실을 줄이기 위해 벅, 부스트 또는 벅-부스트 컨버터를 사용합니다.

산업 및 자동화 시스템

산업용 시스템은 DC-DC 컨버터를 사용하여 PLC, 센서, 통신 모듈, 모터 드라이버 및 자동화 컨트롤러에 전원을 공급합니다.이러한 환경에는 전기 잡음, 전압 스파이크 및 과도한 스위칭 부하가 포함되는 경우가 많으므로 컨버터는 열악한 조건에서도 안정적인 작동을 유지해야 합니다.

IoT 및 임베디드 장치

IoT 및 임베디드 시스템은 DC-DC 컨버터를 사용하여 소형 저전력 전자 장치의 전력을 효율적으로 관리합니다.스마트 센서, 무선 모듈, 마이크로컨트롤러, 에지 컴퓨팅 시스템과 같은 장치는 배터리나 저전압 전력 레일로 작동하는 경우가 많습니다.

DC-DC 컨버터의 주요 성능 요소

• 효율성 - 컨버터가 에너지 손실과 열 발생을 최소화하면서 입력 전력을 출력으로 얼마나 효과적으로 전달하는지 측정합니다.

• 전압 조정 - 입력 전압 또는 부하 조건이 변경되는 동안 출력 전압이 얼마나 안정적으로 유지되는지 설명합니다.

• 스위칭 주파수 - 스위칭 주파수가 높을수록 부품 크기가 줄어들 수 있지만 스위칭 손실과 EMI가 증가할 수 있습니다.

• 전력 밀도 - 컨버터가 컴팩트한 물리적 크기 내에서 얼마나 많은 전력을 전달할 수 있는지를 나타냅니다.

• 열 성능 - 연속 작동 중에 컨버터가 열을 얼마나 잘 관리하는지를 나타냅니다.

• 리플 전압 및 잡음 - 민감한 전자 회로에 영향을 줄 수 있는 원치 않는 전압 변동을 측정합니다.

• 과도 응답 - 컨버터가 갑작스러운 부하 또는 입력 전압 변화에 얼마나 빨리 반응하는지 보여줍니다.

• 전자기 간섭(EMI) - 고속 스위칭은 주변 회로를 방해할 수 있는 전기적 노이즈를 생성할 수 있습니다.

• 입력 전압 범위 - 컨버터가 안전하게 처리할 수 있는 최소 및 최대 입력 전압을 정의합니다.

• 부하 능력 - 변환기가 연결된 장치에 공급할 수 있는 전류 또는 전력의 양을 결정합니다.

• 절연 기능 - 안전과 보호를 위해 전기적 분리가 필요한 절연 컨버터에서 중요합니다.

결론

올바른 변환기를 선택하는 것은 필요한 전압 범위, 전력 수준, 출력 안정성, 스위칭 성능, 열 제어 및 잡음 제한에 따라 달라집니다.각 토폴로지와 그 장점을 이해하면 시스템의 전기적 및 성능 요구 사항에 맞는 컨버터를 선택할 수 있습니다.

자주 묻는 질문 [FAQ]

1. 고전압 및 안전이 중요한 시스템에서 절연형 DC-DC 컨버터가 선호되는 이유는 무엇입니까?

절연형 DC-DC 컨버터는 변압기를 사용하여 입력측과 출력측을 전기적으로 분리합니다.이는 전압 스파이크, 접지 루프 문제 및 전기적 결함으로부터 민감한 회로를 보호하는 데 도움이 됩니다.이는 엄격한 전기 안전 표준을 충족해야 하는 시스템에서도 중요합니다.

2. 플라이백 컨버터는 포워드 컨버터와 어떻게 다르게 에너지를 저장하고 전달합니까?

플라이백 컨버터는 먼저 에너지를 변압기에 저장했다가 스위치가 꺼지면 이를 출력으로 전달합니다.순방향 컨버터는 스위치가 켜져 있는 동안 에너지를 출력으로 직접 전달하므로 일반적으로 더 높은 전력 레벨에서 더 낮은 리플과 더 나은 효율성을 제공합니다.

3. 고전력 작동에 푸시풀, 하프브리지, 풀브리지 컨버터가 더 나은 이유는 무엇입니까?

이러한 토폴로지는 여러 스위칭 장치와 향상된 변압기 활용도를 사용하여 더 큰 전력 수준을 보다 효율적으로 처리합니다.또한 단순한 컨버터 설계에 비해 개별 구성 요소에 대한 응력을 줄이고 열 성능을 향상시킵니다.

4. 공진형 DC-DC 컨버터는 기존 하드 스위칭 컨버터에 비해 어떤 장점이 있습니까?

공진형 컨버터는 ZVS(제로 전압 스위칭)와 같은 소프트 스위칭 기술을 사용하여 스위칭 손실과 열 발생을 줄입니다.이를 통해 효율성은 높이고 EMI는 낮추며 고주파수 작동이 향상됩니다.

5. 벅, 부스트, 벅-부스트 컨버터에서 듀티 사이클이 중요한 이유는 무엇입니까?

듀티 사이클은 작동 중에 스위치가 ON 및 OFF로 유지되는 시간을 제어합니다.듀티 사이클을 변경하면 컨버터가 출력 전압을 늘리거나 줄이는 정도에 직접적인 영향을 미칩니다.

6. 결합 인덕터 및 인터리브 컨버터는 어떻게 고이득 DC-DC 변환 성능을 향상합니까?

결합 인덕터 컨버터는 자기적으로 연결된 인덕터를 사용하여 전압 이득과 효율을 향상시키는 반면, 인터리브 컨버터는 전류를 여러 위상으로 나누어 부품의 리플, 열 및 스트레스를 줄입니다.
