FDC1004 고해상도 커패시티브 센싱 IC 개요

카탈로그

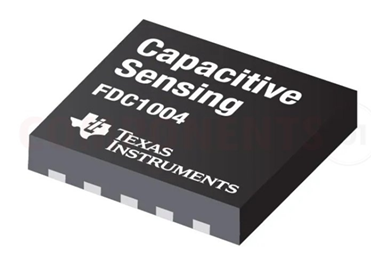

FDC1004 커패시티브 센싱 IC 기본

FDC1004는 커패시티브 센싱 시스템을 위해 설계된 고해상도 4채널 커패시턴스-디지털 변환기입니다. 이 장치는 매우 작은 커패시턴스 변화를 측정하고 이를 마이크로컨트롤러가 I²C 인터페이스를 통해 읽을 수 있는 디지털 데이터로 변환합니다.

각 채널은 ±15 pF의 전체 스케일 범위를 가지고 있으며 최대 100 pF의 센서 오프셋 커패시턴스를 처리할 수 있습니다. 이 오프셋은 내부적으로 프로그래밍될 수 있으며, 외부 커패시터를 통해 공급될 수 있어 측정의 유연성과 안정성을 개선하는 데 도움이 됩니다.

FDC1004는 또한 EMI 간섭을 줄이고 커패시티브 센서의 센싱 방향을 집중시키는 데 도움이 되는 쉴드 드라이버를 포함합니다. 이는 소음 환경에서 시스템의 신뢰성을 높입니다.

이 IC는 10핀 WSON 및 VSSOP 패키지로 제공되며, 두 가지 모두 3.0 mm × 3.0 mm의 소형 본체 크기를 가지고 있습니다. 작은 공간은 저전력, 저비용 및 공간 절약 커패시티브 센싱 설계를 지원합니다.

대안 및 동등 모델

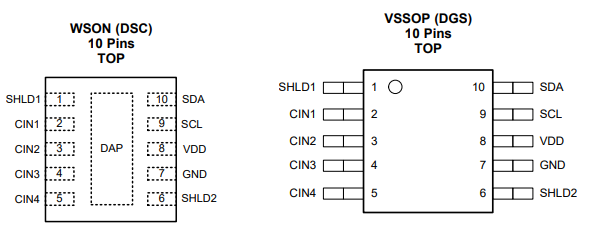

FDC1004 핀 배치 및 핀 기능

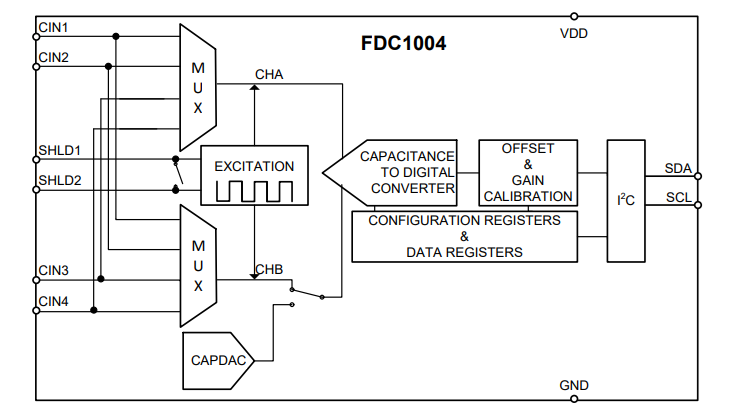

FDC1004가 정전 용량 감지 시스템에서 작동하는 방법

FDC1004는 센서 전극과 접지 사이의 매우 작은 정전 용량 변화를 측정하여 작동합니다. 전도성 물체가 센서 근처로 이동하면 정전 용량 값이 변합니다. IC는 이 변화를 감지하고 이를 마이크로컨트롤러가 I²C 인터페이스를 통해 처리할 수 있는 디지털 데이터로 변환합니다.

FDC1004 내부에서 MUX(멀티플렉서)는 네 개의 정전 용량 입력 채널(CIN1에서 CIN4 중 하나)을 선택합니다. 선택된 센서 신호는 그 다음에 자극 회로 및 정전 용량-디지털 변환기 블록에 연결됩니다. 자극 블록은 정전 용량 변화를 정확하게 측정하는 데 사용되는 센싱 신호를 생성합니다.

측정된 정전 용량은 내부 정전 용량-디지털 변환기(CDC)에 의해 디지털 값으로 변환됩니다. 이러한 디지털 측정값은 오프셋, 게인 보정 및 구성 레지스터를 통해 처리된 후 SDA 및 SCL 핀을 사용하여 I²C 통신 인터페이스를 통해 전송됩니다.

IC는 또한 EMI 잡음을 줄이고 센싱 안정성을 향상시키는 데 도움이 되는 SHLD1 및 SHLD2 쉴드 드라이버를 포함합니다. 또한 내부 CAPDAC 회로는 센서 오프셋 정전 용량을 보상하여 FDC1004가 더 큰 센서 전극이나 더 긴 센서 트레이스에서도 정확한 측정을 유지할 수 있게 합니다.

FDC1004의 주요 사양

FDC1004 정전 용량 감지 IC 특징

고해상도 정전 용량 측정

FDC1004는 ±15 pF의 입력 범위와 0.5 fF의 측정 해상도로 고해상도 정전 용량 측정을 지원하여 매우 작은 정전 용량 변화 감지가 가능합니다.

4채널 정전 용량 감지

이 IC는 4개의 정전 용량 입력 채널을 포함하여 여러 센서가 하나의 감지 시스템 내에서 작동할 수 있게 합니다.

대형 오프셋 정전 용량 지원

FDC1004는 최대 100 pF의 오프셋 정전 용량을 처리할 수 있어 더 큰 센서 전극과 더 긴 센서 트레이스를 지원하는 데 도움이 됩니다.

프로그래머블 출력 데이터 전송 속도

이 장치는 유연한 감지 성능을 위해 100 S/s, 200 S/s 및 400 S/s의 프로그래머블 샘플링 속도를 지원합니다.

낮은 전력 소비

이 IC는 낮은 전류 소비로 작동하며, 활성 모드에서 약 750 µA, 대기 모드에서 29 µA을 사용합니다.

쉴드 드라이버 지원

통합 쉴드 드라이버는 최대 400 pF의 쉴드 부하를 지원하여 EMI 간섭을 줄이고 감지 안정성을 향상시킵니다.

I²C 통신 인터페이스

FDC1004는 마이크로컨트롤러 및 임베디드 시스템과의 통신을 위해 표준 I²C 인터페이스를 사용합니다.

넓은 작동 온도 범위

이 장치는 -40°C에서 125°C의 작동 온도 범위를 지원합니다.

FDC1004는 어디에 사용됩니까?

• 정전 용량 터치 인터페이스 – 터치 감지 표면에서 손가락 터치 및 근접 감지를 위해 사용됩니다.

• 액체 수준 모니터링 시스템 – 비금속 용기를 통해 액체 수준을 직접 접촉하지 않고 측정합니다.

• 근접 감지 시스템 – 정전 용량 변화를 사용하여 근처의 전도성 물체를 감지합니다.

• 제스처 인식 장치 – 센서 영역 근처의 손 움직임 및 제스처 활동을 추적합니다.

• 산업용 유도 용량 감지 장비 – 안정적인 용량 측정이 필요한 정밀 감지 시스템에서 사용됩니다.

• 임베디드 센서 시스템 – I²C 인터페이스를 통해 MCU 기반 감지 및 모니터링 설계에 통합됩니다.

• 환경 모니터링 센서 – 용량 변화를 이용해 재료 또는 환경 변화를 모니터링하는 감지 시스템을 지원합니다.

FDC1004 vs Other Capacitive Sensing ICs

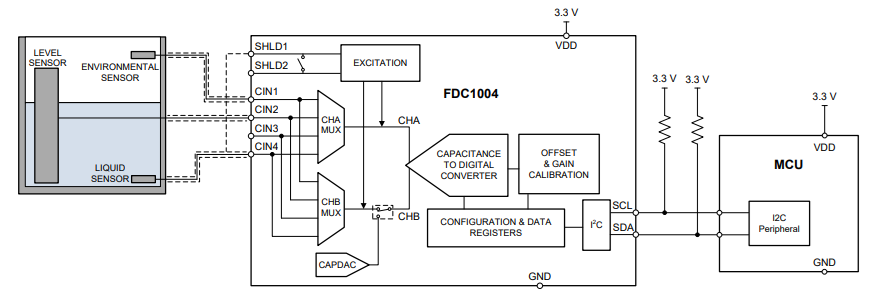

FDC1004 응용 회로

응용 회로는 FDC1004가 외부 센서 및 마이크로컨트롤러(MCU)에 연결된 유도 감지 컨트롤러로 어떻게 작동하는지 보여줍니다. 이 설계에서는 유도 센서 전극이 CIN1–CIN4 입력 채널에 연결됩니다. 이 센서들은 인접한 도전 물질이나 액체 수준 이동으로 인한 용량 변화를 감지합니다.

IC 내부에서 CHA 및 CHB 다중화기가 활성 감지 채널을 선택합니다. 자극 블록은 센서의 용량을 충전하고 측정하는 데 사용되는 감지 신호를 생성합니다. 내부 용량-디지털 변환기(CDC)는 측정된 용량을 디지털 값으로 변환합니다.

CAPDAC 블록은 센서 오프셋 용량을 보상하여 더 큰 센서 전극이나 긴 PCB 트레이스를 사용할 때 측정 안정성을 개선합니다. 오프셋 및 이득 보정 블록은 측정 변동을 수정하여 정확도를 더 향상시킵니다.

SHLD1 및 SHLD2 차폐 드라이버는 EMI 노이즈와 원하지 않는 기생 용량을 줄이는 데 도움을 줍니다. 이는 감지 방향을 개선하고 시끄러운 환경에서 시스템을 더 안정적으로 만듭니다.

FDC1004는 SDA 및 SCL 라인을 사용하여 I²C 인터페이스를 통해 MCU와 통신합니다. 3.3V에 연결된 풀업 저항기가 안정적인 I²C 통신을 유지합니다.

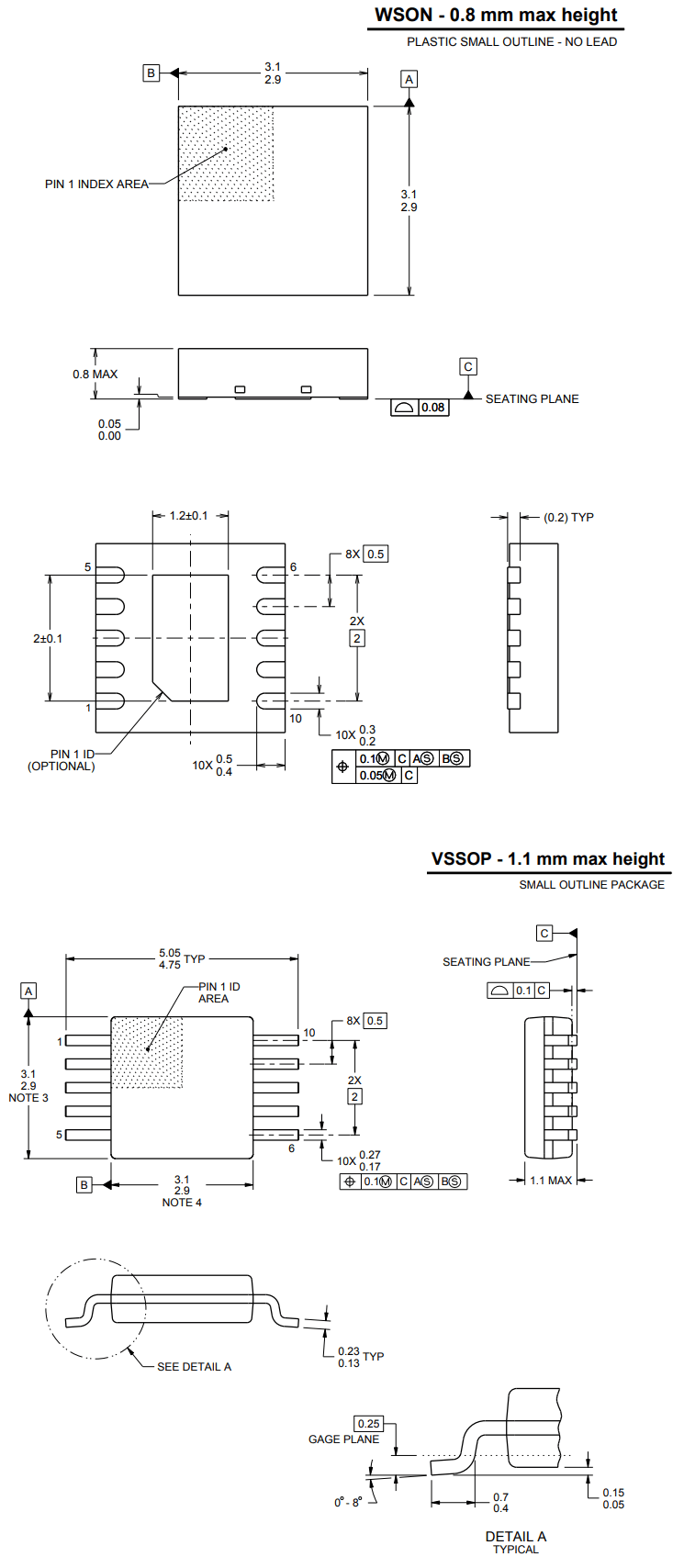

FDC1004 패키지 정보

결론

FDC1004 유도 감지 IC는 정밀하고 안정적인 용량 측정이 필요한 설계에서 강력한 선택입니다. 네 개의 감지 채널, 높은 해상도, 오프셋 보상, 차폐 드라이버 및 I²C 인터페이스 덕분에 단순 터치 센서 컨트롤러보다 더 발전된 기능을 제공합니다. 이러한 기능들은 감지 정확도를 높이고, 간섭을 줄이며, 마이크로컨트롤러와의 통신을 간소화하는 데 도움을 줍니다. FDC1004는 기본 터치 감지가 필요 이상의 프로젝트에 가장 적합합니다. 정확한 용량 측정, 안정적인 판독값, 여러 센서 입력 및 우수한 노이즈 제어가 필요한 설계에 유용합니다.

자주 묻는 질문 [FAQ]

1. FDC1004는 시끄러운 환경에서 어떻게 정확한 용량 측정을 유지하나요?

FDC1004에는 EMI 간섭과 기생 용량을 줄이는 데 도움을 주는 통합 차폐 드라이버(SHLD1 및 SHLD2)가 포함되어 있습니다. 이는 감지 안정성을 개선하고 외부 전기 노이즈가 존재할 때에도 더 정확한 용량 측정을 가능하게 합니다.

2. 왜 FDC1004는 최대 100 pF의 오프셋 용량을 지원하나요?

큰 오프셋 용량 지원은 IC가 더 큰 센서 전극과 긴 PCB 트레이스와 함께 작동할 수 있도록 합니다. 이는 측정 정확성을 잃지 않고 안정적인 감지 성능을 유지하는 데 도움을 줍니다.

3. FDC1004는 일반 유도 터치 컨트롤러 IC와 무엇이 다른가요?

기본 터치 컨트롤러와는 달리, FDC1004는 고해상도 용량 측정을 위해 설계되었습니다. 16비트 해상도, 프로그래머블 샘플링 속도 및 보다 고급 센싱 시스템을 지원하는 정밀 센싱 기능을 제공합니다.

4. 내부 CAPDAC는 센싱 성능을 어떻게 향상시킵니까?

내부 CAPDAC는 변환 전에 센서 오프셋 용량을 보상합니다. 이는 측정 오류를 줄이고 대형 센서나 긴 센서 연결을 사용할 때 안정성을 향상시킵니다.

5. FDC1004 기반 시스템에서 I²C 인터페이스가 중요한 이유는 무엇입니까?

I²C 인터페이스는 FDC1004와 마이크로컨트롤러 간의 통신을 간소화합니다. 배선 복잡성을 줄이고 임베디드 센싱 시스템에 쉽게 통합할 수 있도록 합니다.

6. 프로그래머블 출력 데이터 속도가 FDC1004 성능에 어떤 영향을 줍니까?

100 S/s, 200 S/s 및 400 S/s의 선택 가능한 출력 속도는 설계자가 시스템 요구 사항에 따라 센싱 속도, 응답 시간 및 전력 소비의 균형을 맞출 수 있도록 합니다.

7. 용량 센싱 시스템에서 낮은 전력 소비가 중요한 이유는 무엇입니까?

FDC1004는 활성 전류 소비가 약 750 µA, 대기 전류가 약 29 µA로 전체 시스템 전력 사용량을 줄이는 데 도움을 주며, 이는 컴팩트하고 에너지 효율적인 전자 장치에 중요합니다.
