PMIC (전원 관리 IC) 작동 원리 및 사양

카탈로그

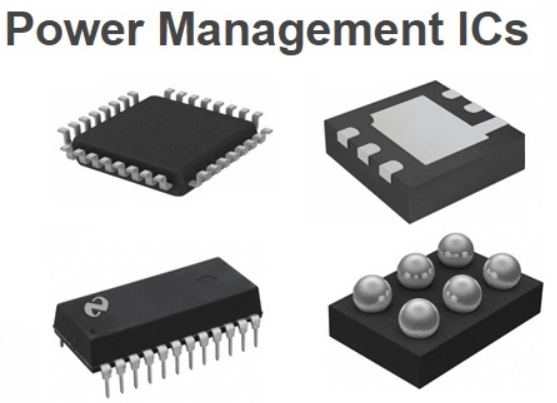

PMIC(전원 관리 IC)란?

PMIC(전원 관리 IC)는 전자 장치 내에서 전원을 제어하고 관리하는 특수 전자 칩입니다. 이 칩은 다양한 시스템 구성 요소에 올바른 전압과 전류를 분배하여 장치가 안전하고 효율적이며 신뢰할 수 있도록 작동할 수 있게 합니다.

PMIC는 일반적으로 전압 조절, 배터리 충전, 전원 순서, 열 보호 및 시스템 모니터링 등 여러 전원 관리 기능을 단일 칩에 통합합니다. 이러한 기능을 통합함으로써 PMIC는 회로 복잡성을 줄이고, PCB 공간을 절약하며, 전력 효율을 개선하고, 전체 시스템 설계를 단순화하는 데 도움을 줍니다. 현대 전자 장치는 안정적인 성능, 긴 배터리 수명 및 컴팩트하고 고성능 시스템에서의 효율적인 에너지 관리를 지원하기 위해 PMIC에 의존합니다.

전자 시스템에서 PMIC의 작동 방식

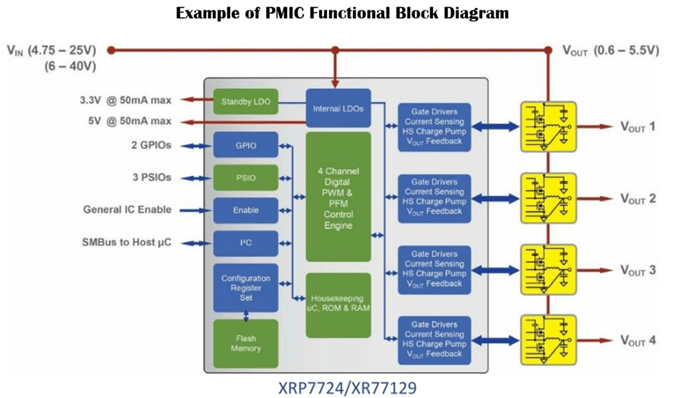

PMIC는 입력 전원을 수신한 후 이 전원을 제어하고 변환하며 전자 시스템의 다양한 부분으로 분배하여 작동합니다. 위의 PMIC 기능 블록 다이어그램 예제에서 입력 전압은 VIN 섹션을 통해 들어가고 PMIC 내부에서 처리된 후 VOUT1, VOUT2, VOUT3 및 VOUT4와 같은 여러 출력 채널로 전달됩니다. 각 출력은 시스템 구성 요소의 요구 사항에 따라 서로 다른 조정된 전압을 제공할 수 있습니다.

PMIC 내부에는 내부 LDO, PWM 및 PFM 제어 엔진, 게이트 드라이버와 같은 블록과 전류 감지 회로가 있어 안정적이고 효율적인 전원 공급을 유지하는 데 도움을 줍니다. PMIC는 전압 및 전류 수준을 지속적으로 모니터링한 다음 시스템 부하 변화 시에도 출력을 안정적으로 유지하기 위해 자동으로 작동을 조정합니다. I2C 및 GPIO와 같은 통신 인터페이스는 PMIC가 프로세서와 함께 전원 순서, 대기 제어 및 시스템 모니터링 작업을 수행할 수 있도록 합니다.

여러 전원 관리 기능을 하나의 칩에 통합함으로써 PMIC는 PCB 공간을 줄이고 회로 설계를 단순화하며 전력 효율을 개선하고 스마트폰, 태블릿, 임베디드 시스템, 산업 전자 장치와 같은 장치에서 신뢰할 수 있는 작동을 지원합니다.

PMIC의 중요한 사양

PMIC 전원 관리 IC의 주요 유형

모바일 PMIC

모바일 PMIC는 전력 효율성, 소형 크기 및 배터리 수명이 중요한 스마트폰, 태블릿 및 휴대용 소비자 전자 제품을 위해 설계되었습니다. 이러한 PMIC는 프로세서 전원 레일, 배터리 충전, 열 제어, 디스플레이 전원 및 고속 충전 기능을 관리합니다. 일반적으로 모바일 애플리케이션 프로세서와 통합되어 전력 소비를 줄이면서 고성능 작동을 지원합니다. 실제 예로는 Snapdragon 모바일 플랫폼과 함께 사용되는 Qualcomm PM8998 및 휴대용 임베디드 장치와 모바일 시스템에서 사용되는 Dialog DA9063가 있습니다.

산업용 PMIC

산업용 PMIC는 자동화 시스템, 임베디드 컨트롤러, 로봇 공학, 산업용 컴퓨터 및 공장 장비를 위해 제작되었습니다. 이러한 PMIC는 일반적으로 더 넓은 입력 전압 범위, 더 높은 신뢰성 및 열 성능이 우수하여 혹독한 작동 환경에서도 사용됩니다. 이들은 프로세서, 센서, 통신 모듈 및 산업 인터페이스를 위한 전력을 조절하면서 다양한 하중 아래에서 안정적인 작동을 유지하도록 도와줍니다. 일반적인 예로는 임베디드 Linux 시스템에서 사용되는 Texas Instruments TPS65217과 산업 및 자동차 프로세서를 위해 설계된 NXP PF8100이 있습니다.

자동차 PMIC

자동차 PMIC는 인포테인먼트 시스템, 고급 운전 지원 시스템 (ADAS), 디지털 계기판, 차체 전자 및 전기 자동차 시스템에서 사용됩니다. 이러한 PMIC는 자동차에서 일반적으로 발견되는 높은 온도, 진동 및 전기적 잡음 조건에서 신뢰성 있게 작동하도록 설계되었습니다. 자동차 PMIC에는 자동차 표준을 충족하기 위해 고급 보호 및 기능 안전 기능도 포함됩니다. 예로는 자동차 마이크로컨트롤러를 위한 Infineon TLF35584 및 차량 안전 및 제어 시스템에 사용되는 NXP FS6500이 있습니다.

IoT 및 웨어러블 PMIC

IoT 및 웨어러블 PMIC는 소형 휴대용 장치에서 배터리 수명을 극대화하기 위해 초저전력 작동에 중점을 두고 있습니다. 이러한 PMIC는 스마트워치, 무선 센서, 건강 모니터링 장치, 블루투스 제품 및 배터리로 구동되는 IoT 모듈에서 일반적으로 사용됩니다. 효율적인 전력 변환, 낮은 대기 전류 및 소형 PCB 설계를 지원합니다. 실제 예로는 웨어러블 전자 제품을 위한 MAX20361과 저전력 무선 애플리케이션을 위한 Nordic Semiconductor의 nPM1300이 있습니다.

PMIC 대 전압 레귤레이터 대 DC-DC 변환기

일반적인 PMIC 통신 인터페이스

I2C 인터페이스

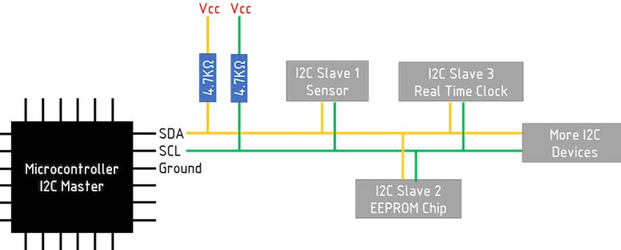

I2C는 PMIC 시스템에서 사용하는 일반적인 통신 인터페이스로, 데이터용 SDA와 클럭용 SCL이라는 두 개의 주요 신호 선만 필요합니다. 이미지에서 보듯이 하나의 컨트롤러가 I2C 마스터 역할을 하며 여러 장치가 I2C 슬레이브 장치로 같은 버스에 연결됩니다. PMIC 회로에서 프로세서는 이 SDA 및 SCL 선을 사용하여 PMIC와 통신할 수 있습니다.

I2C 인터페이스를 통해 프로세서는 전압 상태를 확인하고 전력 설정을 변경하며 전력 레일을 활성화하거나 비활성화하고 시동 순서를 제어하며 결함 조건을 모니터링할 수 있습니다. 이미지에는 I2C 선의 통신 동안 안정성을 유지하기 위해 Vcc에 연결된 풀업 저항기도 표시되어 있습니다. 이 간단한 두 선 구조는 I2C를 스마트폰, IoT 장치, 임베디드 보드 및 기타 컴팩트 전자 시스템에 유용하게 만듭니다.

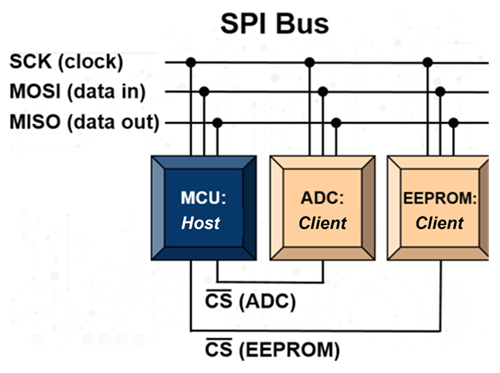

SPI 인터페이스

SPI는 더 빠른 데이터 전송과 빠른 제어가 필요할 때 일부 PMIC 시스템에서 사용되는 통신 인터페이스입니다. 예시 이미지에서 보듯이 MCU는 호스트 역할을 하고 다른 장치들은 SPI 버스에서 클라이언트로 연결됩니다. SPI 연결은 SCK 또는 클럭, MOSI 또는 호스트에서 전송된 데이터, MISO 또는 클라이언트에서 반환된 데이터, CS 또는 어떤 장치가 통신할지를 선택하는 칩 선택을 위한 별도의 신호 선을 사용합니다.

PMIC 시스템에서 SPI는 프로세서가 제어 명령을 전송하고 전력 상태를 읽으며 전압 설정을 조정하고 시스템 변화에 빠르게 반응할 수 있게 합니다. I2C와 비교했을 때 SPI는 보통 더 많은 신호 선을 필요로 하지만 더 빠르고 직접적인 통신을 제공할 수 있습니다.

PMBus 인터페이스

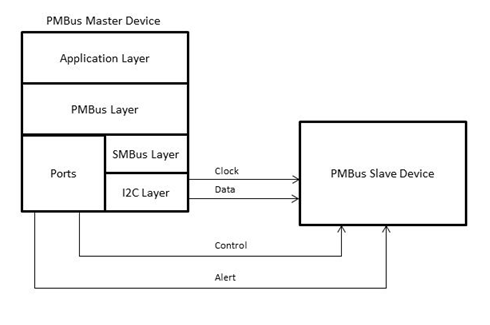

PMBus는 고급 전력 관리 및 모니터링을 위해 설계된 통신 인터페이스입니다. 예시 이미지에서 보듯이 PMBus 마스터 장치는 SMBus 또는 I2C 기반 통신과 유사하게 시계 및 데이터 선을 사용하여 PMBus 슬레이브 장치와 통신합니다. 이 다이어그램은 시스템이 전력 동작을 관리하고 결함에 응답하는 데 도움이 되는 제어 및 알림 선도 보여줍니다.

PMBus는 PMIC 작동에서 전압, 전류, 온도 및 결함 조건을 실시간으로 모니터링할 수 있게 합니다. 또한 전력 설정을 조정하고 시스템 상태를 확인하며 원격 전력 관리도 지원할 수 있습니다.

GPIO 인터페이스

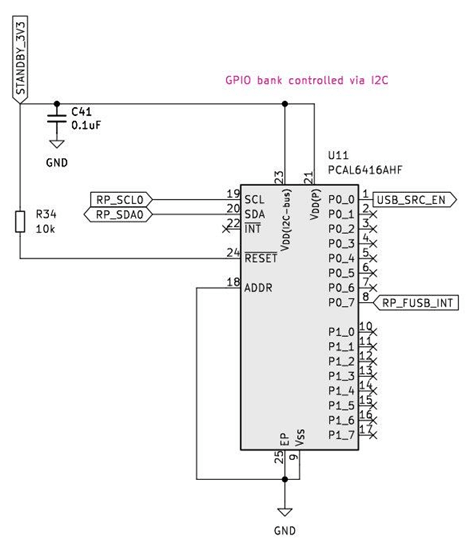

GPIO 핀은 PMIC 시스템에서 간단한 제어 및 상태 기능에 사용됩니다. 예시 이미지에서 보듯이 GPIO 뱅크는 I2C 선 SCL 및 SDA를 통해 제어되며, GPIO 출력 핀은 USB_SRC_EN 및 RP_FUSB_INT와 같은 시스템 제어 신호에 연결됩니다. 이는 GPIO 핀이 어떻게 메인 컨트롤러가 외부 전력 관련 기능을 관리하는 데 도움이 되는지를 보여줍니다.

PMIC에서 GPIO 신호는 전력 레일을 활성화 또는 비활성화하고, 인터럽트를 촉발하며, 결함을 감지하고, 회로를 재설정하거나 대기 기능을 제어할 수 있습니다. 복잡한 통신 없이 전력 이벤트를 관리할 수 있는 직관적인 방법을 제공하기 때문에 유용합니다. 임베디드 시스템에서 GPIO는 PMIC, 프로세서 및 기타 연결된 장치 간의 시동, 종료, 절전 모드 및 결함 모니터링을 조정하는 데 도움을 줍니다.

UART 인터페이스

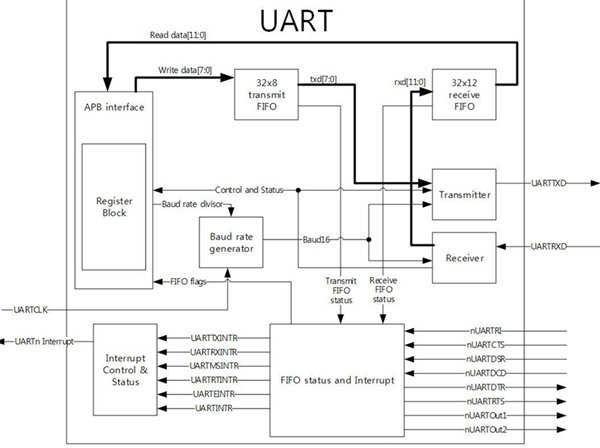

UART는 디버깅, 진단 또는 기본 구성을 위해 일부 PMIC 시스템에서 사용할 수 있는 직렬 통신 인터페이스입니다. 예시 이미지에서 보듯이 UART 블록은 송신기, 수신기, 전송 속도 생성기, FIFO 버퍼, 레지스터 블록 및 인터럽트/상태 제어를 포함합니다. 이러한 구성 요소는 PMIC, 프로세서 또는 외부 개발 도구 간에 데이터를 송수신할 수 있게 해줍니다. PMIC 작동에서 UART는 I2C나 SPI보다 덜 일반적이지만, 진단 데이터를 읽거나 결함 메시지를 확인하거나 개발 및 테스트 중 전력 설정을 구성하는 데 여전히 유용할 수 있습니다.

인터럽트 및 상태 신호

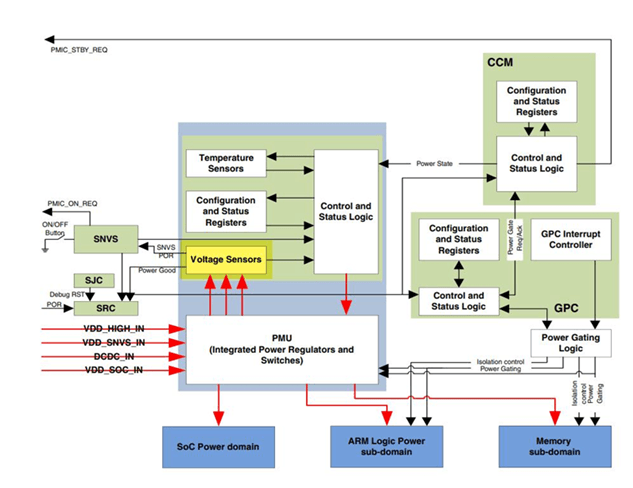

인터럽트 및 상태 신호는 PMIC가 전원 관련 이벤트를 프로세서에 신속하게 보고하는 데 도움을 줍니다. 예시 이미지에서 보여지듯이, PMU는 전압 센서, 온도 센서, 구성 레지스터 및 전원 상태 신호와 같은 입력을 모니터링합니다. PMIC가 문제 또는 시스템 변화를 감지하면, 제어 및 상태 로직은 프로세서에 인터럽트 또는 상태 신호를 보낼 수 있습니다.

이러한 신호는 PMIC 시스템에서 고온, 저전압, 전원 고장, 전원 양호 상태 또는 전원 상태의 변화와 같은 이벤트를 보고하는 데 사용됩니다. 이미지에서는 특정 전원 도메인(예: SoC, ARM 로직 또는 메모리 섹션)을 켜거나 끌 수 있도록 돕는 전원 게이팅 로직도 보여줍니다. 이를 통해 시스템은 고장에 더 빠르게 반응하고, 민감한 회로를 보호하며, 전원을 더 안전하고 효율적으로 관리할 수 있게 됩니다.

인기 있는 PMIC 제조업체 및 예시 PMIC

텍사스 인스트루먼트

텍사스 인스트루먼트는 PMIC 솔루션의 선도적인 제조업체 중 하나입니다. 이 회사는 통합된 벅 컨버터, LDO, 배터리 충전 기능 및 전원 시퀀싱 지원을 갖춘 다양한 PMIC를 제공합니다. 인기 있는 PMIC의 예로는 임베디드 리눅스 시스템에서 사용되는 TPS65217과 자동차 프로세서 및 ADAS 시스템을 위해 설계된 TPS6594-Q1이 있습니다.

퀄컴

퀄컴은 주로 스마트폰, 태블릿 및 모바일 플랫폼을 위한 PMIC를 개발합니다. 이러한 PMIC는 Snapdragon 프로세서와 긴밀하게 협력하여 CPU, GPU, 메모리, 충전 및 배터리 기능을 효율적으로 관리합니다. 일반적인 예로는 고성능 안드로이드 스마트폰에서 널리 사용되는 PM8998 및 PM8150이 있습니다.

인피니온 테크놀로지스

인피니온은 자동차, 산업 및 전력 전자 응용 프로그램을 위한 PMIC 솔루션을 생산합니다. 그들의 PMIC는 현대 차량 및 산업 시스템에서 필요한 신뢰성, 열 관리 및 안전 기능에 중점을 둡니다. 예시로는 자동차 마이크로컨트롤러용 TLF35584와 차량 전자에 사용되는 OPTIREG PMIC 계열이 있습니다.

NXP 반도체

NXP 반도체는 자동차 시스템, 임베디드 프로세서, 산업 장비 및 네트워킹 장치용 PMIC를 제공합니다. 그들의 PMIC는 종종 고급 전원 시퀀싱, 모니터링 및 안전 기능을 지원합니다. 일반적인 예로는 i.MX 프로세서용 PF8100과 자동차 제어 시스템에서 사용되는 FS6500이 있습니다.

아날로그 디바이스

아날로그 디바이스는 산업 자동화, 통신, 의료 전자 및 데이터 센터 응용 프로그램을 위한 고성능 PMIC를 개발합니다. 그들의 제품은 정밀 전원 조정, 모니터링 및 효율성에 중점을 둡니다. 예시 PMIC로는 착용형 및 휴대용 장치용 LTC3589와 MAX77650이 있습니다.

르네사스 전자

르네사스는 자동차 시스템, 산업 전자, 소비자 장치 및 임베디드 프로세서를 위한 PMIC 솔루션을 제공합니다. 그들의 PMIC는 효율적인 전압 조정, 저전력 작동 및 시스템 보호 기능을 지원합니다. 인기 있는 예로는 고급 임베디드 시스템용 ISL91302A와 RAA215300이 있습니다.

ST마이크로일렉트로닉스

ST마이크로일렉트로닉스는 STM32 기반 임베디드 시스템 및 저전력 응용 프로그램에서 일반적으로 사용되는 PMIC를 제조합니다. 예로는 STM32 마이크로프로세서용 STPMIC1과 자동차 전원 관리 응용 프로그램용 L5965가 있습니다.

PMIC를 사용한 PCB 설계

PMIC로 PCB를 설계하려면 신중한 계획이 필요합니다. 하나의 PMIC가 여러 전원 레일, 스위칭 레귤레이터 및 민감한 저전압 회로를 제어할 수 있기 때문입니다. PCB 레이아웃은 전원 안정성, 열 성능, 효율성 및 신뢰성에 직접적으로 영향을 미치기 때문에 불량 레이아웃은 전압 노이즈, 스위칭 간섭, 과열, 불안정한 시작 또는 통신 문제를 유발할 수 있습니다.

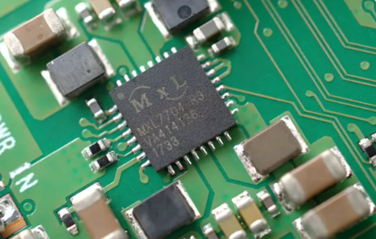

컴포넌트 배치는 PMIC 기반 PCB 설계의 가장 중요한 부분 중 하나입니다. 위의 예시 이미지에서 보여지듯이, PMIC는 일반적으로 IC 근처에 배치된 커패시터, 인덕터 및 기타 전원 관련 컴포넌트로 둘러싸여 있습니다. 입력 및 출력 커패시터는 전압 리플을 줄이고 갑작스러운 부하 변화 시 응답을 개선하기 위해 PMIC 전원 핀 근처에 있어야 합니다.

접지 레이아웃, 열 관리 및 전원 라우팅도 중요합니다. 단단한 접지 평면은 노이즈와 열을 줄이는 데 도움이 되며, 피드백, I2C 및 감지 라인과 같은 민감한 트레이스는 시끄러운 스위칭 노드에서 멀리 떨어져 있어야 합니다. 고전류 경로는 열, EMI 및 전압 스파이크를 줄이기 위해 넓은 구리 트레이스, 열 비아 및 짧은 라우팅을 사용해야 합니다. 깨끗한 PMIC 레이아웃은 효율성을 높이고 신호를 보호하며 시스템의 안정성을 유지합니다.

결론

적절한 PMIC를 선택하는 것은 응용 프로그램, 입력 전압, 출력 레일, 전류 수요, 효율성, 통신 인터페이스, 패키지 크기 및 보호 기능에 따라 달라집니다. 모바일 장치는 컴팩트하고 배터리 효율적인 PMIC가 필요하며, 자동차 및 산업 시스템은 더 강력한 보호, 더 넓은 온도 지원 및 더 높은 신뢰성이 필요합니다.

자주 묻는 질문 [FAQ]

1. 현대 전자 기기는 왜 별도의 전원 구성요소 대신 PMIC가 필요합니까?

현대 기기는 종종 매우 작은 공간에서 여러 전압 수준, 배터리 관리, 열 보호 및 시작 시퀀싱을 필요로 합니다. PMIC는 이러한 기능을 하나의 칩으로 결합하여 PCB 크기를 줄이고, 전력 효율성을 개선하며, 설계를 간소화하고, 여러 개의 별도 전원 구성 요소를 사용하는 것에 비해 더 나은 신뢰성을 지원합니다.

2. PMIC는 휴대용 전자 제품의 배터리 수명을 어떻게 개선합니까?

PMIC는 전력 사용을 보다 효율적으로 제어하여 배터리 수명을 개선합니다. 불필요한 전력 소비를 줄이고, 구성 요소를 저전력 모드로 전환하며, 전압을 더 정확하게 조절하고, 배터리 충전을 안전하게 관리할 수 있습니다. 이를 통해 스마트폰, 태블릿 및 웨어러블 장치가 단일 충전으로 더 오랫동안 작동할 수 있습니다.

3. 전자 시스템에서 PMIC가 고장나면 어떻게 됩니까?

PMIC가 고장 나면 시스템이 시작 문제, 불안정한 전압, 과열, 충전 실패, 무작위 종료 또는 완전한 전력 손실을 경험할 수 있습니다. PMIC는 여러 전원 레일 및 보호 기능을 제어하므로 손상된 PMIC는 전체 장치의 작동에 영향을 미칠 수 있습니다.

4. PMIC는 전자 기기의 열 발생을 어떻게 줄입니까?

PMIC는 전력 변환 효율성을 개선하고 전압 조절 중 불필요한 에너지 손실을 줄입니다. 더 높은 효율성은 전기 에너지가 열로 변환되는 양을 줄여 주어, 스마트폰, 노트북 및 임베디드 시스템과 같은 컴팩트한 장치에서 열 성능을 개선하는 데 도움이 됩니다.

5. PMIC와 표준 전압 레귤레이터의 차이점은 무엇입니까?

표준 전압 레귤레이터는 주로 안정적인 전압 출력을 제공하는 반면, PMIC는 여러 전원 관리 기능을 하나의 장치에 통합합니다. PMIC는 DC-DC 변환기, LDO, 배터리 충전, 열 보호, 모니터링 회로 및 통신 인터페이스를 포함할 수 있어 복잡한 시스템에 더 적합합니다.

6. PMIC는 전자 시스템에서 전력 시퀀싱을 왜 사용합니까?

다양한 시스템 구성 요소는 불안정성이나 하드웨어 손상을 피하기 위해 특정 순서로 전원을 켜고 꺼야 하는 경우가 많습니다. PMIC 전력 시퀀싱은 이 시작 및 종료 프로세스를 제어하여 프로세서, 메모리 및 주변 장치가 안전하고 올바르게 작동하도록 합니다.
