INA333가 작은 센서 신호를 증폭하는 방법

카탈로그

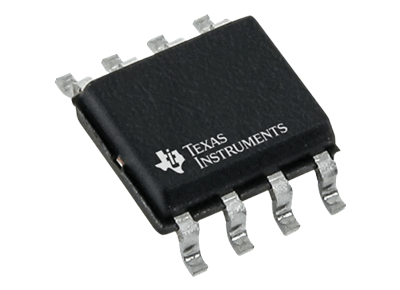

INA333 계측 증폭기 IC

INA333는 센서에서 매우 작은 차동 신호를 증폭하기 위해 사용되는 저전력 정밀 계측 증폭기 IC입니다. 로드셀, 의료 기기, 휴대용 장비 및 데이터 수집 시스템과 같이 정확한 신호 측정이 필요한 응용 분야에 적합합니다. 하나의 외부 저항으로 이득 조정이 가능하며 저전압 배터리 전원 회로에서 잘 작동합니다. INA333은 소형 8핀 VSSOP 및 WSON 패키지로 제공됩니다.

INA333 IC의 동등 부품

• INA317

• AD8237

• AD623

• AD8226

• INA188

INA333 주요 기능 및 사양

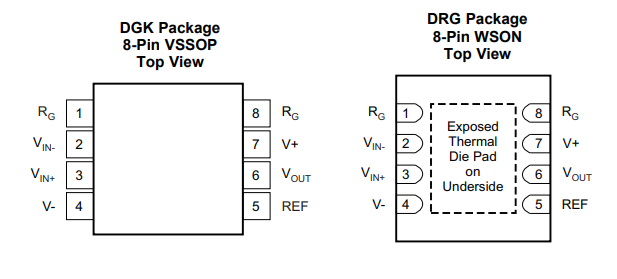

INA333 핀 구성 및 기능

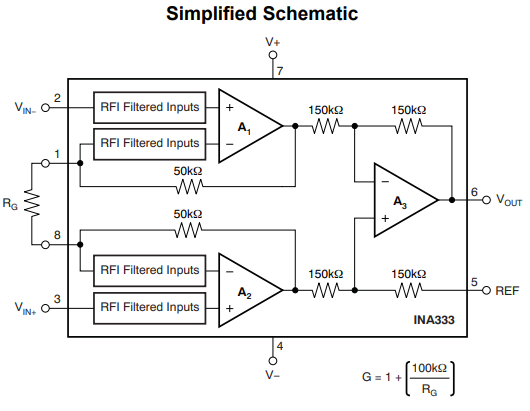

INA333 IC의 작동 방식

INA333은 세 개의 연산 증폭기를 사용하는 계측기 증폭기 아키텍처를 통해 작은 차동 신호를 정확하게 증폭하면서 원치 않는 노이즈를 제거합니다. 도표에 나타난 바와 같이 입력 신호는 VIN+ 및 VIN−를 통해 들어오고, 여기에서 통합된 RFI 필터링 입력이 증폭 전에 무선 주파수 간섭을 줄이는 데 도움을 줍니다.

첫 번째 단계는 A1 및 A2 증폭기로 구성되어 있으며, 두 입력 신호 간의 차동 전압을 증폭합니다. 이득은 핀 1과 핀 8 사이에 연결된 외부 저항기 RG에 의해 결정됩니다. 더 작은 RG 값은 G = 1 + (100 kΩ / RG)의 공식에 따라 더 높은 이득을 생성합니다.

증폭된 신호는 A3 증폭기로 전달되며, 이 단계에서는 두 개의 증폭된 신호를 빼고 공통 모드 노이즈를 제거하여 VOUT에서 정확한 출력 전압을 생성합니다. REF 핀은 출력 전압 레벨을 필요에 따라 이동할 수 있게 하며, V+와 V−는 장치의 전원 공급을 제공합니다.

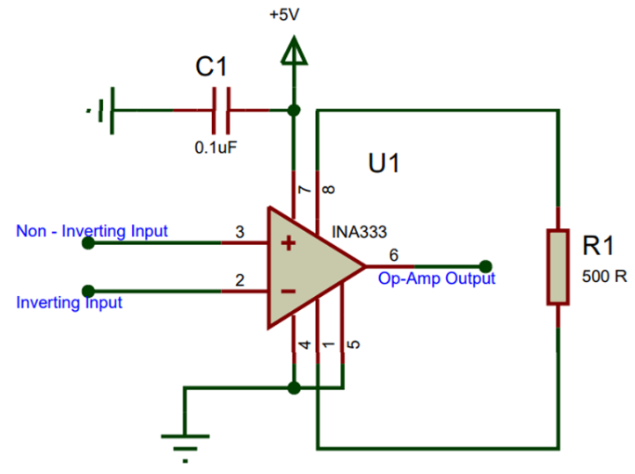

INA333 IC 활용 방법

INA333은 작은 센서 신호를 위한 정밀 증폭기로 사용할 수 있습니다. 이 회로에서 핀 7은 +5 V 전원에 연결되고, 핀 4는 접지에 연결됩니다. 0.1 μF 바이패스 커패시터가 전원 핀 근처에 위치하여 전력 노이즈를 줄이고 회로를 안정적으로 유지하는 데 도움을 줍니다.

입력 신호는 VIN+ 및 VIN−에 연결되고, 이득은 핀 1과 핀 8 사이의 저항기 R1에 의해 설정됩니다. 500 Ω 이득 저항기를 사용하면 G = 1 + (100 kΩ / RG) 공식을 통해 이득이 약 201이 됩니다. REF 핀은 접지에 연결되어 출력이 0 V를 기준으로 합니다. 증폭된 신호는 핀 6에서 가져오며, ADC, 마이크로컨트롤러 또는 측정 회로로 전송될 수 있습니다.

INA333의 실제 응용

전자 저울

INA333은 로드 셀에서 매우 작은 전압 신호를 증폭하기 위해 전자 저울에서 일반적으로 사용됩니다. 낮은 오프셋 전압과 높은 정확성 덕분에 작은 하중 변화 측정 시에도 안정적이고 정밀한 무게 판독값을 생성할 수 있습니다.

의료 모니터링 장비

의료 기기는 종종 정확한 증폭이 필요한 약한 생물학적 신호를 측정합니다. INA333은 저수준 신호를 증폭하면서 원치 않는 전기 노이즈를 줄여 신호 품질을 개선하는 데 도움을 줍니다.

산업, 데이터 수집 및 환경 측정 시스템

INA333은 산업 모니터링, 데이터 수집 시스템 및 환경 센싱 장비에 유용합니다. 압력, 힘, 온도 및 기타 측정 장치에서 나오는 작은 센서 출력을 증폭한 후 신호가 ADC, 컨트롤러 또는 기록 시스템에 의해 처리됩니다.

휴대용 및 배터리 전원 테스트 기기

낮은 전력 소비 덕분에 INA333은 휴대 측정기, 휴대용 테스트 도구 및 배터리 전원 센서 시스템에 적합합니다. 이는 배터리 수명을 연장하면서도 작은 신호에 대해 정확한 증폭을 제공합니다.

INA333 vs 기타 계측기 증폭기

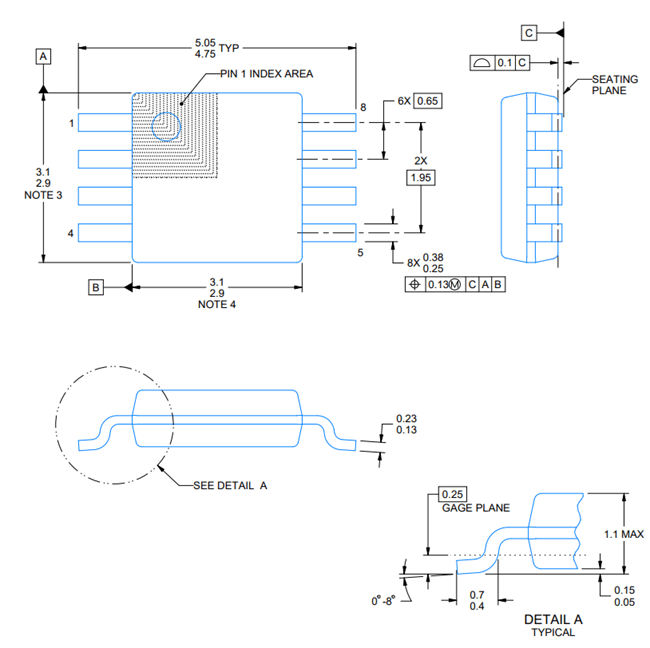

INA333의 기계적 치수

제조업체

Texas Instruments는 선도적인 아날로그 IC 제조업체입니다. INA333과 같은 정밀 증폭기를 만드는 데 강력한 경험을 가지고 있습니다. 이 회사는 첨단 반도체 공정, 자동화된 웨이퍼 제작 및 엄격한 테스트 시스템을 사용합니다. 이는 INA333이 낮은 오프셋 전압, 낮은 드리프트, 낮은 잡음 및 안정적인 성능을 달성하는 데 도움이 됩니다. Texas Instruments는 또한 품질 관리 및 신뢰성 테스트를 사용하여 넓은 온도 범위에서의 작동을 지원합니다. 글로벌 제조 네트워크는 지속적인 공급과 제품 품질을 보장하는 데 도움을 줍니다.

자주 묻는 질문 [FAQ]

1. 왜 INA333은 출력을 직접 그라운드에 연결하는 대신 레퍼런스(REF) 핀을 사용합니까?

REF 핀은 출력을 원하는 수준으로 전압을 이동하게 해줍니다. 이는 출력을 그라운드 이하로 스윙할 수 없는 단일 전원 시스템에서 유용합니다.

2. 이득이 INA333의 대역폭에 어떻게 영향을 줍니까?

이득이 증가하면 대역폭이 감소합니다. 높은 이득은 신호 증폭을 개선하지만 증폭기가 정확하게 처리할 수 있는 주파수 범위를 줄입니다.

3. 이득 저항기가 INA333에서 분리되면 어떻게 됩니까?

이득 저항기가 연결되지 않으면 INA333은 최소 이득 1로 작동하며, 입력 신호는 거의 증폭 없이 통과합니다.

4. INA333은 마이크로볼트 수준의 신호를 정확하게 측정할 수 있습니까?

예. 낮은 오프셋 전압, 낮은 드리프트 및 높은 CMRR은 매우 작은 차동 신호를 높은 정확도로 증폭할 수 있게 해줍니다.

5. 정밀 측정에서 공통 모드 제거가 중요한 이유는 무엇입니까?

공통 모드 제거는 두 입력 라인 모두에 나타나는 잡음을 제거하는 데 도움이 됩니다. 이는 전기적으로 시끄러운 환경에서 측정 정확도를 향상시킵니다.

6. INA333에서 출력 포화의 원인이 될 수 있는 요인은 무엇입니까?

과도한 이득, 큰 입력 신호, 불충분한 공급 전압 또는 잘못된 REF 전압이 출력이 전압 제한에 도달하도록 할 수 있습니다.

7. INA333은 장기 측정 시스템에 적합합니까?

예. 낮은 오프셋 드리프트와 안정적인 성능은 긴 운영 기간 동안 측정 정확성을 유지하는 데 도움이 됩니다.
