동축 케이블 이해

동축 케이블은 신호 분해 및 간섭을 최소화하면서 고주파 전기 신호를 효율적으로 전송하는 데 사용됩니다.동축 케이블의 구조는 신중하게 설계되었으며 4 개의 필수 층으로 구성되어 있으며 각각 최적의 성능을 보장하기 위해 특정 기능을 제공합니다.

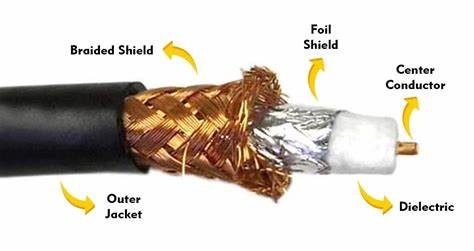

첫째, 동축 케이블의 핵심에는 내부 지휘자, 일반적으로 고체 또는 가닥 구리로 만들어졌습니다.이 중앙 요소는 전기 신호를 전달하며 케이블의 주요 데이터 전송 기능에 필수적입니다.이 코어를 둘러싼 것은입니다 절연 층, 전기 에너지가 내부 도체를 빠져 나가는 것을 방지하는 유전체 재료.폴리에틸렌 또는 테플론과 같은 재료는 일반적으로 신호 무결성을 향상시키고 전기장이 제한되도록하기 위해 일반적으로 사용됩니다.

메쉬라고 불리는 세 번째 층 차폐 층, 일반적으로 구리 또는 알루미늄과 같은 꼰 또는 포일 포장 금속입니다.이 층은 외부 소스로부터의 전자기 간섭 (EMI)에 대한 보호 장벽 역할을한다.또한 케이블이 안테나처럼 작용하는 것을 방지하는 것을 방지하여 운반하는 신호를 실수로 방송하여 데이터 손실을 유발할 수 있습니다.마지막으로 전체 어셈블리는 외부로 덮여 있습니다 절연 층, 일반적으로 PVC 또는 Teflon과 같은 내구성 있고 유연한 재료로 만들어졌으며,이 층은 물리적 손상, 수분 및 마모로부터 내부 층을 보호합니다.

이 4 개의 레이어의 조합은 동축 케이블이 아날로그 및 디지털 신호를 안정적으로 전송할 수 있도록하여 케이블 텔레비전 네트워크, 인터넷 연결 및 특정 컴퓨터 네트워크 설정을 포함한 다양한 응용 프로그램에 탁월한 선택이됩니다.강력하고 차폐 된 구조로 신호 경로를 둘러싸면 동축 케이블은 신호 품질이 가장 중요한 환경에서 우수한 성능을 제공합니다.

동축 케이블의 유형

동축 케이블은베이스 밴드 및 광대역 변형으로 분리되어 고유 한 통신 목표를 충족시키고 독특한 기술적 기능을 자랑하기 위해 맞춤화됩니다.

베이스 밴드 동축 케이블

디지털 신호를 전송하는 데 가장 자주 사용됩니다.그것은 구리 메쉬 차폐를 특징으로하며 일반적으로 특징적인 임피던스는 50 옴입니다.베이스 밴드 케이블의 가장 일반적인 변형은 RG-8과 RG-58입니다.종종 "두꺼운 케이블"이라고하는 RG-8은 강력한 빌드 및 장거리 기능으로 유명하여 중간 크기의 위치 지역 네트워크 (LAN)에 적합합니다.그러나 크기와 강성은 설치를보다 복잡하고 비용이 많이 듭니다.대조적으로, RG-58 또는 "얇은 케이블"은 더 유연하고 설치하기 쉽지만, 진지한 접점에서 신호 분해를 방지하기 위해 절단 및 연결시 정밀도가 필요하지만.베이스 밴드 동축 케이블은 더 작은 컴퓨터 네트워크 및 제어 환경에서 디지털 데이터 전송에 이상적입니다.

광대역 동축 케이블

아날로그 신호 전송을 위해 설계되었으며 일반적으로 75 옴의 임피던스를 가지며 RG-59는 가장 널리 사용되는 모델입니다.RG-59는 케이블 텔레비전 업계의 필수 요소입니다. 단일 케이블을 통해 여러 텔레비전 채널을 장거리로 운반 할 수 있습니다.이 기능은 광대역 동축 케이블이 많은 양의 정보를 효율적으로 전송 해야하는 응용 분야에서 가치가 있습니다.또한 일부 전문 컴퓨터 네트워크는 고속 데이터 전송에 광대역 동축 케이블을 사용하지만 광섬유 및 무선 기술과의 경쟁이 커지고 있습니다.

동축 케이블의 구조 및 작업 원리

동축 케이블의 작동은 고유 한 구조 설계에 의존합니다.용어 "같은 축의"동일한 축을 따라 내부 및 외부 도체의 정렬을 말합니다.이 배열은 신호를 전달하는 전자기장이 절연 층 내에 완전히 포함되어 있고 외부 도체에 의해 차폐되도록하여 간섭을 제거하고 신호 무결성을 유지합니다.

신호가 내부 구리 도체를 통해 이동하면 전자기장이 생성됩니다.유전체 층은이 필드를 절제하는 반면 주변 메쉬 차폐 층은 전송을 방해 할 수있는 외부 전자기파를 차단합니다.이 차폐 메커니즘은 원치 않는 전기 교란을 흡수하고 중화하기 때문에 외부 층이 접지 될 때 효과적입니다.이 설계는 또한 내부 도체가 전자기 신호를 환경으로 방사하는 것을 방지하여 데이터 보안을 손상시키고 신호 손실에 기여할 수 있습니다.

내부 및 외부 도체 사이의 절연 재료는 그들 사이의 균일 한 거리를 보존하는 데 중요한 역할을합니다.이 간격의 편차는 케이블의 임피던스를 방해하여 전송 품질을 약화시키는 신호 반사를 유발할 수 있습니다.결과적으로 동축 케이블은 상대적으로 뻣뻣하며 성능 저하 위험없이 날카로운 구부러 지거나 상당한 압력을 견딜 수 없습니다.

동축 케이블 기술의 기능과 발전

동축 케이블에는 절연 플라스틱 층, 전도성 메쉬 및 외피 내에 중앙 구리 도체가있는 독특한 아키텍처가 특징입니다.교류는 직접 대응과 달리 방향을 여러 번 반전시켜 고주파 신호를 전송하는 데 중요한 역할을합니다.교대 전류는이 기능을 효과적으로 사용합니다.그들의 능력은 손실을 최소화하고 신호 일관성을 유지하는 것인데, 이는 특수 및 일상적인 용도 모두에 없어서는 안될 신호 일관성을 유지하는 것입니다.이 설계는 전도성 메쉬 내에 전자기 방사선을 제한함으로써 라디오 웨이브 방출을 본질적으로 제한하여 신호 충실도의 보존을 보장합니다.이 측면은 통신 전문가들이 수많은 장치에서 일관된 신호 무결성을 안심시키고 귀중한 일관된 신호 무결성을 발견 하여이 기술에 의해 배치 된 실질적인 토대를 보여줍니다.

중요한 구성 요소 중 하나는 절연 플라스틱이며, 중앙 도체와 외부 메쉬 사이의 고정 된 분리를 유지함으로써 케이블 굽힘 또는 압축에 의해 유도 된 일반적인 문제를 내부 신호 반사를 피합니다.이 보호는 효과적이지만 본질적으로 케이블의 유연성을 줄이며, 정밀 처리가 잠재적 인 문제를 우회하는 것으로 생각되는 설치 중에 빈번한 도전을 제시합니다.현대의 혁신 이이 강성을 다루었습니다.실제로, 차폐 기술의 계층화와 같은 발전은 신호 보호를 현저하게 강화하고 전반적인 성능을 향상시켜 품질을 희생하지 않고 다양한 환경에서 활용을 가능하게했습니다.이 진행은 우수한 성능 표준을 달성하기위한 지속적인 탐구에서 설계 복잡성과 응용 분야의 매혹적인 상호 작용을 강조합니다.

동축 케이블의 장단점

동축 케이블은 몇 가지 주목할만한 장점을 제공합니다. 첫째, 그들은 대역폭의 통신을 지원합니다 신호 리피터가 필요없는 장거리에 걸쳐 많은 양의 데이터를 전송하기위한 효율적인 선택입니다.메쉬 층에 의해 제공되는 광범위한 차폐 최소한의 간섭을 보장합니다 외부 소스에서 여러 전자 장치가있는 환경에서 중요합니다.케이블은 강력하고 안정적인 성능으로 유명하여 실내 및 실외 응용 프로그램에 적합합니다.

그러나 동축 케이블에는 몇 가지 단점이 있습니다.기본 중 하나 단점은 벌크입니다.RG-58과 같은 더 얇은 변형조차도 다른 통신 케이블에 비해 비교적 두껍기 때문에 설치를 위해 더 많은 물리적 공간이 필요합니다.케이블의 강성은 모서리 주위를 쉽게 구부리거나 단단한 공간에 넣을 수 없기 때문에 배치를 더욱 복잡하게 만듭니다.또한 동축 케이블은 경향이 있습니다 더 비쌉니다 재료 비용과 설치의 복잡성 측면에서 트위스트 쌍 케이블과 같은 대안보다.

동축 케이블과 일반 케이블 중에서 선택합니다

동축 케이블을 일반 전기 케이블과 비교할 때 몇 가지 차이가 ​​분명해집니다.동축 케이블은 단열 및 차폐 층으로 둘러싸인 구리 코어로 구성되어 최소한의 손실로 고주파 신호를 전송할 수 있습니다.반면에 보통 케이블은 일반적으로 다중 전선으로 구성되어 있으며 더 간단하고 저주파 전기 연결을 위해 설계되었습니다.

분류 측면에서 동축 케이블은 신호 전송 기능을 기반으로베이스 밴드 및 광대역 유형으로 나뉩니다.그러나 일반 케이블은 전원 케이블, 화염 재도 케이블 및 최신 통신 시스템을위한 광학 섬유를 포함하여 유형과 목적이 다를 수 있습니다.이 변형은 일반 케이블의 일반적인 응용 분야와 더 간단한 구조를 반영합니다.

동축 케이블의 성능 메트릭

동축 케이블의 성능과 효율은 신호가 전송되는 방법과 다양한 조건에서 케이블이 얼마나 잘 작동하는지에 영향을 미치는 여러 매개 변수로 정의됩니다.통신, 방송 또는 데이터 네트워킹 등 특정 응용 프로그램에 대한 올바른 동축 케이블을 선택하기위한 이러한 매개 변수를 이해합니다.

특징적인 임피던스: 동축 케이블의 가장 중요한 전기적 특성 중 하나 인 특성 임피던스는 OHM (ω)으로 측정되며 교대 전류 신호의 흐름에 대한 저항을 나타냅니다.동축 케이블의 경우 일반적인 임피던스 값은 50Ω 및 75Ω이며, 의도 된 응용 프로그램에 따라 선택됩니다.케이블 길이를 따르는 일관된 임피던스는 신호 반사를 최소화하고 효율적인 신호 전송을 보장하는 데 필수적입니다.임피던스 불일치는 전력 손실과 신호 왜곡으로 이어질 수 있습니다.

감쇠: 감쇠는 케이블을 통과 할 때 신호 강도의 손실을 나타냅니다. 케이블을 통해 일반적으로 단위 길이 당 데스 시벨 (DB) (예 : 미터당 DB 또는 킬로미터 당 DB)로 측정됩니다.주파수에 따라 감쇠가 증가합니다.따라서 더 높은 주파수는 더 많은 손실을 경험합니다.유전체 재료 선택 및 차폐 품질을 포함한 케이블의 설계는 감쇠 수준에 영향을 미칩니다.과도한 손실이 신호 품질을 저하시킬 수 있으므로 장거리 및 고주파 신호 전송에 대한 감쇠를 최소화합니다.

전파 속도: 전기 신호가 동축 케이블을 통해 이동하는 속도는 종종 빛의 속도의 백분율 (c)으로 표현됩니다.이 속도는 단열재의 유전 상수에 따라 다릅니다.예를 들어, Teflon 또는 공기 절연 설계와 같은 유전체 재료가 낮은 케이블은 더 높은 전파 속도를 제공하여 데이터 전송이 빠르고 신호 지연이 줄어 듭니다.전형적인 전파 속도는 빛 속도의 66%에서 95%입니다.

정전 용량 : 미터당 피코 라드 (pf/m)로 측정 한 커패시턴스는 케이블의 전하를 저장하는 능력을 나타냅니다.신호 왜곡의 잠재력을 줄이고 신호 품질이 향상되기 때문에 고주파 응용 분야에서는 더 낮은 커패시턴스가 일반적으로 선호됩니다.케이블의 유전체 재료와 구조는 커패시턴스에 영향을 미칩니다.

DC 루프 저항: 이는 일반적으로 미터당 밀리오 름으로 주어진 직접 전류에 대한 내부 및 외부 도체의 총 저항을 측정합니다.낮은 DC 루프 저항은 케이블이 전력 변속기 또는 전기 신호를 운반하는 데 사용될 때 에너지 손실이 적음을 나타 내기 때문에 바람직합니다.높은 저항은 특히 더 먼 거리에서 가열 및 성능 감소로 이어질 수 있습니다.

차폐 효과: 동축 케이블이 외부 소스에서 전자기 간섭 (EMI)을 차단하는 능력.효과적인 차폐는 케이블 내의 신호가 노이즈가없는 상태로 유지되며 케이블이 인근 전자 장치를 방해 할 수있는 신호를 방출하지 않도록합니다.차폐 효과는 꼰 와이어, 포일 또는 다양한 수준의 보호 수준의 조합과 같은 옵션으로 방패의 재료 및 구조에 따라 다릅니다.

동축 케이블에서 다른 유전체 재료의 특성

동축 케이블은 와이어 및 코어 직경, 도체 및 단열재 및 외피 구조의 변화를 나타냅니다.이 매개 변수는 종합적으로 케이블의 전기 성능, 기계적 무결성 및 환경 적합성에 영향을 미칩니다.

케이블 지연 및 전파 속도에 미치는 영향

유전체 절연체 (유전체)는 동축 케이블의 지연 및 전파 속도에 영향을 미치는 중요한 구성 요소입니다.일반적인 유전체 물질은 고체 폴리에틸렌 (PE), 폴리 에틸렌 폼 (PF), 공기 절연 폴리에틸렌 (ASP), 발포 폴리스티렌 (FS), 고체 테플론 (폴리 테트라 플루오로 에틸렌, PTFE) 및 공기 절제 테프론 (AST)을 포함한다.다음 표는 케이블 지연 및 전파 속도에 대한 이러한 재료의 영향을 요약합니다.

중간 및 외부 피부 절연의 적용 가능한 작업 온도

절연 매체 및 외피의 작동 온도 범위는 케이블의 작동 환경을 결정합니다.다음 표는 이러한 온도 한계에 대한 개요를 제공합니다.

케이블 시스 재질 고려 사항

• 유연한 열가소성 고무 (TPR): 케이블을 물체 주위로 감싸야하는 경우 유연성을 위해 TPR을 권장합니다.그러나 성능 무결성을 유지하기 위해 빈번한 움직임을 피하십시오.
• 화염성 직립 케이블 (CMR): 화염 저항이 중요한 엘리베이터에서 사용하려면 표준 폴리에틸렌 물질을 피하고 화재가 퍼지는 것을 방지하는 똑바로 케이블을 선택하십시오.
• 메 자닌 케이블 (CMP): 건물 내에 숨겨진 설치의 경우 케이블 얽힘을 최소화하고 화재시 독성이 낮아 지므로 Teflon Sheathing이있는 CMP가 이상적입니다.
• PVC 또는 TPR 케이블 시스: 케이블을 외부 또는 사무실 천장을 따라 라우팅 할 때 PVC 또는 TPR은 삽입 손실을 크게 증가시키지 않으면 서 유연성을 향상시킬 수 있습니다.
• 불소화 에틸렌 프로필렌 (FEP) 샌드위치 케이블:이 유형의 케이블은 낮은 손실 특성을 고온 저항과 결합하여 요구하는 응용 프로그램에 적합합니다.

자주 묻는 질문 [FAQ]

1. 동축 케이블은 무엇에 사용됩니까?

동축 케이블은 케이블 사업자, 전화 회사 및 인터넷 서비스 제공 업체가 널리 사용하여 고객에게 데이터, 비디오 및 음성 통신을 전송합니다.또한 주거 환경 내에서 일반적으로 사용됩니다.

2. 다른 유형의 동축 케이블이 있습니까?

예, 임피던스를 기반으로하는 두 가지 주요 유형의 동축 케이블이 있습니다 : 75 옴 (ω) 및 50 옴 (ω).75 옴 임피던스가있는 케이블은 일반적으로 비디오 신호에 사용되며, 50ohm 케이블은 데이터 전송 및 무선 통신에 선호됩니다.

3. 동축 케이블이 TV 케이블과 동일합니까?

예, 케이블 인터넷 서비스에 사용되는 동축 케이블 네트워크는 케이블 텔레비전에 사용 된 것과 동일합니다.인터넷 서비스 제공 업체는 동축 케이블을 통해 데이터 신호를 집으로, 특히 모뎀으로 전송합니다.

4. 디지털 TV에 가장 적합한 동축 케이블은 무엇입니까?

RG6 동축 케이블은 TV 항공, 위성 접시 또는 위성 수신기에 텔레비전 세트 또는 셋톱 박스를 연결하는 데 이상적입니다.인터넷 및 디지털 비디오 응용 프로그램에도 적합합니다.RG6 케이블은 향상된 차폐 및 75 옴 임피던스를 특징으로하여 GHZ 신호를 운반하는 데 더 효과적입니다.

5. 동축 케이블은 인터넷 사용에 적합합니까?

예, 고품질 동축 케이블에 투자하면 신호 손실을 최소화하고 무선 주파수 간섭을 차단하여 인터넷 연결 속도를 향상시켜보다 안정적인 연결을 보장합니다.
